Beschreibung der Bestandteile
Inneneinheit
8
Außeneinheit
10
11
Anzeigeleuchten
Das Aussehen der Einheitsanzeige
ist ungefähr das Folgende:
Bei Nur-Kühlung-Modellen (> 21000Btu/h)
Bedeutet NUR VENTILATOR.
2 2
Signal-
empfänger
1 1
2
3
BEDIENUNGSANLEITUNG

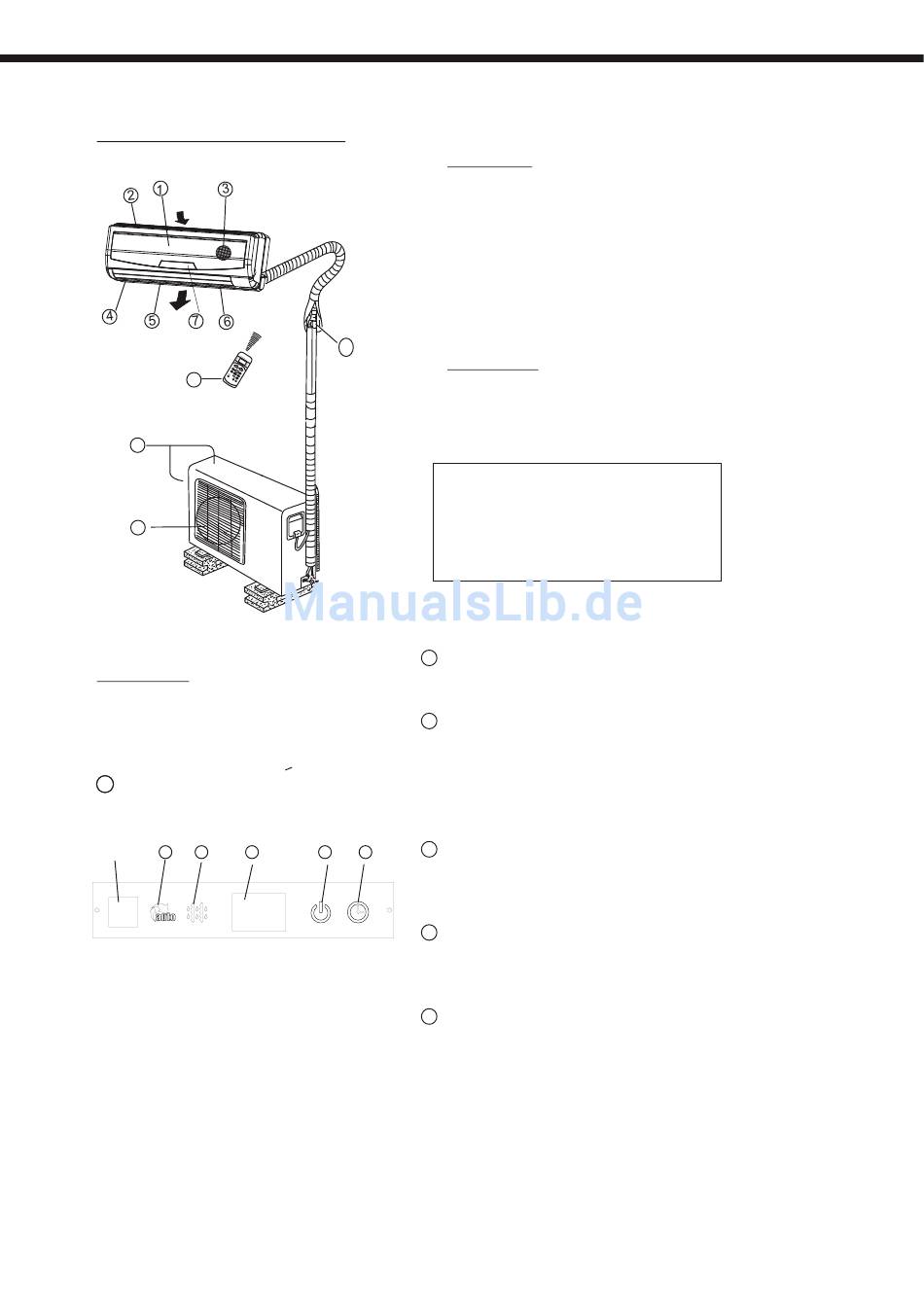

Inneneinheit
1. Vorderabdeckung
2. Luftzufuhr
3. Luftfilter
4. Luftauslass
5.
Waagerechtes Luftströmungsgitter
6.
Senkrechtes Luftströmungsgitter
7. Anzeige
8. Fernbedienung
9
Außeneinheit
9. Anschlussrohr, Abwasserschlauch
10. Seiten- und Rückluftzufuhr
11. Luftauslass
ANMERKUNG:
Die Abbildungen auf diesem Handbuch
sind ausschließlich beispielhaft und
könnten Ihrem Klimagerät nicht genau
entsprechen. Das gekaufte Gerät gilt
vorrangig.
AUTO-Anzeigeleuchte:
1
Diese Anzeigeleuchte leuchtet, wenn die Ein-
heit im AUTO-Modus eingestellt ist.
ABTAU-Anzeigeleuchte:
2
(Nur bei Modellen mit Kühlung-Heizung):
Diese Anzeigeleuchte leuchtet, wenn die Ein-
heit die automatische Abtaufunktion beginnt
oder wenn die Warmluftkontrolle im Heizmo-
dus aktiviert wird.
DIGITALANZEIGE:
3
4
5
Anzeige der eingestellten Temperatur sowie
der Fehlercodes, wenn das Klimagerät in
Betrieb ist.
4
BETRIEBS-Anzeigeleuchte:
Diese Anzeigeleuchte blinkt einmal je Sekunde,
wenn die Einheit eingeschaltet ist, und bleibt
leuchtet während des Betriebs ununterbrochen.
SCHALTUHR-Anzeigeleuchte:
5
Diese Anzeigeleuchte leuchtet, wenn die Schaltuhr
zum Ein-/Ausschalten eingestellt ist.
5
