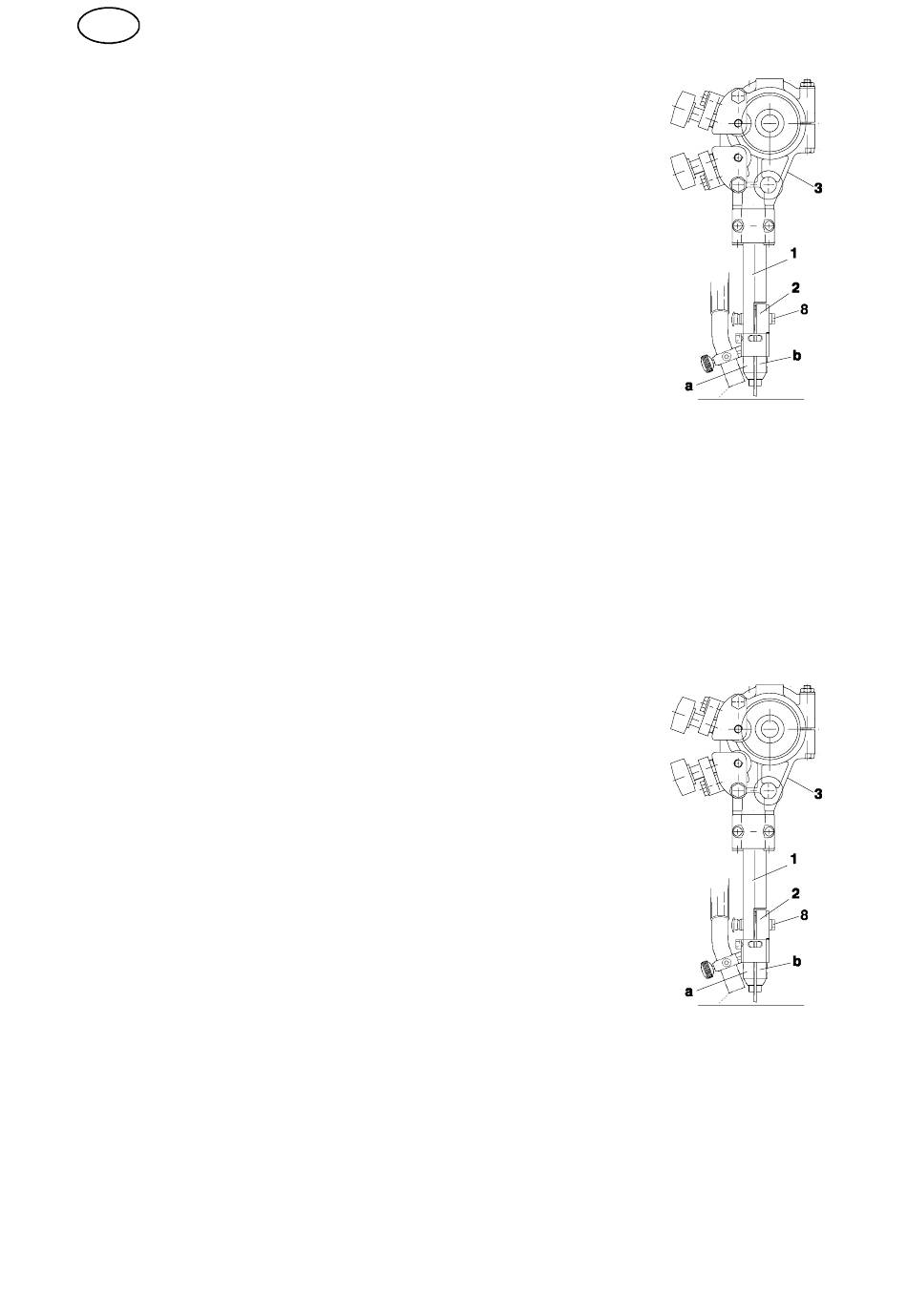

Für Einfachdraht 3,0-6,0 mm. Heavy duty (D35)
S
Richtrollenvorrichtung (3), Kontaktvorrichtung (1) D35 mit
Kontaktbacken (2) verwenden.
Die eine Kontaktbacke mit den beiliegenden
S
M5--Schrauben an der festen Kontaktvorrichtung (a)
anbringen.
Die andere Kontaktbacke an der losen Hälfte der
S
geteilten Kontaktvorrichtung (b) unter der Schraube (8)
montieren und stumpf anziehen, so daß ein guter
Kontakt zwischen den Kontaktbacken und dem Draht
gewährleistet ist.
Für Rohrdraht 1,6 mm-4,0 mm (D20 und D35) (Zubehör)
S
Wenn Kontaktbacken (D35) verwendet werden, muß der Druck über den
Kontaktbacken durch Anziehen mit mäßiger Kraft eingestellt werden, damit der
Rohrdraht nicht deformiert wird. Dafür sorgen, daß ein guter Kontaktübergang
zum Rohrdraht gegeben ist.
Einstellung des Drahtes beim Tandemschweißen
S
Der Abstand zwischen dem ersten und dem zweiten Draht darf nicht so groß
S
sein, daß die Schlacke zwischen den Drähten erstarren kann.
Dafür sorgen, daß zwischen dem ersten und dem zweiten Draht eine gute
S
Pulverabdeckung gegeben ist.
Für Doppeldraht 2 x 2,0-3,0 Heavy Twin (D35) (Zubehör)
S
Richtrollenvorrichtung (3), Kontaktvorrichtung (1) D35 mit
Kontaktbacken (2) verwenden.
Die eine Kontaktbacke mit den beiliegenden
S
M5--Schrauben an der festen Kontaktvorrichtung (a)
montieren.
Die andere Kontaktbacke an der losen Hälfte der
S
geteilten Kontaktvorrichtung (b) unter der Schraube (8)
montieren und stumpf anziehen, so daß ein guter
Kontakt zwischen den Kontaktbacken und dem Draht
gewährleistet ist.
