Installation; Allgemeines; Anschlüsse - ESAB A6 Mastertrac Betriebsanweisung

DE
3

INSTALLATION

3.1

Allgemeines

Die Installation ist von einem Fachmann auszuführen.
WARNUNG
Bei rotierenden Teilen besteht Klemmgefahr,
deshalb ist besondere Vorsicht geboten.
3.2 Anschlüsse
3.2.1 Allgemeines
Der Anschluß der Bedienungseinheit A2--A6 Process Controller (PEH) an den
S
Schweißautomaten ist bei der Lieferung bereits durchgeführt.
Für weitere Information siehe die Gebrauchsanweisung für den A2--A6 Process
Controller (PEH).
A6 Mastertrac gemäß den folgenden Plänen anschließen.
S

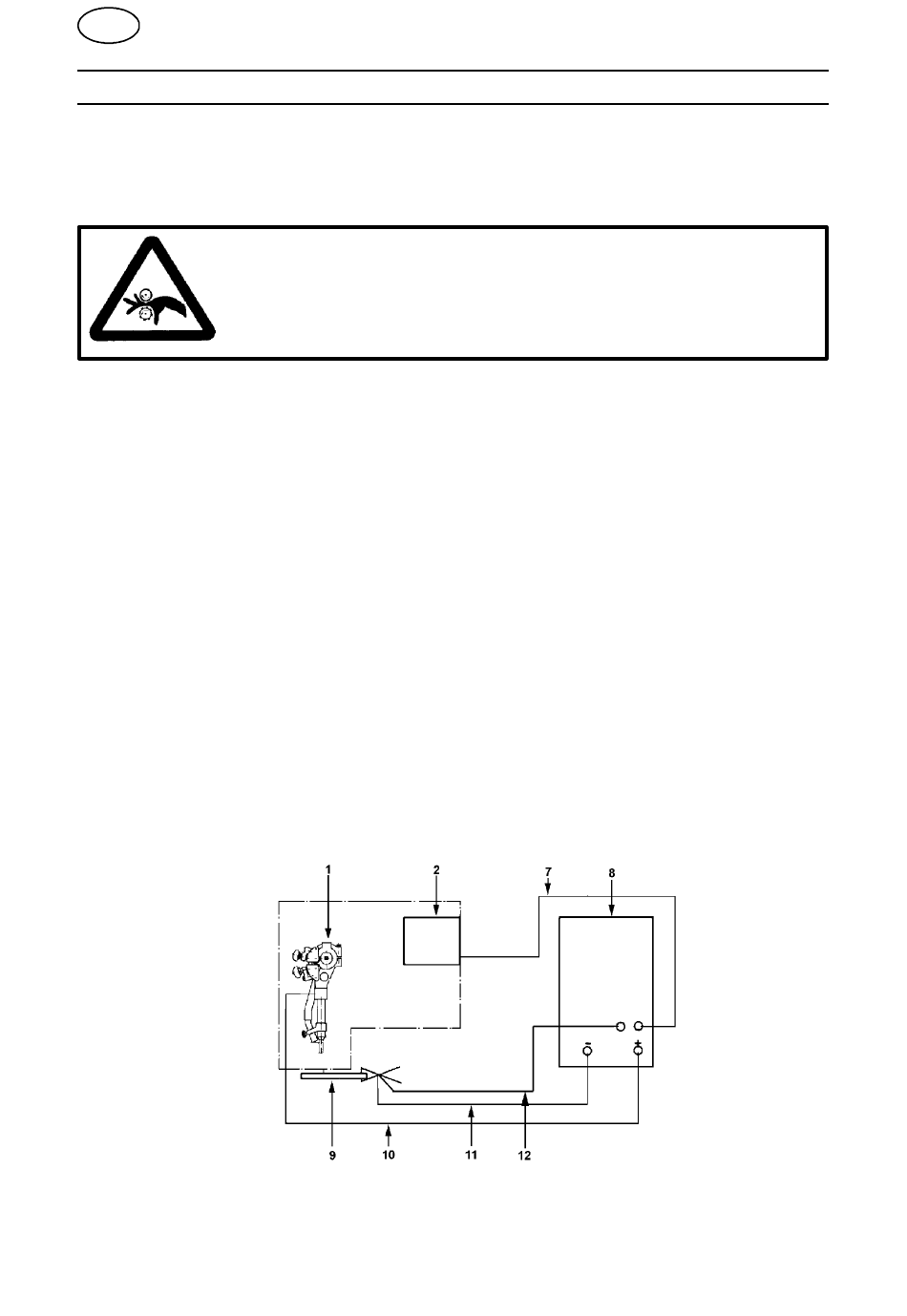

3.2.2 Unter- - Pulver- - Schweissen (UP)
Bedienungskabel (7) zwischen Schweißstromquelle (8) und Bedienungseinheit
S
PEH (2) anschließen.
Rückleiter (11) zwischen Schweißstromquelle (8) und Werkstück (9)
S
anschließen.
Schweißkabel (10) zwischen Schweißstromquelle (8) und Schweißautomat (1)
S
anschließen.
Meßleitung (12) zwischen Schweißstromquelle (8) und Werkstück (9)
S
anschließen.
ffa8i1ga
