ESAB A6 Mastertrac Betriebsanweisung Seite 15

DE
U- - P

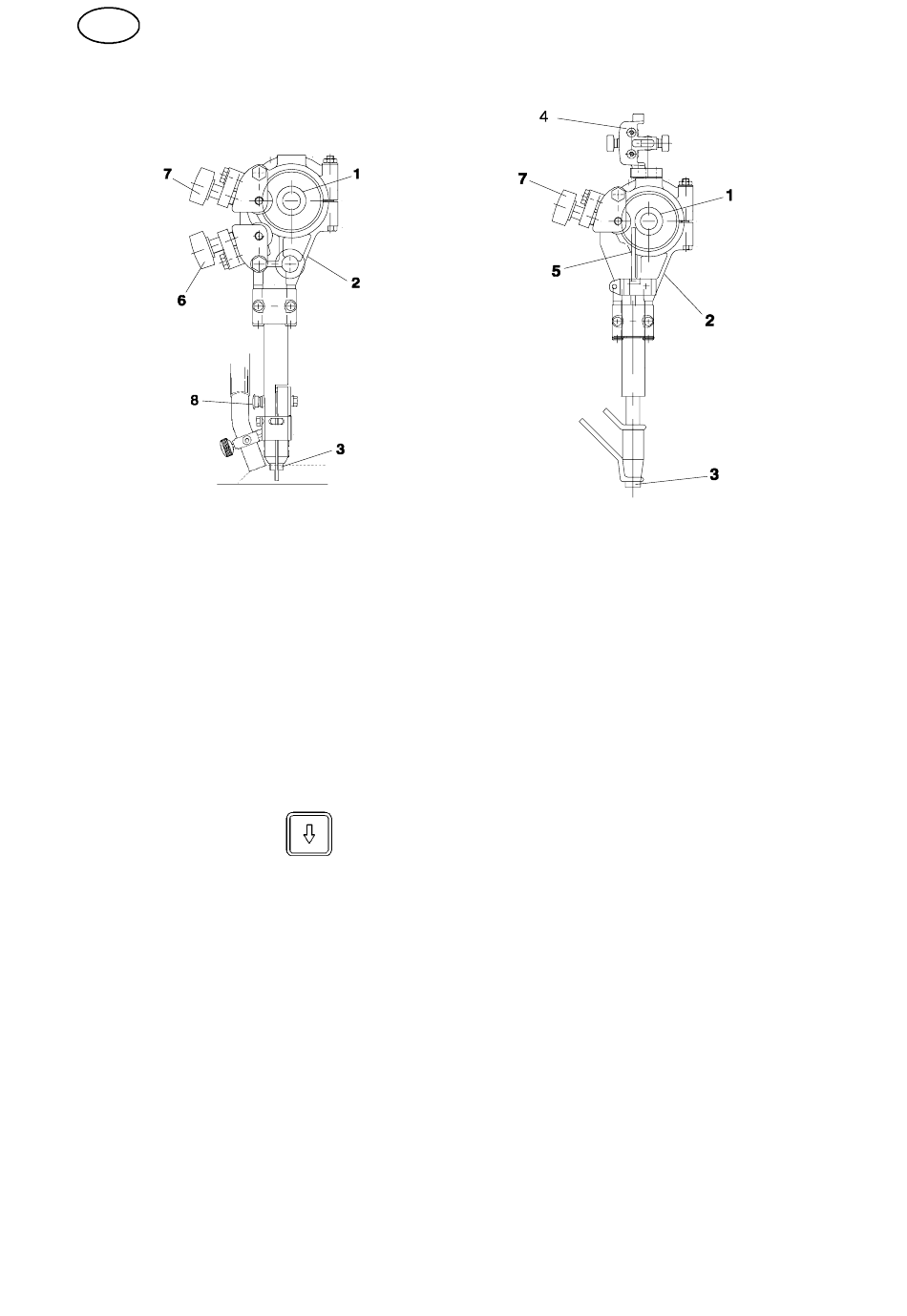

Kontrollieren, daß Zuführungsrolle (1) und Kontaktbacken bzw. Kontaktdüsen (3)
S
die richtige Größe für die gewählte Drahtabmessung haben.
Das Drahtende durch die Richtrollenvorrichtung (2) hindurchziehen. Bei einem
S
Draht von über 2 mm Durchmesser: 0,5 m des Drahtes strecken und von Hand
durch die Richtrollenvorrichtung hindurchführen.
Das Drahtende in die Nut der Zuführungsrolle (1) einlegen.
S
Den Drahtdruck gegen die Zuführungsrolle mit dem Rad (7) einstellen. Achtung!
S
Nur so hart spannen, bis eine sichere Zuführung gegeben ist.
Die Druckschraube (8) darf nicht abmontiert werden (gilt für UP Heavy duty).
S
Durch Drücken auf
S
30 mm Draht zuführen.
Den Draht durch Einstellen an Rad (6) ausrichten.
S
Bei dünnem Draht können spezielle Dünndrahtrichtvorrichtungen (4) für ein--
fachen oder doppelten Draht verwendet werden.
Dafür sorgen, daß die Richtwirkung richtig eingestellt ist, so daß der Draht
gerade aus den Kontaktbacken bzw. der Kontaktdüse austritt.
Immer ein Führungsrohr (5) für die sichere Zuführung von dünnem Draht
(1,6-2,5 mm) verwenden.
Beim MIG/MAG--Schweißen mit einer Drahtabmessung < 1,6 mm eine
Führungsspirale verwenden, die in das Führungsrohr (5) eingesetzt wird.
ffa8o1ga
an der Bedienungseinheit A2--A6 Process Controller
- - 100 - -
MIG/MAG
