Beachten Sie das Eigengewicht der Pumpe und verwenden Sie geprüfte Hebemittel, z. B. Hebeschlingen.
4.5 Druckleitungsanschluss herstellen
Der Druckleitungsanschluss ist in PE DN 80 (DA=90 mm) SDR 17 ausgeführt.
KESSEL empfiehlt den Anschluss von handelsüblichen PE-HD-Elektroschweißmuffen.
4.6 Optionale Komponenten montieren
Kompressor-Set zur Lufteinperlung
Wenn besondere Einbaubedingungen vorliegen, sollte ein Kompressor-Sets zur Lufteinperlung montiert werden.
Besondere Einbaubedingungen
Druckschlauchlänge >10m
stetig steigendes Verlegen des Druckschlauches nicht möglich
Kondensatbildung im Druckschlauch
Druckschlauch gemäß der beiliegenden Montageanleitung montieren.
Anschluss für Handmembranpumpe vorsehen

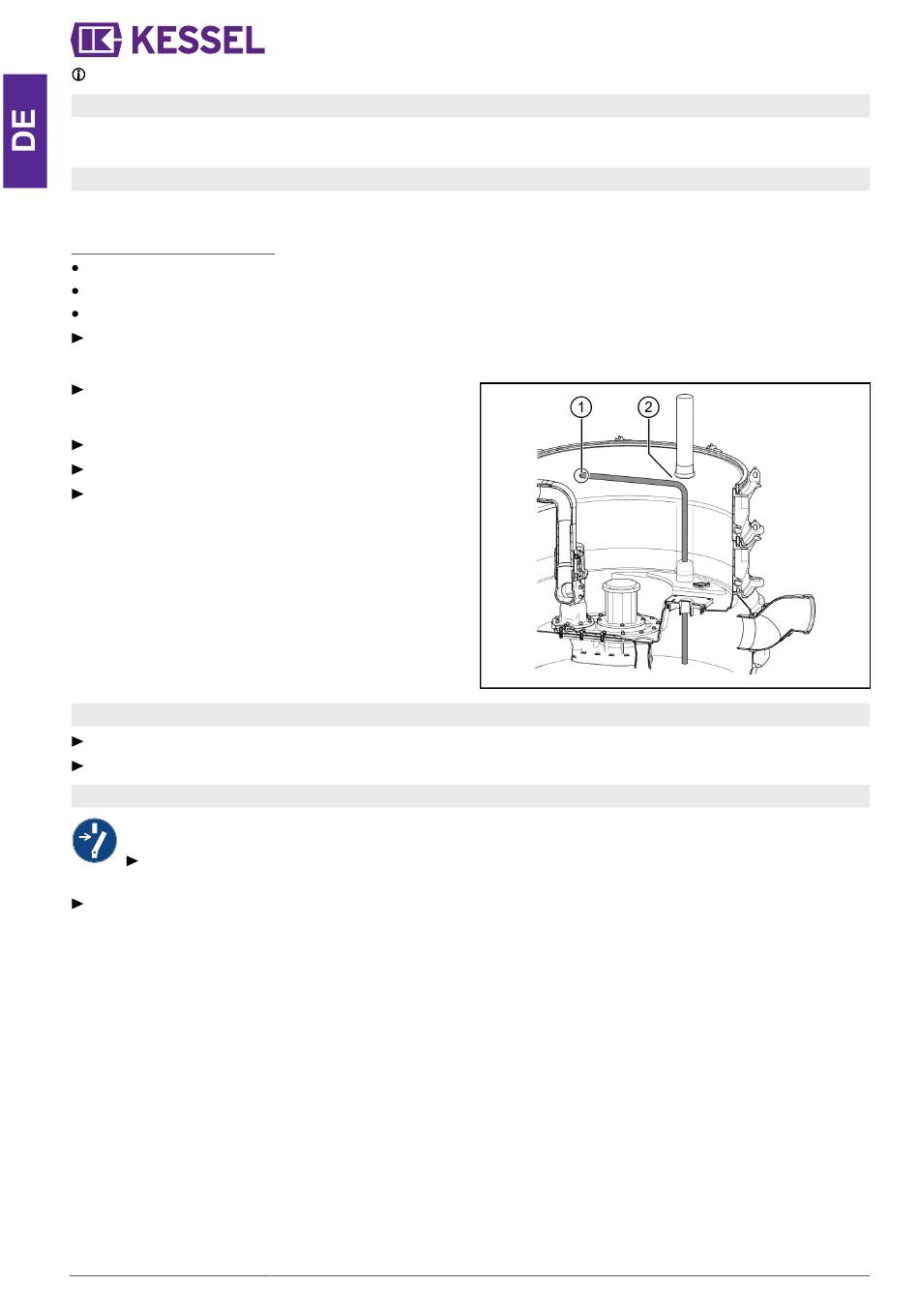

Oberhalb der Rückstauebene einen Anschluss (2) (Revi-
sionsstück) für eine Handmembranpumpe in der Entlüf-
tungsleitung (1) vorsehen.
Anschlussstutzen für Entlüftungsleitung oben ablängen.
Entlüftungsleitung DN 70 aus dem Schacht herausführen.
Über der Rückstauebene einen Anschluss oder eine
Revisionsöffnung ausführen, damit bei Bedarf ein Saug-
schlauch (z. B. 3/4'') durch die Entlüftungsleitung in den
Anlagenbehälter geführt werden kann.
4.7 Schaltgerät montieren
Schaltgerät gemäß der dem Schaltgerät beiliegenden Anleitung montieren.
Alle Kabel der elektrischen Komponenten sicher verlegen.
4.8 Elektrische Anschlüsse und Anschluss Niveauerfassung herstellen
ACHTUNG
Anlage freischalten!
Sicherstellen, dass die elektrischen Komponenten während der Arbeiten von der Spannungsversorgung getrennt
sind.
Alle Anschlüsse gemäß der dem Schaltgerät beiliegenden Anleitung herstellen.
10 / 88 Pumpstation / Einbau- und Betriebsanleitung 010-695_01
