3
INSTALLATION
3.5.2
Spannungsversorgungseinheit TSA151 anschließen
30
B E T R I E B S A N L E I T U N G | TRANSIC151LP
WARNUNG: Verletzungsgefahr durch elektrische Spannung
▸
Öffnen Sie nie das TSA151 unter elektrische Spannung.
HINWEIS: Gefahr der Beschädigung der TSA151 durch Staub oder Feuchte
▸
Öffnen Sie das TSA151 nur in staubfreier und trockener Umgebung.
Der TRANSIC151LP wird mit der Spannungsversorgungseinheit TSA151 vorkonfektioniert
geliefert.
Die TSA151 versorgt den TRANSIC151LP mit einem eigensicheren (ib) Stromkreis.

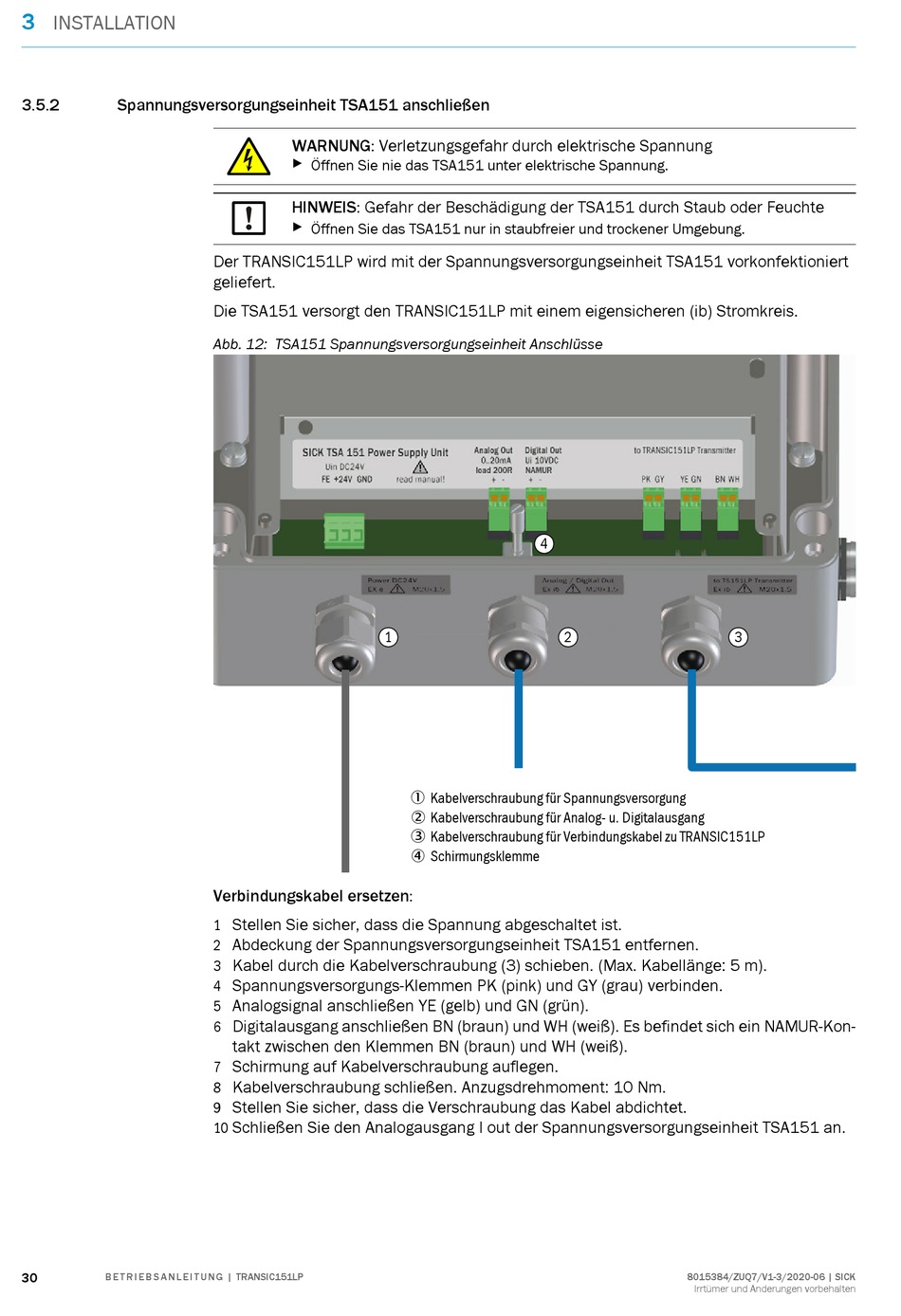

Abb. 12: TSA151 Spannungsversorgungseinheit Anschlüsse
Verbindungskabel ersetzen:
Stellen Sie sicher, dass die Spannung abgeschaltet ist.
1
Abdeckung der Spannungsversorgungseinheit TSA151 entfernen.
2
Kabel durch die Kabelverschraubung (3) schieben. (Max. Kabellänge: 5 m).
3
Spannungsversorgungs-Klemmen PK (pink) und GY (grau) verbinden.
4
Analogsignal anschließen YE (gelb) und GN (grün).
5
Digitalausgang anschließen BN (braun) und WH (weiß). Es befindet sich ein NAMUR-Kon-
6
takt zwischen den Klemmen BN (braun) und WH (weiß).
Schirmung auf Kabelverschraubung auflegen.
7
Kabelverschraubung schließen. Anzugsdrehmoment: 10 Nm.
8
Stellen Sie sicher, dass die Verschraubung das Kabel abdichtet.
9
Schließen Sie den Analogausgang I out der Spannungsversorgungseinheit TSA151 an.
10
4
1
Kabelverschraubung für Spannungsversorgung
Kabelverschraubung für Analog- u. Digitalausgang
Kabelverschraubung für Verbindungskabel zu TRANSIC151LP
Schirmungsklemme
2
3
8015384/ZUQ7/V1-3/2020-06 | SICK
Irrtümer und Änderungen vorbehalten
