PRODUKTBESCHREIBUNG
2.3.2
Variante für Extraktiv-Messung
14
B E T R I E B S A N L E I T U N G | TRANSIC151LP

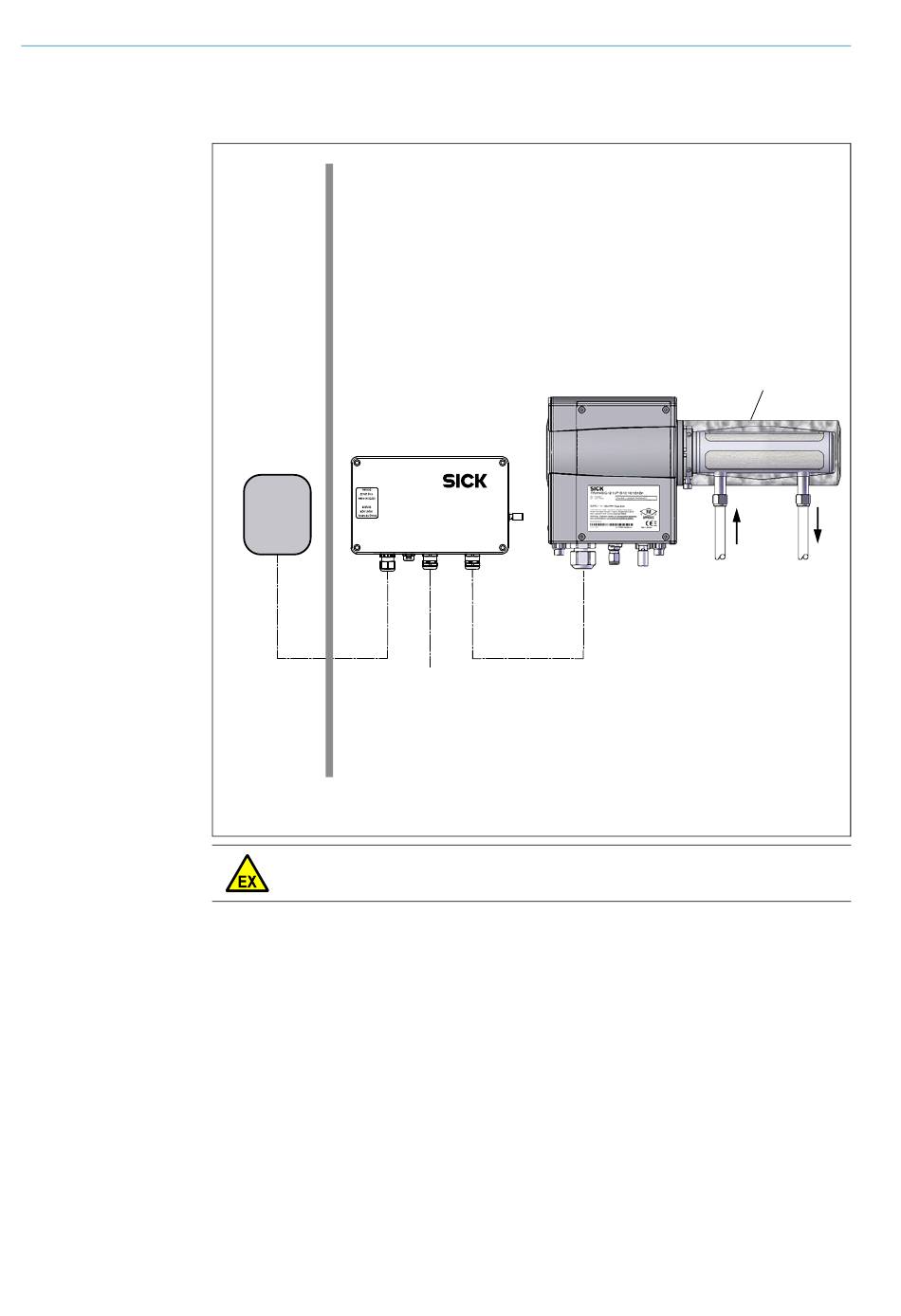

Abb. 3: TRANSIC151LP-C mit Messgaszelle und Wandhalter
Ex-freie Zone
Umgebung
Zone: 1/21
0
: 2 ... 21 % Vol
2
T: −20 ... +60 °C
p: 0,8 ... 1,1 bar(a)
TSA151 Spannungs-
versorgungseinheit
DC 24 V
PELV
Spannung:
DC 24 V PELV
Um: 60V
Ex e M20 x 1,5
2 x 1,5 mm
2
2 x 1,0 mm
2
Abhängig von
Leitungslänge.
d: 5 ... 9 mm
WARNUNG: Erlöschen der Ex-Zulassung bei unzulässiger Verkabelung
▸
Beachten Sie die Anforderungen an die Verkabelung,
TRANSIC151LP
Analog/Digital-
Verbindung TSA151 mit TRANSIC151LP
Ausgang
Ex ib M20 x 1,5
Ex ib M20 x 1,5
3 x 2 x 0,5 mm
2 x 2 x 0,5 mm
2
d: 7 ... 12 mm
verdrillt, geschirmt
L: 0,5 ... 5 m (längere Leitungen nicht zulässig)
d: 7 ... 12 mm
Schirm beidseitig über EMV-Kabelverschraubung auf
Gehäuse aufgelegt.
Messumgebung (in Messgaszelle)
Zone: 0/21
0
: 0 ... 21 % Vol
2
T: −20 ... +80 °C
p: 0,8 ... 1,4 bar(a)
PS: 10 bar(g)
V: 0.28 L
DN: 50 ... 65 mm (2" ... 3")
Messgaszelle
Gaszuleitung
vom Prozess
2
verdrillt, geschirmt
siehe „Anschlüsse", Seite
8015384/ZUQ7/V1-3/2020-06 | SICK
Irrtümer und Änderungen vorbehalten
Auslass
(zurück zum
Prozess)
27.
