8015384/ZUQ7/V1-3/2020-06 | SICK
Irrtümer und Änderungen vorbehalten
Montage der Messgasleitung
Sorgen Sie für ausreichende Befestigung der Rohrleitung, z. B. an der Wand.
1
Das Rohr darf keinen Zug auf den Anschluss ausüben.
An der Messgaszelle befinden sich 2 Gasanschlüsse. Verwenden Sie den Gasanschluss,
2
der sich näher am TRANSIC151LP befindet als der Gaseingang. Das sorgt für einen bes-
seren Gasaustausch und kürzere Ansprechzeiten.
Montage der Messgaszelle
Abmessungen für TRANSIC151LP mit Messgaszelle,
und Messgaszelle (geeignet für PS=10 bar(g))", Seite
Bei Bestellung des TRANSIC151LP mit Messgaszelle ist diese bei der Lieferung werkseitig
montiert und zur Wandmontage vorbereitet.
▸
Entfernen Sie die Messgaszelle zum Prüfen und Wechseln der Filter:
Lösen Sie die Bajonett-Rohrverschraubung,
1
Seite
25, und nehmen Sie die Messgaszelle ab, indem Sie sie drehen und dann vom
TRANSIC151LP abziehen,
Um die Bajonett-Verschraubung wieder zu montieren, gehen Sie umgekehrt vor.
2
Achten Sie darauf, dass sich die Dichtung zwischen Messgaszelle und Messgerätege-
häuse befindet. Die Swagelok-Anschlüsse müssen direkt nach unten weisen.

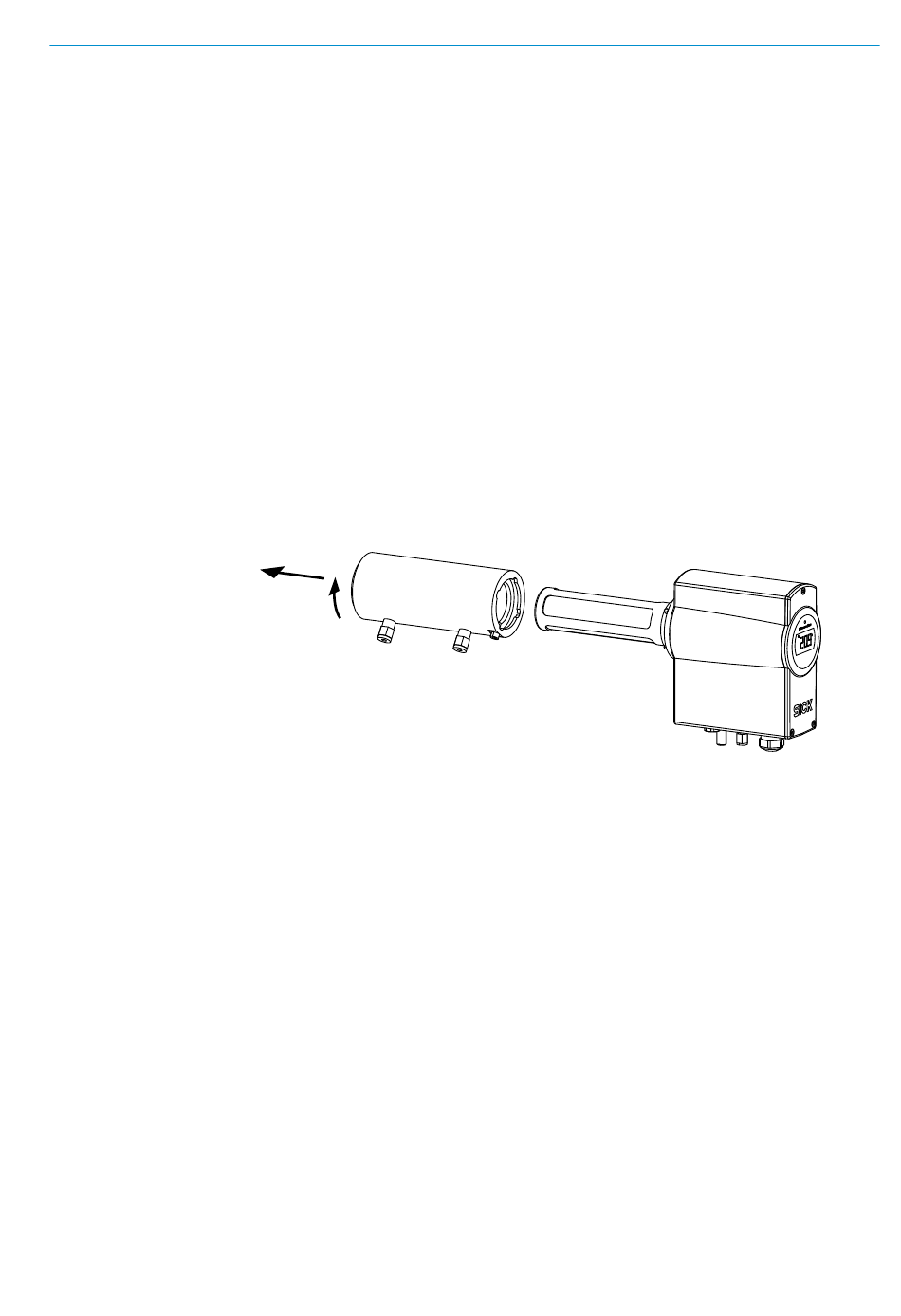

Abb. 8: Entfernen der Messgaszelle
siehe „TRANSIC151LP mit Wandhalter
72.
siehe „Entfernen der Messgaszelle",
siehe „Entfernen der Messgaszelle", Seite
B E T R I E B S A N L E I T U N G | TRANSIC151LP
3
INSTALLATION
25.
25
