3.5
Anschlüsse
8015384/ZUQ7/V1-3/2020-06 | SICK
Irrtümer und Änderungen vorbehalten

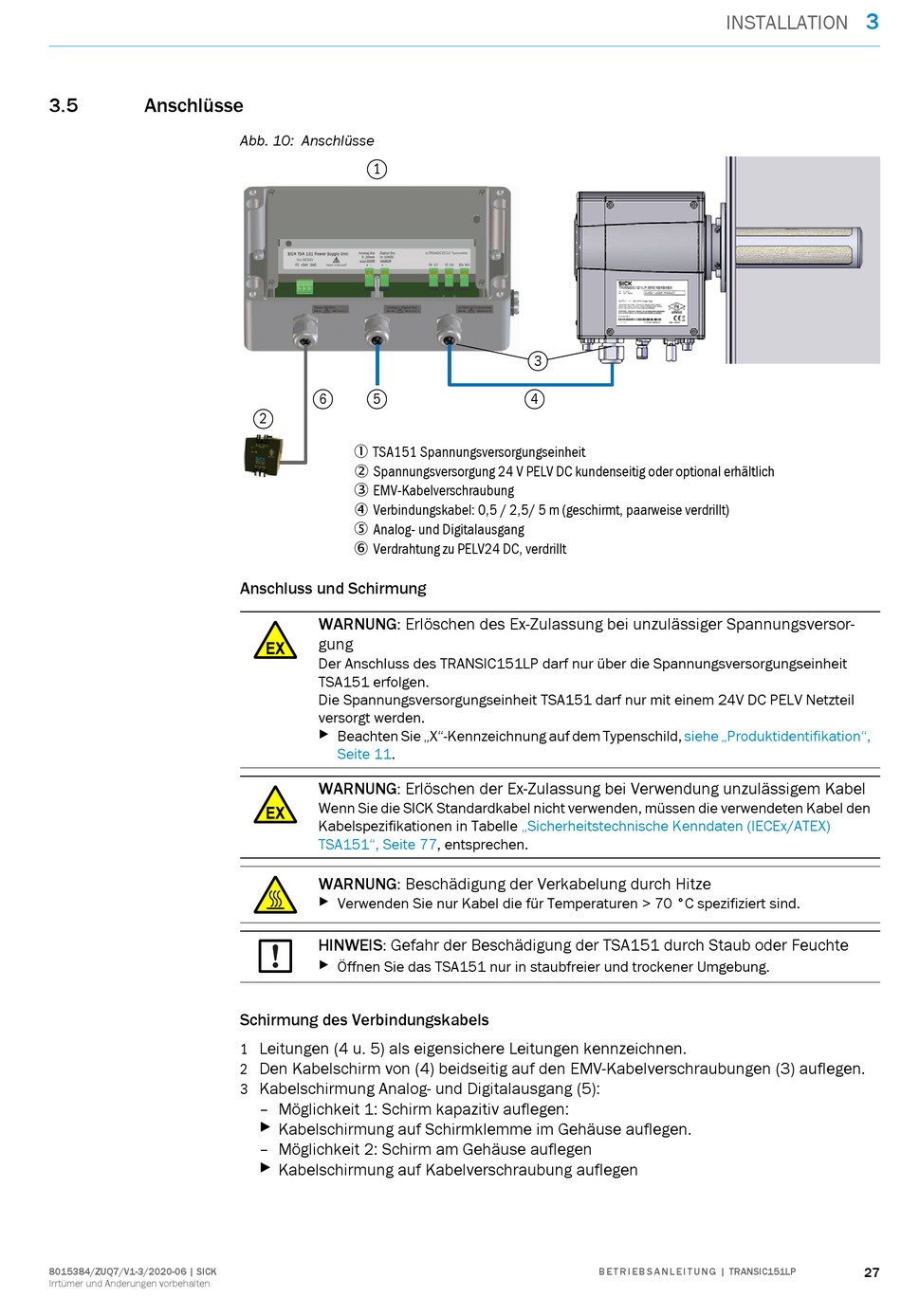

Abb. 10: Anschlüsse
1
6
5
2
TSA151 Spannungsversorgungseinheit
Spannungsversorgung 24 V PELV DC kundenseitig oder optional erhältlich
EMV-Kabelverschraubung
Verbindungskabel: 0,5 / 2,5/ 5 m (geschirmt, paarweise verdrillt)
Analog- und Digitalausgang
Verdrahtung zu PELV24 DC, verdrillt
Anschluss und Schirmung
WARNUNG: Erlöschen des Ex-Zulassung bei unzulässiger Spannungsversor-
gung
Der Anschluss des TRANSIC151LP darf nur über die Spannungsversorgungseinheit
TSA151 erfolgen.
Die Spannungsversorgungseinheit TSA151 darf nur mit einem 24V DC PELV Netzteil
versorgt werden.
▸
Beachten Sie „X"-Kennzeichnung auf dem Typenschild,
Seite
11.
WARNUNG: Erlöschen der Ex-Zulassung bei Verwendung unzulässigem Kabel
Wenn Sie die SICK Standardkabel nicht verwenden, müssen die verwendeten Kabel den
Kabelspezifikationen in Tabelle
TSA151", Seite
WARNUNG: Beschädigung der Verkabelung durch Hitze
▸
Verwenden Sie nur Kabel die für Temperaturen > 70 °C spezifiziert sind.
HINWEIS: Gefahr der Beschädigung der TSA151 durch Staub oder Feuchte
▸
Öffnen Sie das TSA151 nur in staubfreier und trockener Umgebung.
Schirmung des Verbindungskabels
Leitungen (4 u. 5) als eigensichere Leitungen kennzeichnen.
1
Den Kabelschirm von (4) beidseitig auf den EMV-Kabelverschraubungen (3) auflegen.
2
Kabelschirmung Analog- und Digitalausgang (5):
3
– Möglichkeit 1: Schirm kapazitiv auflegen:
▸
Kabelschirmung auf Schirmklemme im Gehäuse auflegen.
– Möglichkeit 2: Schirm am Gehäuse auflegen
▸
Kabelschirmung auf Kabelverschraubung auflegen
3
4
„Sicherheitstechnische Kenndaten (IECEx/ATEX)
77, entsprechen.
INSTALLATION
siehe „Produktidentifikation",
