3
INSTALLATION
3.4.3
Montage TRANSIC151LP – Extraktiv
24
B E T R I E B S A N L E I T U N G | TRANSIC151LP
Filterempfehlung
VORSICHT: Verbrennungen bei heißen Gasen
▸
Bei Prozesstemperaturen >65 °C das beigefügte Warnhinweisschild gut sichtbar auf
der Oberfläche der Messgaszelle anbringen.
Edelstahlmaschenfilter: Minimal-Schutz vor Schmutzpartikeln.
●
PTFE-Filter: Bei Gas mit Feuchtigkeit und/oder feinen Schmutzpartikeln.
●
HINWEIS: Gasprobe bei schmutzigem und feuchtem Gas aufbereiten.
▸
Filtern und trocknen Sie die Gasprobe bevor sie in die Messgaszelle gepumpt wird.
▸
Verwenden Sie einen hydrophoben Staubfilter vor der Einlass-Öffnung der Messgas-
zelle zum Schutz der Optikkomponenten vor Partikeln und Wasser.
▸
Wechseln Sie den Staubfilter regelmäßig, um einen ausreichenden Durchfluss zu
gewährleisten.
▸
Trocknen Sie das Gas durch Abkühlen und Wiedererwärmen, um Kondensation in der
Messgaszelle vorzubeugen.

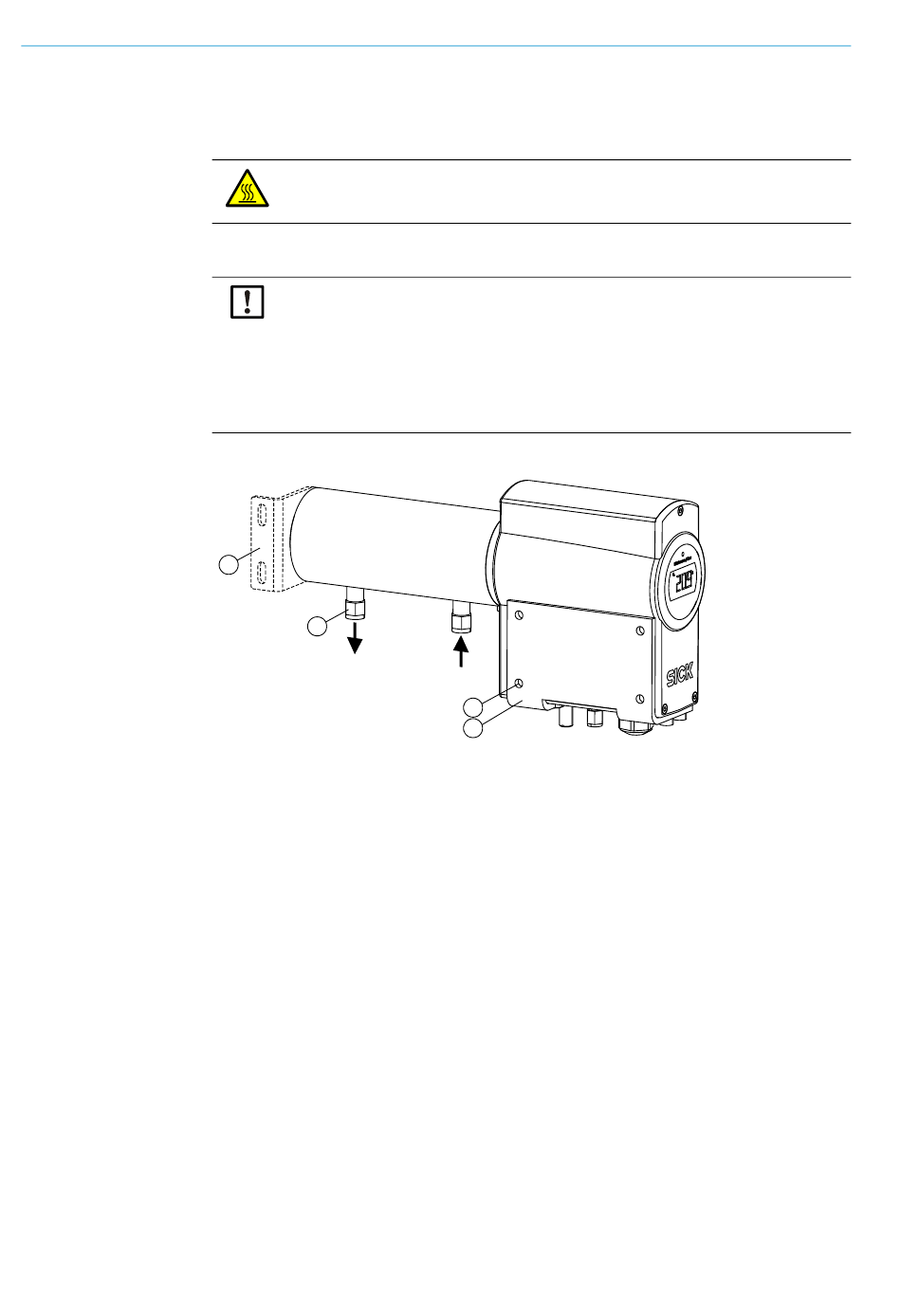

Abb. 7: TRANSIC151LP mit Messgaszelle
1
2
1 = Optional erhältlicher Montagewinkel
2 = Swagelok-Anschlüsse für Ø 6 mm Gasrohre
3 = Max. Schraubengröße M6
4 = Wandhalterung
Montage der Wandhalterung
Wandhalterung befestigen
1
Abmessungen der Wandhalterung,
zelle (geeignet für PS=10 bar(g))", Seite
TRANSIC151LP befestigen
2
Montieren Sie den TRANSIC151LP mit den vier mitgelieferten M6-Schrauben an die
1
Wandhalterung.
Fixieren Sie zuerst die beiden äußeren Schrauben in den Gewinden unten am TRAN-
2
SIC151LP. Das erleichtert das Befestigen der beiden inneren Schrauben, wenn Sie
den TRANSIC151LP auf die Wandhalterung setzen.
Alle vier Schrauben festziehen.
3
3
4
siehe „TRANSIC151LP mit Wandhalter und Messgas-
72.
8015384/ZUQ7/V1-3/2020-06 | SICK
Irrtümer und Änderungen vorbehalten
