OPTIFLEX 3200 C/F

5.3 Digitaler Anzeigebildschirm

5.3.1 Aufbau des lokalen Anzeigebildschirms

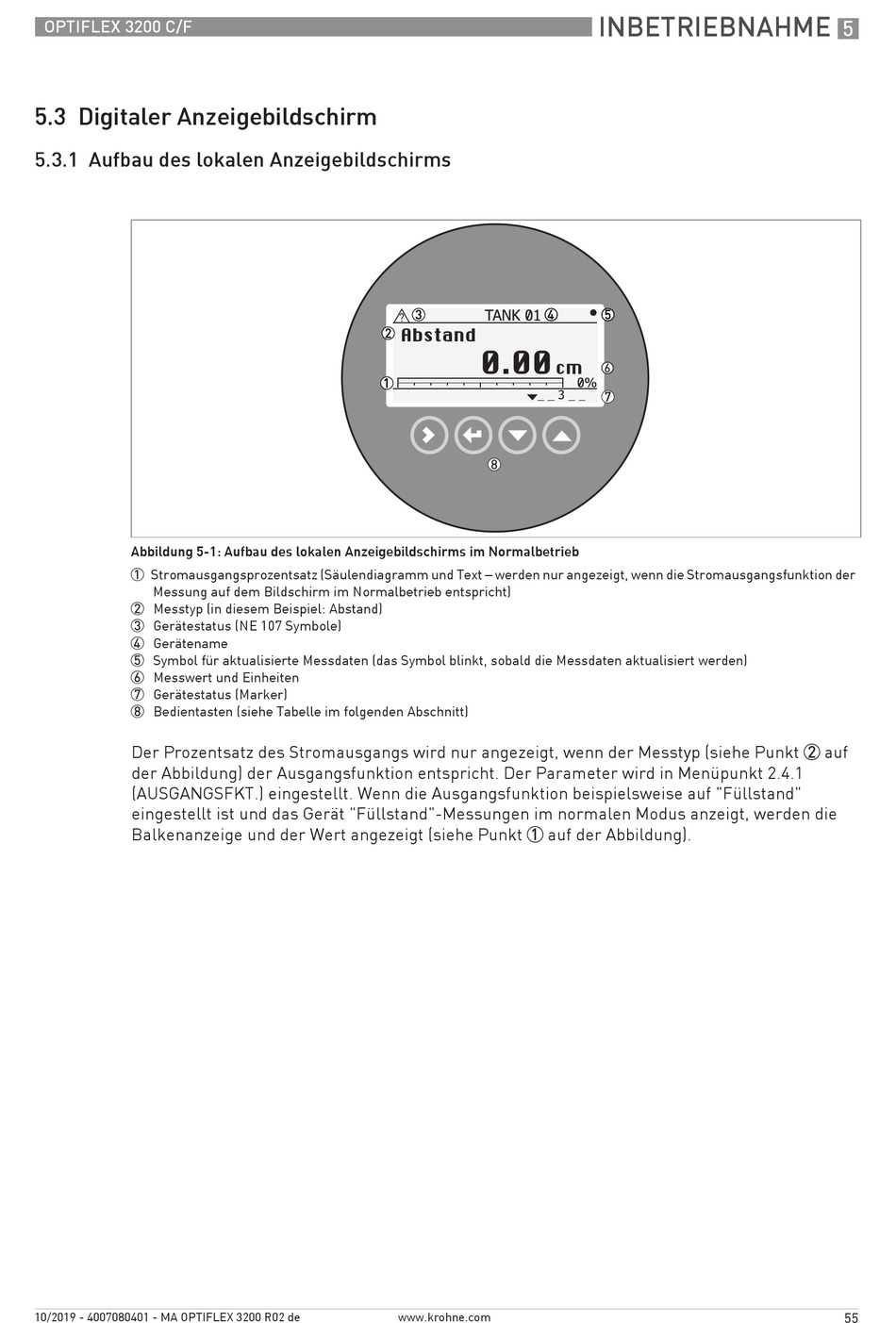

Abbildung 5-1: Aufbau des lokalen Anzeigebildschirms im Normalbetrieb
1 Stromausgangsprozentsatz (Säulendiagramm und Text – werden nur angezeigt, wenn die Stromausgangsfunktion der
Messung auf dem Bildschirm im Normalbetrieb entspricht)
2 Messtyp (in diesem Beispiel: Abstand)
3 Gerätestatus (NE 107 Symbole)
4 Gerätename
5 Symbol für aktualisierte Messdaten (das Symbol blinkt, sobald die Messdaten aktualisiert werden)
6 Messwert und Einheiten
7 Gerätestatus (Marker)
8 Bedientasten (siehe Tabelle im folgenden Abschnitt)
Der Prozentsatz des Stromausgangs wird nur angezeigt, wenn der Messtyp (siehe Punkt 2 auf
der Abbildung) der Ausgangsfunktion entspricht. Der Parameter wird in Menüpunkt 2.4.1
(AUSGANGSFKT.) eingestellt. Wenn die Ausgangsfunktion beispielsweise auf "Füllstand"
eingestellt ist und das Gerät "Füllstand"-Messungen im normalen Modus anzeigt, werden die
Balkenanzeige und der Wert angezeigt (siehe Punkt 1 auf der Abbildung).
10/2019 - 4007080401 - MA OPTIFLEX 3200 R02 de
www.krohne.com
INBETRIEBNAHME
5
55
