INBETRIEBNAHME
5
5.3 Digitaler Anzeigebildschirm
5.3.1 Aufbau des lokalen Anzeigebildschirms

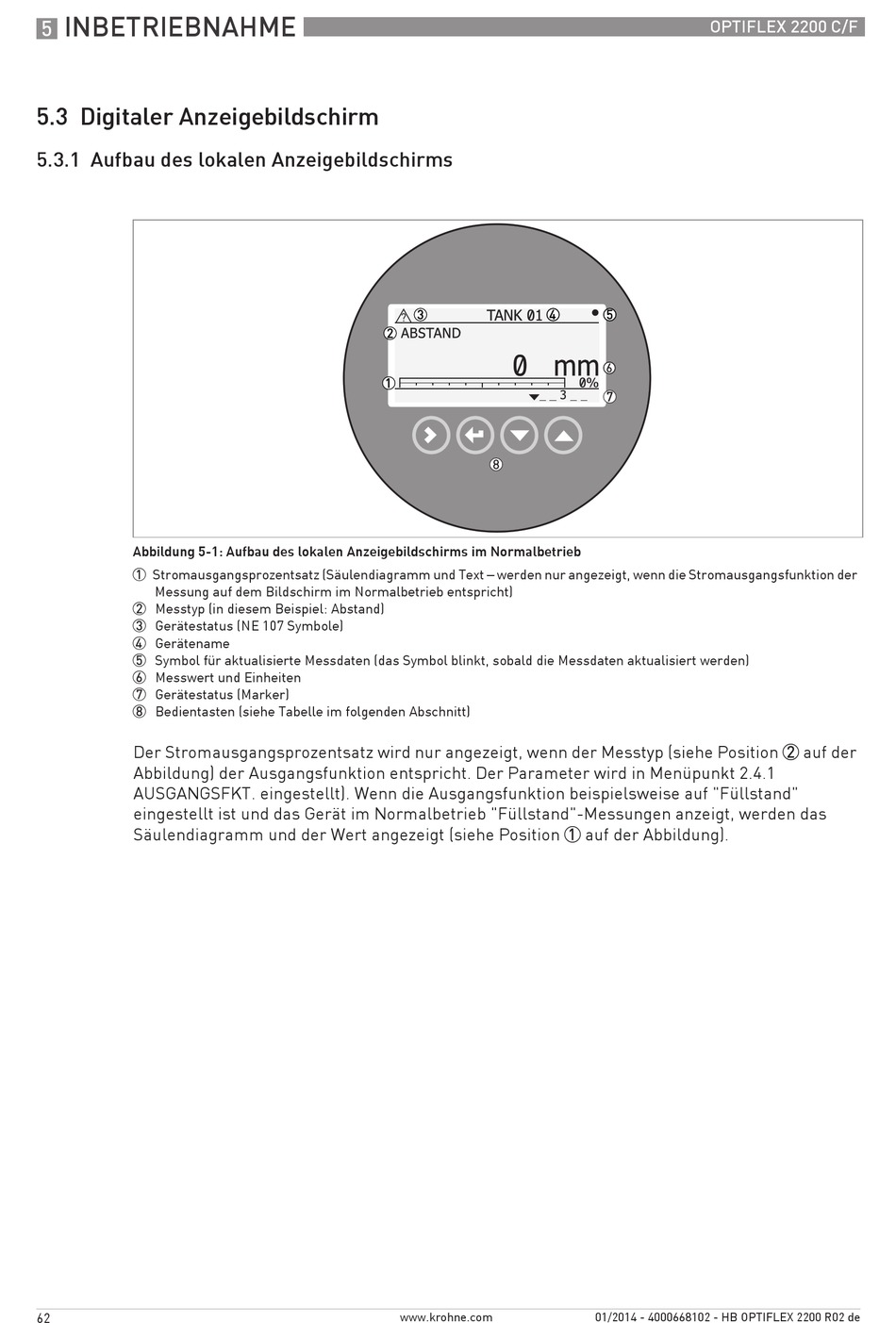

Abbildung 5-1: Aufbau des lokalen Anzeigebildschirms im Normalbetrieb
1 Stromausgangsprozentsatz (Säulendiagramm und Text – werden nur angezeigt, wenn die Stromausgangsfunktion der
Messung auf dem Bildschirm im Normalbetrieb entspricht)
2 Messtyp (in diesem Beispiel: Abstand)
3 Gerätestatus (NE 107 Symbole)
4 Gerätename
5 Symbol für aktualisierte Messdaten (das Symbol blinkt, sobald die Messdaten aktualisiert werden)
6 Messwert und Einheiten
7 Gerätestatus (Marker)
8 Bedientasten (siehe Tabelle im folgenden Abschnitt)
Der Stromausgangsprozentsatz wird nur angezeigt, wenn der Messtyp (siehe Position 2 auf der
Abbildung) der Ausgangsfunktion entspricht. Der Parameter wird in Menüpunkt 2.4.1
AUSGANGSFKT. eingestellt). Wenn die Ausgangsfunktion beispielsweise auf "Füllstand"
eingestellt ist und das Gerät im Normalbetrieb "Füllstand"-Messungen anzeigt, werden das
Säulendiagramm und der Wert angezeigt (siehe Position 1 auf der Abbildung).
