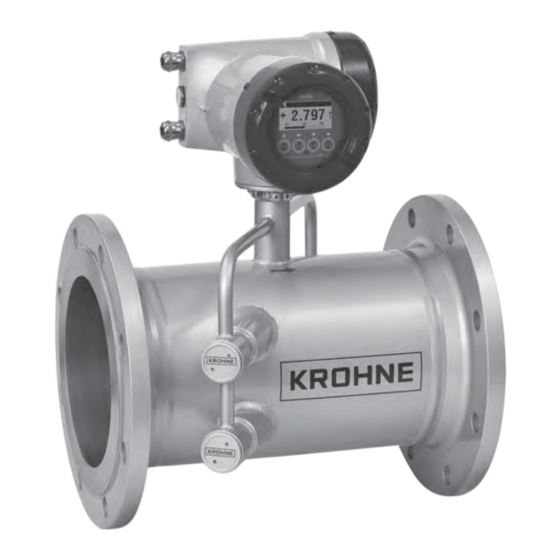

KROHNE OPTISONIC 7300 Schnellstart
Ultraschall-durchflussmessgerät für prozessgas
Vorschau ausblenden
Andere Handbücher für OPTISONIC 7300:
- Handbuch (136 Seiten) ,
- Zusatzanleitung (44 Seiten) ,
- Anleitung (40 Seiten)
Verwandte Anleitungen für KROHNE OPTISONIC 7300
Inhaltszusammenfassung für KROHNE OPTISONIC 7300
- Seite 1 OPTISONIC 7300 OPTISONIC 7300 OPTISONIC 7300 OPTISONIC 7300 Quick Start Quick Start Quick Start Quick Start Ultraschall-Durchflussmessgerät für Prozessgas ER 1.1.7_ © KROHNE 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de...
-
Seite 2: Inhaltsverzeichnis
3.5.4 Veränderbare Eingangs-/ Ausgangsversionen ..............23 4 Technische Daten 4.1 Abmessungen und Gewichte..................24 4.1.1 Messwertaufnehmer aus Kohlenstoffstahl................25 4.1.2 Messumformergehäuse ....................... 29 4.1.3 Montageplatte des Feldgehäuses..................30 5 Notizen www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de... -
Seite 3: Sicherheitshinweise
Wenn Sie das Gerät an den Hersteller oder Lieferanten zurücksenden müssen, füllen Sie das • auf der CD-ROM enthaltene Formular aus und legen es dem Gerät bei. Ohne dieses vollständig ausgefüllte Formblatt ist eine Reparatur oder Prüfung beim Hersteller leider nicht möglich. 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com... -
Seite 4: Installation
4 CD-ROM mit Produktdokumentation in den verfügbaren Sprachen 5 Signalleitung (nur getrennte Ausführungen) INFORMATION! Montagematerial und Werkzeug sind nicht Bestandteil des Lieferumfangs. Verwenden Sie Montagematerial und Werkzeug entsprechend den gültigen Arbeitsschutz- und Sicherheitsvorschriften. www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de... -
Seite 5: Gerätebeschreibung
INFORMATION! Produktspezifische Informationen und ausführliche Produktdaten sind über das Web-Tool PICK (Product Information Center KROHNE) abrufbar. Sie finden PICK im Menü "Services" auf der Website KROHNE.com. Folgende Ausführungen sind verfügbar: • Kompakt-Ausführung (Messumformer direkt auf den Messwertaufnehmer montiert) • Getrennte Ausführung (elektrische Verbindung zum Messwertaufnehmer über Signalleitung) Abbildung 2-2: Geräteausführungen... -
Seite 6: Typenschilder
5 Kalibrierdaten und Revisionsnummer der Elektronik (ER) 6 Informationen / Internetadresse und RoHS-Symbol 7 Typenbezeichnung und Herstellungsdatum des Durchflussmessgeräts / CE-Zeichen mit Nummer(n) der benannten Stelle(n) 8 Name und Adresse des Herstellers www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de... -
Seite 7: Beispiel Eines Typenschilds Für Den Messwertaufnehmer (Feld-Ausführung)
5 Kalibrierdaten und Revisionsnummer der Elektronik (ER) 6 Informationen / Internetadresse und RoHS-Symbol 7 Typenbezeichnung und Herstellungsdatum des Durchflussmessgeräts und CE-Zeichen mit Nummer(n) der benannten Stelle(n) 8 Name und Adresse des Herstellers 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com... - Seite 8 • N/C = Anschlussklemmen nicht belegt WARNUNG! Verwenden Sie Klemme A+ und A- nicht gleichzeitig. Das System wird durch die Gleichspannung von 24 VDC und einen Spitzenstrom von 1 A beschädigt. www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de...
-
Seite 9: Lagerung
Stellen Sie sicher, dass Ihnen alle erforderlichen Werkzeuge zur Verfügung stehen: • Innensechskantschlüssel (4 und 5 mm) • Kleiner Schraubendreher • Schlüssel für Kabelverschraubungen und Rohreinbauhalterung (nur getrennte Ausführung); Montage Feldgehäuse, getrennte Ausführung siehe auf Seite 14. 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com... -
Seite 10: Allgemeine Anforderungen
Bitte beachten Sie Folgendes, um die optimale Funktionsweise des Durchflussmessgeräts sicherzustellen. Der OPTISONIC 7300 ist für die Messung des Durchflusses von Trockengas ausgelegt. Zu viel angesammelte Flüssigkeit kann die Schallsignale stören und ist daher zu vermeiden. Wenn gelegentlich kleine Flüssigkeitsmengen zu erwarten sind, gehen Sie bitte nach dem folgenden Leitfaden vor: •... -
Seite 11: Einbaubedingungen
3 DN 2-Pfad-Durchflussmessgerät Abbildung 2-9: Empfohlener Einlauf und Auslauf DN100/4" 10 DN 3 DN 2.9.2 T-Stücke Abbildung 2-10: Abstand hinter einem T-Stück 1 2 Pfade 10 DN, 1 Pfad 20 DN 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com... -
Seite 12: Flanschversatz
+15° < < < < < -15° < -15 < -15 < -15 Abbildung 2-12: Einbaulage • Horizontal oder vertikal: zulässige Einbaulage im Falle von Trockengas Abbildung 2-13: Einbaulage horizontal und vertikal www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de... -
Seite 13: Thermische Isolierung
Bei Geräten, die in explosionsgefährdeten Bereichen verwendet werden, gelten zusätzliche Vorkehrungen in Bezug auf die maximale Temperatur und die Isolierung. Informationen hierzu finden Sie in der Ex-Dokumentation. Abbildung 2-14: Entlüftungsöffnungen frei lassen 1 Signalwandler 2 Anschlussdose 3 Entlüftungsöffnungen 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com... -
Seite 14: Montage Feldgehäuse, Getrennte Ausführung
2.10.1 Rohrmontage Abbildung 2-15: Rohrmontage des Feldgehäuses 1 Fixieren Sie den Messumformer am Rohr. 2 Befestigen Sie den Messumformer mit Standard U-Bolzen und Unterlegscheiben. 3 Ziehen Sie die Muttern an. www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de... -
Seite 15: Anzeige Der Feldgehäuse-Ausführung Drehen
Nach jedem Öffnen eines Gehäusedeckels muss das Gewinde gesäubert und eingefettet werden. Verwenden Sie nur harz- und säurefreies Fett. Achten Sie darauf, dass die Gehäusedichtung korrekt angebracht sowie sauber und unbeschädigt ist. 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com... -
Seite 16: Elektrische Anschlüsse
Abbildung 3-1: Anschluss von Signalleitung an Messumformer 1 Messumformer 2 Offene Anschlussdose 3 Werkzeug zum Lösen der Steckverbinder 4 Kennzeichnung an Leitung 5 Führen Sie die Leitung (1-Kanal-Durchflussmessgerät) oder die Leitungen (2-Kanal-Durchflussmessgerät) durch die Kabelverschraubungen ein. www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de... - Seite 17 2 Kabelverschraubungen 3 Erdungsklemmen 4 Leitung mit Abschirmbuchse aus Metall Abbildung 3-3: Anschließen der Leitungen am Messumformer INFORMATION! Schließen Sie die Leitung an den Steckverbinder mit ähnlicher numerischer Kennzeichnung an. 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com...
-
Seite 18: Anschluss Der Hilfsenergie
3 24 VAC/DC (AC: -15% / +10%; DC: -25% / +30%), 22 VA oder 12 W GEFAHR! Das Gerät muss vorschriftsmäßig geerdet sein, um das Bedienpersonal vor elektrischem Schlag zu schützen. www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de... -
Seite 19: Elektrische Leitungen Korrekt Verlegen
1 Verlegen Sie die Leitung kurz vor dem Gehäuse in einer Schleife. 2 Ziehen Sie die Verschraubung der Kabeleinführung fest an. 3 Montieren Sie das Gehäuse niemals mit den Leitungseinführungen nach oben. 4 Verschließen Sie nicht benötigte Leitungseinführungen mit einem Dichtstopfen. 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com... -
Seite 20: Übersicht Der Eingänge Und Ausgänge
Gehäuseausführungen mit Anschlussraum in der Ausführung Ex d (druckfeste Kapselung) oder Ex e (erhöhter Sicherheit) lieferbar. • Für den Anschluss und die Bedienung der Ex-Geräte ist die Zusatzanleitung zu beachten. www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de... -
Seite 21: Beschreibung Der Cg-Nummer
Zwei aktive Stromeingänge (für Ex i E/A) Kein zusätzliches Modul installiert Kein weiteres Modul möglich Tabelle 3-1: Beschreibung der Abkürzungen und CG-Kennung für mögliche Zusatzmodule an Klemmen A und B 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com... -
Seite 22: Feste, Nicht Veränderbare Eingangs-/ Ausgangsversionen
® NAMUR + HART aktiv passiv 3 4 0 passiv NAMUR NAMUR ® + HART passiv passiv 2 5 0 aktiv aktiv 1 Funktion durch Umklemmen zu ändern 2 Umstellbar www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de... -
Seite 23: Veränderbare Eingangs-/ Ausgangsversionen
V/D+ (1) V/D- (1) Modbus (Option) G _ _ max. 2 Zusatzmodule für Kl. A + B Common Sign. B Sign. A (D1) (D0) 1 Umstellbar 2 Nicht aktivierter Busabschluss 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com... -
Seite 24: Technische Daten
= 155 mm / 6,1" b = 230 mm / 9,1" c = 260 mm / 10,2" Gesamthöhe = H + a 1 Der Wert kann je nach verwendeten Kabelverschraubungen variieren. www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de... -
Seite 25: Messwertaufnehmer Aus Kohlenstoffstahl
PN [bar] PN 16 PN 16 PN 16 Tabelle 4-2: Abmessungen und Gewicht in mm und kg 1 Di = Innendurchmesser an Flanschdichtfläche. Der Innendurchmesser des Rohres kann kleiner sein. 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com... - Seite 26 35,8 31,5 32,0 23,3 Tabelle 4-4: Abmessungen und Gewichte in Zoll / mm und lb / kg 1 Di = Innendurchmesser an Flanschdichtfläche. Der Innendurchmesser des Rohres kann kleiner sein. www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de...
-
Seite 27: Abmessungen
37,0 21,6 2438 1106 Tabelle 4-6: Abmessungen und Gewichte in Zoll / mm und lb / kg 1 Di = Innendurchmesser an Flanschdichtfläche. Der Innendurchmesser des Rohres kann kleiner sein. 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com... - Seite 28 23,1 25,2 11,8 1382 Tabelle 4-7: Abmessungen und Gewichte in Zoll / mm und lb / kg 1 Di = Innendurchmesser an Flanschdichtfläche. Der Innendurchmesser des Rohres kann kleiner sein. www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de...
-
Seite 29: Messumformergehäuse
5,40 9,30 7,75 4,75 6,10 11,60 10,90 12,60 Tabelle 4-9: Abmessungen und Gewicht in Zoll und lb INFORMATION! Das Gewicht eines Feld-Messumformergehäuses aus Edelstahl beträgt 14 kg / 30,9 lb 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com... -
Seite 30: Montageplatte Des Feldgehäuses
TECHNISCHE DATEN OPTISONIC 7300 4.1.3 Montageplatte des Feldgehäuses Abbildung 4-3: Abmessungen der Montageplatte für das Feldgehäuse [mm] [Zoll] Ø9 Ø0,4 Tabelle 4-10: Abmessungen in mm und Zoll www.krohne.com 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de... -
Seite 31: Notizen
NOTIZEN OPTISONIC 7300 11/2018 - 4002312902 - QS OPTISONIC 7300 R04 de www.krohne.com... - Seite 32 • Temperatur • Druck • Prozessanalyse • Services Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.: +49 203 301 0 Fax: +49 203 301 10389 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
