Digitaler Anzeigebildschirm; Aufbau Des Lokalen Anzeigebildschirms; Tastenfunktionen; Bildschirmassistent - KROHNE OPTIWAVE 6300 C Schnellstartanleitung

OPTIWAVE 6300 C

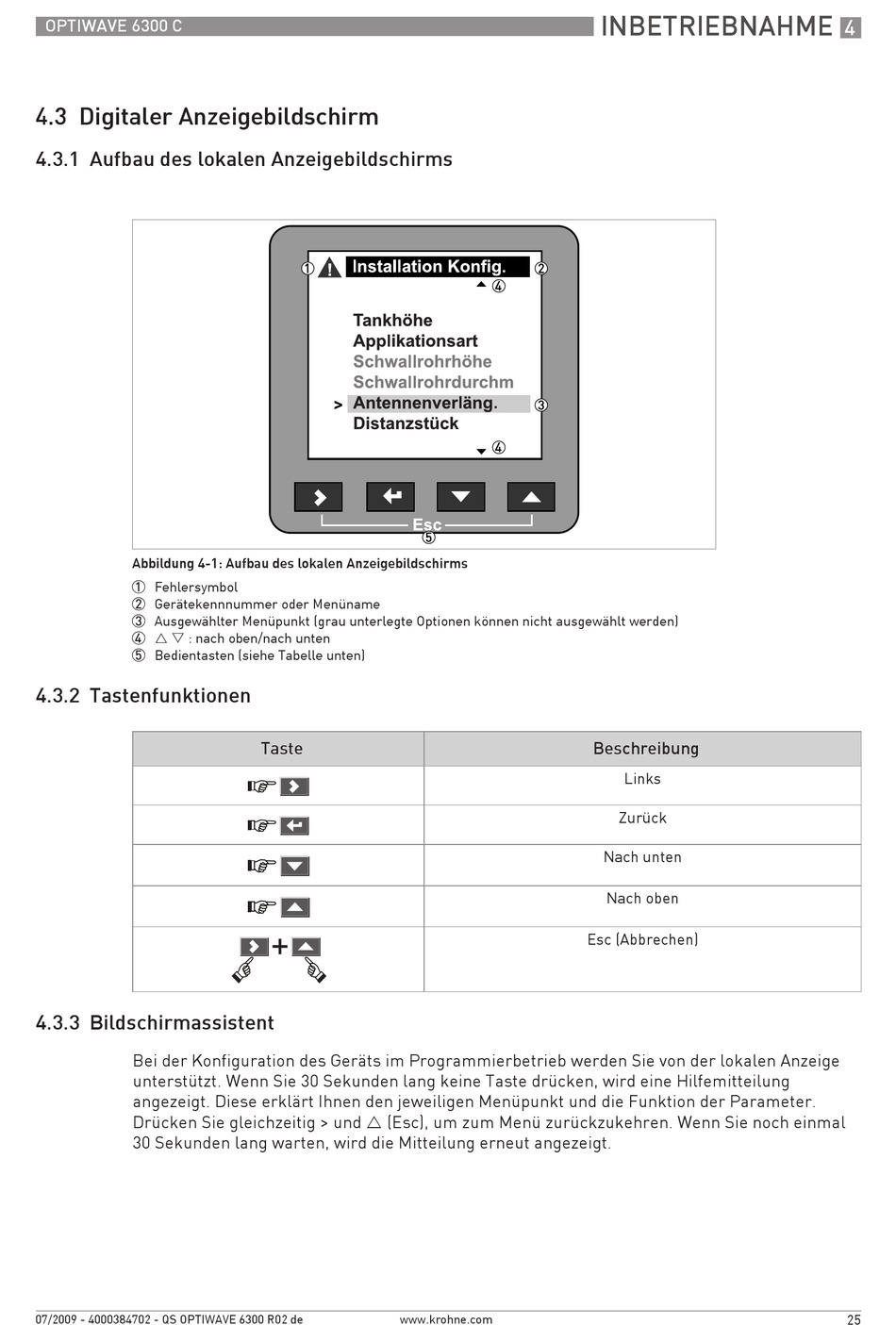

4.3 Digitaler Anzeigebildschirm

4.3.1 Aufbau des lokalen Anzeigebildschirms

Abbildung 4-1: Aufbau des lokalen Anzeigebildschirms
1 Fehlersymbol
2 Gerätekennnummer oder Menüname
3 Ausgewählter Menüpunkt (grau unterlegte Optionen können nicht ausgewählt werden)
4 : nach oben/nach unten
5 Bedientasten (siehe Tabelle unten)

4.3.2 Tastenfunktionen

4.3.3 Bildschirmassistent

Bei der Konfiguration des Geräts im Programmierbetrieb werden Sie von der lokalen Anzeige
unterstützt. Wenn Sie 30 Sekunden lang keine Taste drücken, wird eine Hilfemitteilung
angezeigt. Diese erklärt Ihnen den jeweiligen Menüpunkt und die Funktion der Parameter.
Drücken Sie gleichzeitig > und
30 Sekunden lang warten, wird die Mitteilung erneut angezeigt.
07/2009 - 4000384702 - QS OPTIWAVE 6300 R02 de
Taste
(Esc), um zum Menü zurückzukehren. Wenn Sie noch einmal
www.krohne.com
INBETRIEBNAHME
Beschreibung
Links
Zurück
Nach unten
Nach oben
Esc (Abbrechen)
4
25
