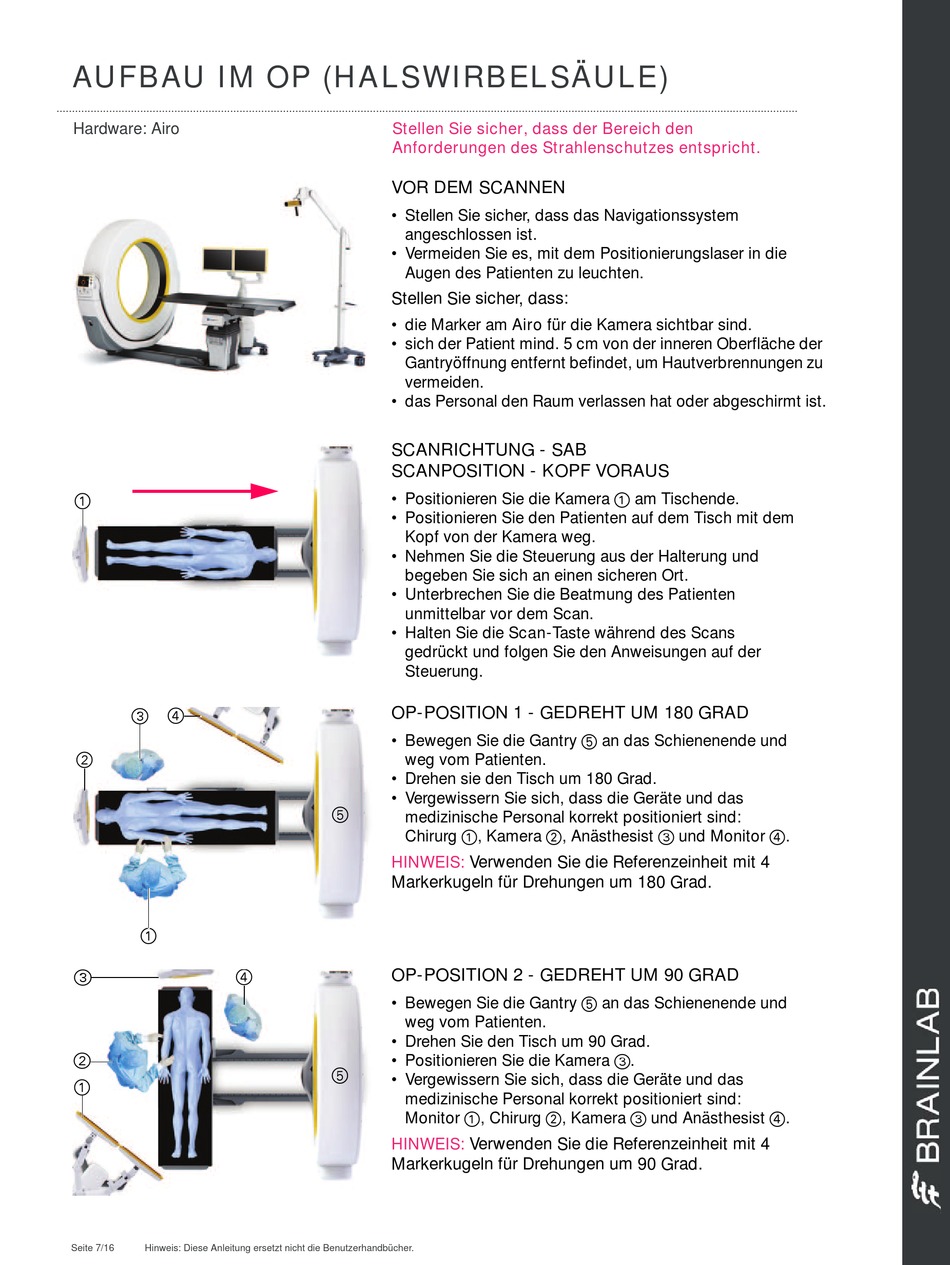

AUFBAU IM OP (HALSWIRBELSÄULE)
...............................................................................................................................................................................................................................................
Hardware: Airo
a
d
f
s
a
d
s
a
Seite 7/16
Hinweis: Diese Anleitung ersetzt nicht die Benutzerhandbücher.
Stellen Sie sicher, dass der Bereich den
Anforderungen des Strahlenschutzes entspricht.
VOR DEM SCANNEN
• Stellen Sie sicher, dass das Navigationssystem
angeschlossen ist.
• Vermeiden Sie es, mit dem Positionierungslaser in die
Augen des Patienten zu leuchten.
Stellen Sie sicher, dass:
• die Marker am Airo für die Kamera sichtbar sind.
• sich der Patient mind. 5 cm von der inneren Oberfläche der
Gantryöffnung entfernt befindet, um Hautverbrennungen zu
vermeiden.
• das Personal den Raum verlassen hat oder abgeschirmt ist.
SCANRICHTUNG - SAB
SCANPOSITION - KOPF VORAUS
• Positionieren Sie die Kamera a am Tischende.
• Positionieren Sie den Patienten auf dem Tisch mit dem
Kopf von der Kamera weg.
• Nehmen Sie die Steuerung aus der Halterung und
begeben Sie sich an einen sicheren Ort.
• Unterbrechen Sie die Beatmung des Patienten
unmittelbar vor dem Scan.
• Halten Sie die Scan-Taste während des Scans
gedrückt und folgen Sie den Anweisungen auf der
Steuerung.
OP-POSITION 1 - GEDREHT UM 180 GRAD
• Bewegen Sie die Gantry g an das Schienenende und
weg vom Patienten.
• Drehen sie den Tisch um 180 Grad.
• Vergewissern Sie sich, dass die Geräte und das
g
medizinische Personal korrekt positioniert sind:
Chirurg a, Kamera s, Anästhesist d und Monitor f.
HINWEIS:
Markerkugeln für Drehungen um 180 Grad.
OP-POSITION 2 - GEDREHT UM 90 GRAD
f
• Bewegen Sie die Gantry g an das Schienenende und
weg vom Patienten.
• Drehen Sie den Tisch um 90 Grad.
• Positionieren Sie die Kamera d.
g
• Vergewissern Sie sich, dass die Geräte und das
medizinische Personal korrekt positioniert sind:
Monitor a, Chirurg s, Kamera d und Anästhesist f.
HINWEIS:
Markerkugeln für Drehungen um 90 Grad.
Verwenden Sie die Referenzeinheit mit 4
Verwenden Sie die Referenzeinheit mit 4
