Wellenenden mit Passfeder
Die Passfedervereinbarung von Welle und Abtriebselement muss die jeweilig richtige
Auswuchtart haben und richtig montiert sein.
Die Auswuchtgüte entspricht der Schwinggrößenstufe "A" an der kompletten Maschine,
Schwinggrößenstufe "B" ist optional möglich. Um die Auswuchtgüte sicherzustellen, stellen Sie
bei kürzerem oder längerem Abtriebselement sicher, dass sich die Passfedervereinbarungen von
Nabe und Maschinenwelle ergänzen:

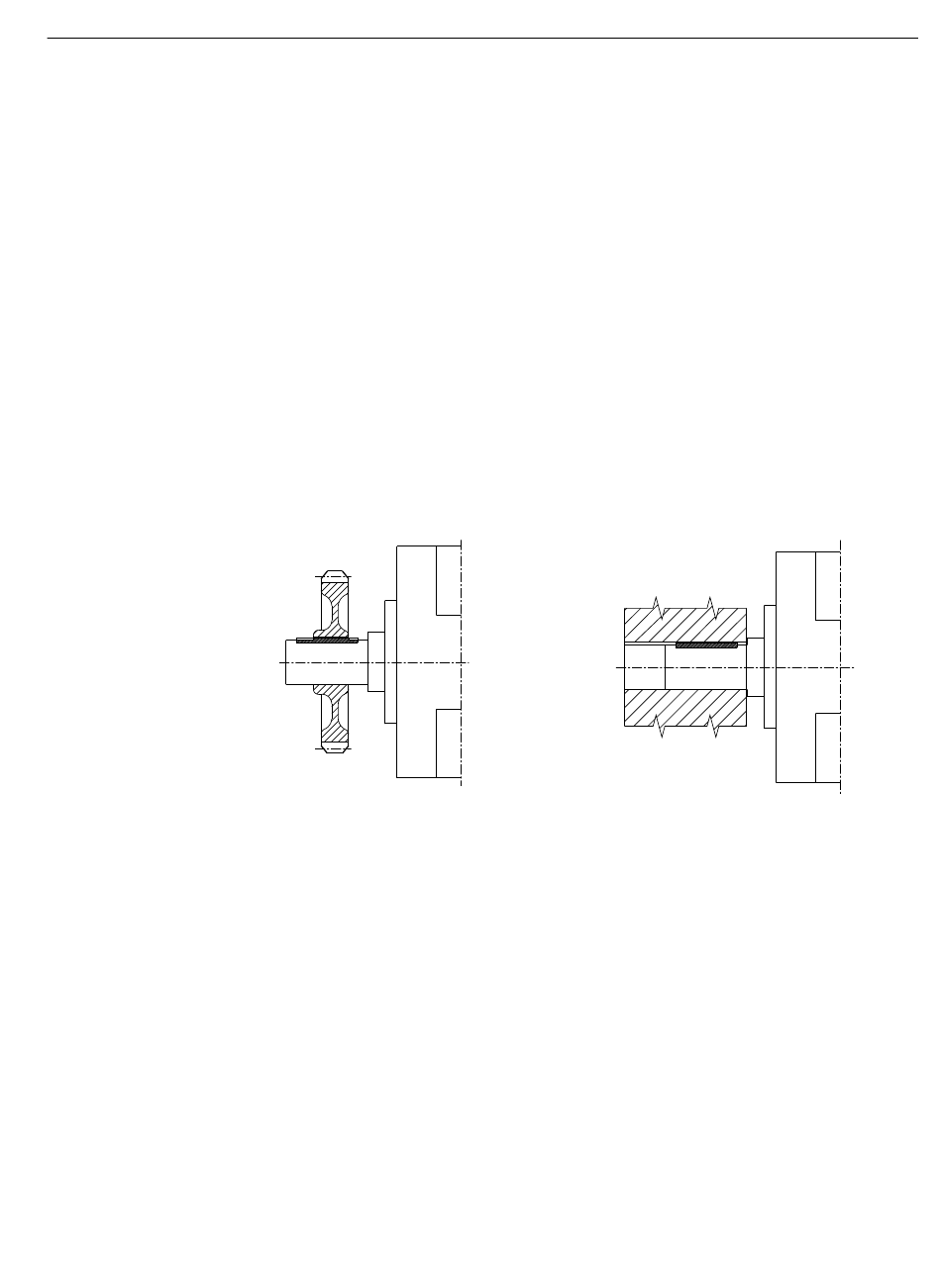

• Wenn das Abtriebselement bei Wuchtart "H" kürzer ist als die Passfeder, dann arbeiten Sie
den aus Wellenkontur und Abtriebselement herausragenden Teil der Passfeder ab oder
sorgen Sie für Massenausgleich.
• Wenn das Abtriebselement länger ist als die Passfeder, dann berücksichtigen Sie beim
Wuchten der Kupplung den von der Passfeder nicht ausgefüllten Teil der Kupplungsnut.
Bei allen vierpoligen Maschinen mit einer Frequenz ≥ 60 Hz gilt Folgendes:
• Wenn die Kupplungsnabe kürzer als die Passfeder ist, setzten Sie die Passfeder ab.
• Der Schwerpunkt der Kupplungshälfte soll innerhalb der Länge des Wellenendes sein.
• Die verwendete Kupplung soll für Systemwuchtung vorbereitet sein.
Gleichen Sie den Versatz an der Kupplung zwischen elektrischen Maschinen gegenüber
Arbeitsmaschinen so aus, dass die max. zulässigen Schwingwerte nach ISO 10816-3 nicht
überschritten werden.
5.6.6 Axial- und Radialkräfte
Die zulässigen Werte für Axial- und Radialkräfte können Sie beim Servicecenter erfragen oder im
Katalog für die Maschine nachschlagen.
