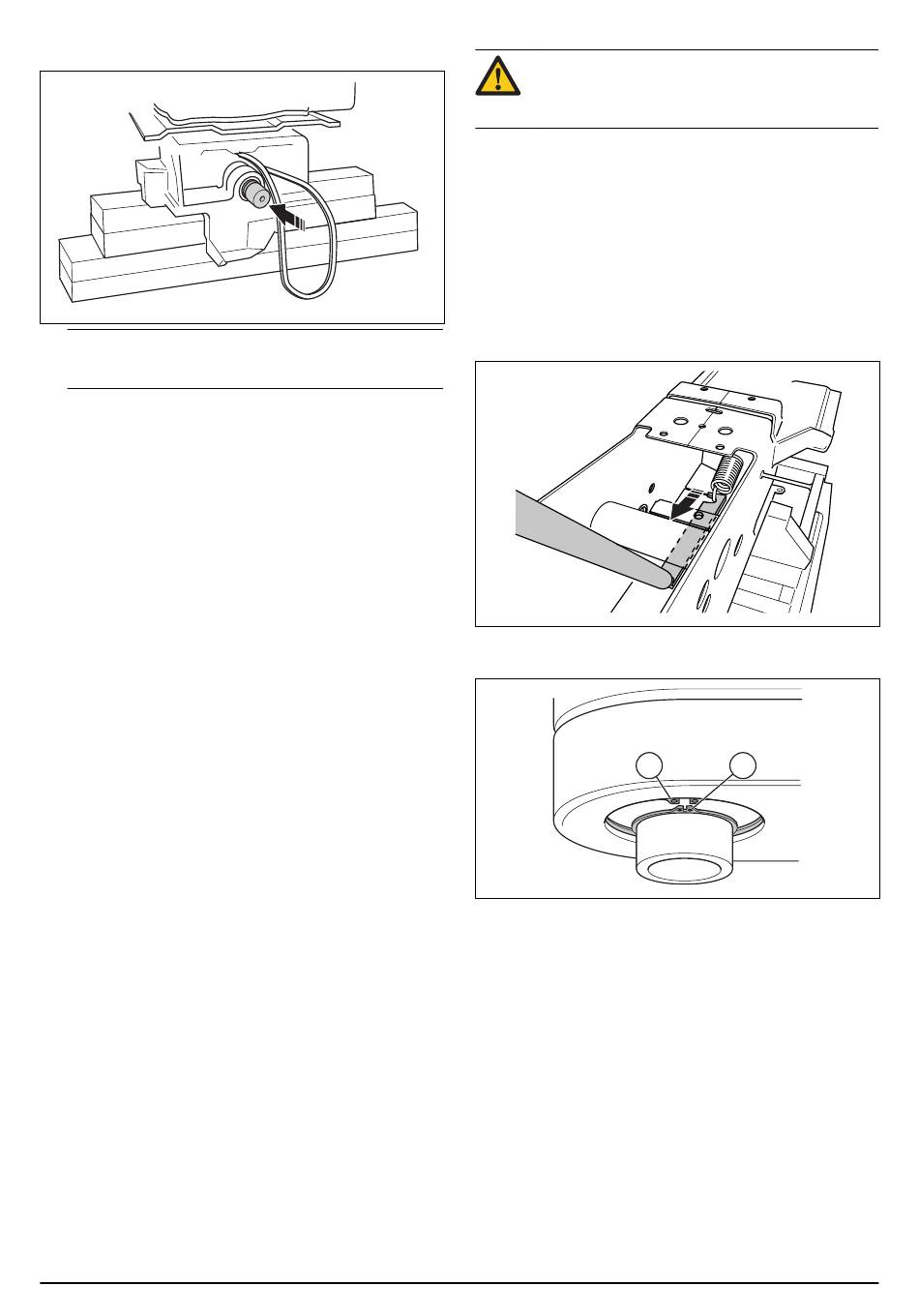

9.1.6.3 So montieren Sie die schwenkbare Hinterachse

1. Setzen Sie die Achse in die Buchsen.
Hinweis: Stellen Sie sicher, dass das Loch am
Achsenpunkt nach hinten zeigt.
2. Bringen Sie die Scheibe und den Sprengring am
vorderen Ende der schwenkbaren Hinterachse an.
3. Bringen Sie den Verschmutzungsschutz etwa ⅔ weit
auf der Achse an.
4. Schmieren Sie die Achse auf beiden Seiten des
Verschmutzungsschutzes.
5. Schieben Sie den hinteren Rahmen nach vorne und
drücken Sie ihn auf die schwenkbare Hinterachse.
6. Bringen Sie die Scheibe und den Sprengring an der
schwenkbaren Hinterachse an.
7. Bringen Sie den hinteren Riemen wieder an.
8. Bringen Sie das Gebläse für das hydrostatische
Getriebe an.
9. Installieren Sie den Hydrostatzug. Vergewissern Sie
sich, dass das hydrostatische Getriebe richtig
eingestellt ist. Siehe
Hydrostatzug ein auf Seite 47 .
10. Installieren Sie den Bremszug an Geräten mit
Zweiradantrieb.
11. Installieren Sie die Spannrollenfeder.
12. Installieren Sie die Hinterräder.
13. Senken Sie das Gerät ab.
14. Verbinden Sie die Hydraulikschläuche mit den
Kupplungen unter dem Gerät.
15. Füllen und entlüften Sie das hydrostatische
Getriebesystem. Siehe
Antriebssystem auf Seite 40 .
16. Installieren Sie die Getriebeabdeckung.
26 - Reparaturanweisungen
So stellen Sie den
So entlüften Sie das
9.1.6.4 So tauschen Sie das Knicklenkungslager aus
WARNUNG: Verwenden Sie beim Ausbau und
Einbau der Zentralfeder Schutzbrille und
Schutzhandschuhe.
1. Führen Sie die Schritte 1-11 in Abschnitt
Sie den Motor aus und wieder ein auf Seite 27 aus.
2. Demontieren Sie die schwenkbare Hinterachse.
So demontieren Sie die schwenkbare
Siehe
Hinterachse auf Seite 24 .
3. Wenn Ihr Gerät über eine mittlere Feder verfügt,
entfernen Sie die mittlere Feder. Die Spannung in
der Zentralfeder ist sehr hoch. Verwenden Sie das
Spezialwerkzeug für die Zentralfeder zum Lösen der
Wartungswerkzeuge auf Seite 3 .
Zentralfeder. Siehe
4. Entfernen Sie den inneren Sprengring (A) vom
unteren Lager.
B
5. Entfernen Sie die Spindel.
6. Entfernen Sie den äußeren Sprengring (B) und
heben Sie das untere Lager heraus.
So bauen
A
