Fehlerbehandlung und Diagnose

10.1

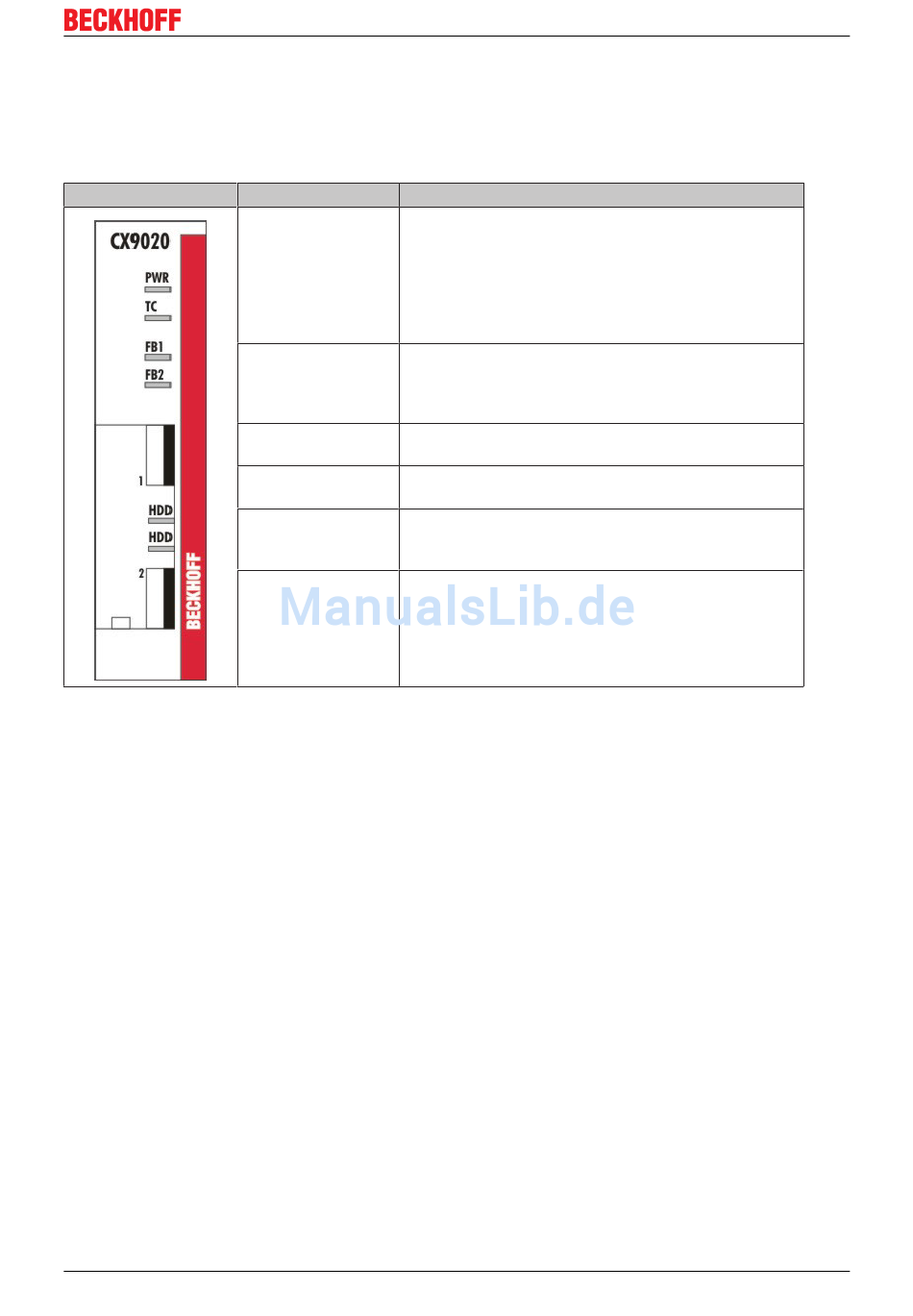

Diagnose-LEDs

Anzeige
CX9020
LED Bedeutung
PWR Spannungsversorgung Die Power LED leuchtet bei
Anschluss an ein Netzteil mit eingeschalteter
Spannungsversorgung (grün) auf.
Die LED blinkt schnell (rot) wenn ein Fehler in der
Spannungsversortgung vorliegt
Die LED blinkt langsam (rot), wenn keine oder eine
fehlerhaft µSD Karte gesteckt ist.
TC TwinCAT Status LED TwinCAT ist im Run-Modus
(grün)
TwinCAT ist im Stop-Modus (rot)
TwinCAT ist im Konfig-Modus (blau)
FB1 Status LED1 für Feldbus (Funktion wird bei der
Feldbusschnittstelle beschrieben)
FB2 Status LED2 für Feldbus (Funktion wird bei der
Feldbusschnittstelle beschrieben)
HDD 1 Blinkt bei Zugriff auf µSD-Karte in Slot 1. Bei
Lesezugriff blinkt die LED grün.
Bei Schreibzugriff blinkt die LED gelb.
HDD 2 Blinkt bei Zugriff auf µSD-Karte in Slot 2. Bei
Lesezugriff blinkt die LED grün.
Bei Schreibzugriff blinkt die LED gelb.
