Beschreibung der Schnittstellen
5.3

DVI-D (X200)

VGA-Adapter nicht kompatibel
Die DVI Schnittstelle führt keine VGA Signale aus, so dass der Anschluss von CRT-VGA
Monitoren an den Embedded-PC nicht möglich ist.
Hinweis
Ein DVI-D zu VGA-Adapter kann nicht verwendet werden
Die DVI-D Schnittstelle überträgt digitale Daten und eignet sich für den Anschluss an digitale Displays. Die
Auflösung am Bildschirm oder Beckhoff Control Panel ist abhängig von der Entfernung zum Anzeigegerät.
Die maximale Entfernung beträgt 5 m. Beckhoff bietet verschiedene Panels mit integrierter "DVI-
Verlängerung" an. Damit ist eine Kabellänge bis zu 50 Metern möglich.

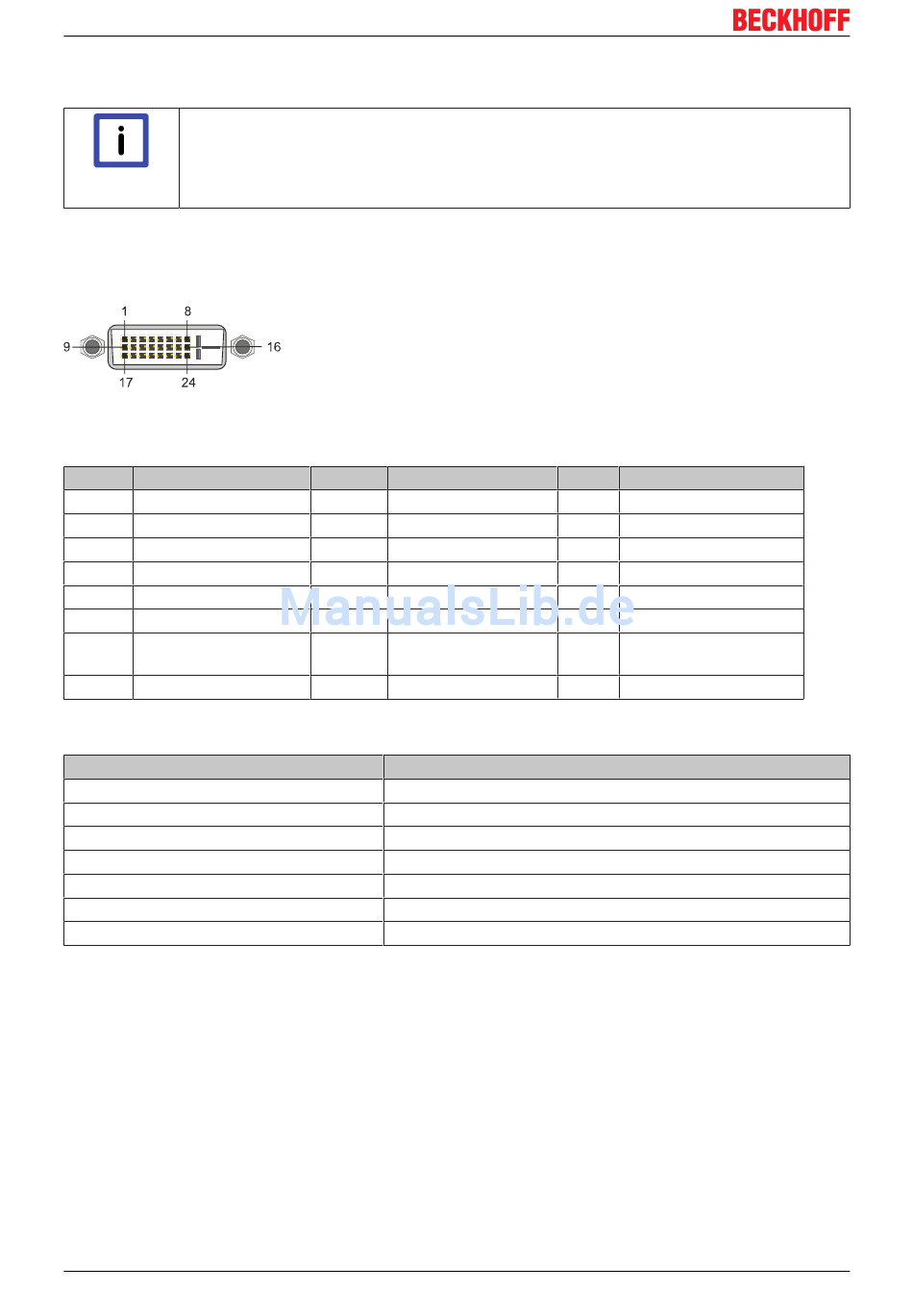

Abb. 8: DVI-D-Schnittstelle X200.
Tab. 8: DVI-D-Schnittstelle X200, PIN-Belegung.
Pin Belegung
1 TMDS Data 2-
2 TMDS Data 2+
3 TMDS Data 2/4 Shield 11
4 not connected
5 not connected
6 DDC Clock
7 DDC Data
8 Analog Vertical Sync
Tab. 9: DVI-D-Schnittstelle X200, Auflösung am Bildschirm.
Auflösung in Pixel
1920 x 1200
1920 x 1080
1600 x 1200
1280 x 1024
1024 x 768
800 x 600
640 x 480
Der Embedded-PC unterstützt nach dem DVI-Standard auch höhere Auflösungen. Auf dem Embedded-PC
kann eine maximale Auflösung von 2560 x 1440 Pixeln eingestellt werden. Ob diese Auflösung erreicht wird,
ist abhängig vom eingesetzten Monitor, der Kabelqualität und der Kabellänge.
18
Pin Belegung
9 TMDS Data 1-
10 TMDS Data 1+
TMDS Data 1/3 Shield 19
12 not connected
13 not connected
14 + 5V Power
15 Ground ( +5V, Analog
H/V Sync)
16 Hot Plug Detect
Entfernung der Schnittstelle vom Monitor
5 m
5 m
5 m
5 m
5 m
5 m
5 m
Version: 1.8
Pin Belegung
17 TMDS Data 0-
18 TMDS Data 0+
TMDS Data 0/5 Shield
20 not connected
21 not connected
22 TMDS Clock Shield
23 TMDS Clock +
24 TMDA Clock -
CX9020
