7. Ausbau des vorderen Gehäuses

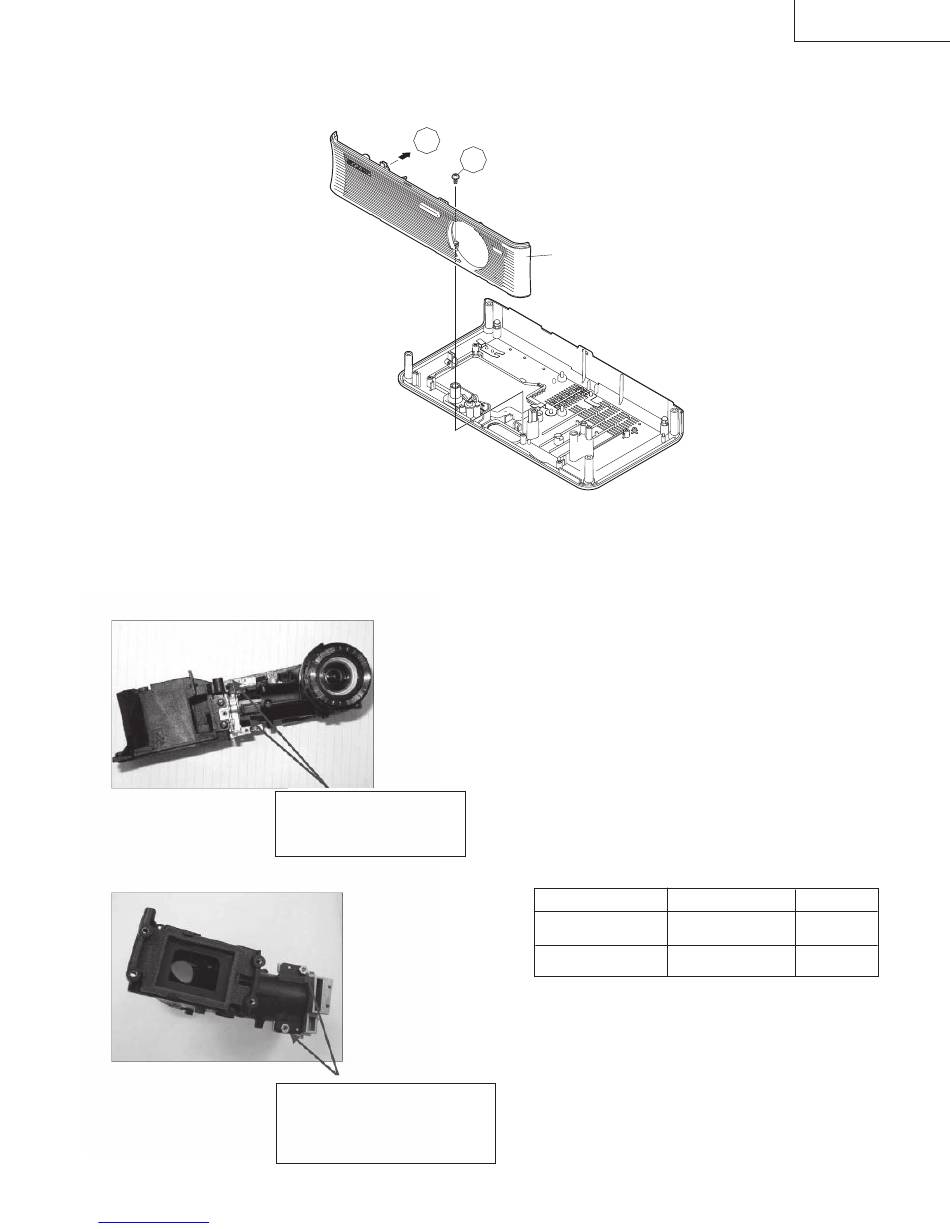

7-1. Die Befestigungsschraube für das vordere Gehäuse entfernen.
7-2. Den Leitungsdraht des Drahthalters abtrennen, dann das vordere Gehäuse abnehmen.
● Lösung, wenn die Schrauben für die optische Lautwerk-Einkeit überdreht sind
Wenn bei Wartungsarbeiten die Schraube (LX-BZA507WJFN) überdreht ist, diese (LX-BZA507WJFN) wegwerfen,
und mit der Schraube (XBBS92506000) und Mutter (XNESN25-02000) sichern.
1. Unter normalen Umstände
2. Lösung, wenn die Schrauben überdreht sind
Downloaded from www.Manualslib.com
Screw:LX-BZA057WJFN
Screw torque:
0.20+/-0.03Nm
Nut:M2.5(XNESN25-02000)
Screw:XBBS925P06000
Screw torque:
0.29+/-0.03Nm
manuals search engine
7-2
7-1
Vordere Gehäuse
Part No.
XNESN25-02000
XBBS925P06000
59
XR-1X
Description Cord
Nut AB
Screw AA
