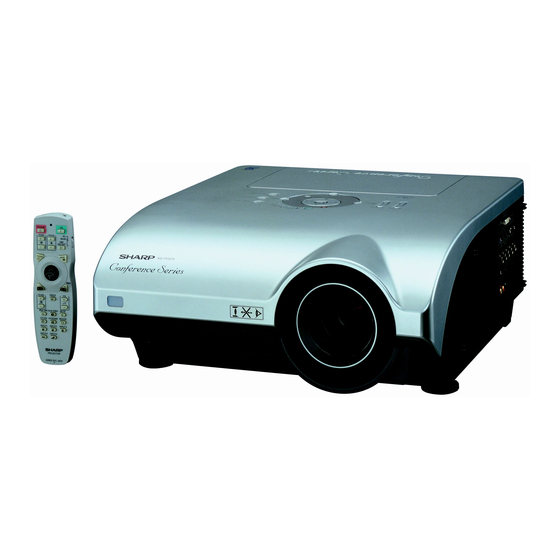

Seite 1 XG-PH50X XG-PH50X-NL SERVICE MANUAL SERVICE-ANLEITUNG S35G5XG-PH50X MULTIMEDIA PROJECTOR MULTIMEDIA-PROJEKTOR XG-PH50X MODELS XG-PH50X-NL MODELLE In the interests of user-safety (Required by safety regulations in some countries) the set should be re- stored to its original condition and only parts identical to those specified should be used.
Seite 2: Inhaltsverzeichnis
XG-PH50X XG-PH50X-NL CONTENTS Page Page • SPECIFICATIONS ..........3 • BLOCK DIAGRAM ........136 • IMPORTANT SERVICE SAFETY • OVERALL WIRING DIAGRAM ..... 138 NOTES (for USA) ..........4 • WAVEFORMS ..........140 • NOTE TO SERVICE PERSONNEL ....6 •...
Seite 3: Specifications
(9NK3797200400), Projector manual and technical reference CD-ROM (9NK3532094500), Operation manual (9NK5010011800) As a part of policy of continuous improvement, SHARP reserves the right to make design and specification changes for product improvement without prior notice. The performance specifica- tion figures indicated are nominal values of production units. There may be some deviations from...
Seite 4: Important Service Safety Notes (For Usa)
XG-PH50X XG-PH50X-NL IMPORTANT SERVICE SAFETY NOTES (for USA) Ë Service work should be performed only by qualified service technicians who are thoroughly familiar with all safety checks and servicing guidelines as follows: » Use an AC voltmeter with sensitivity of 5000 ohm per WARNING volt., or higher, sensitivity to measure the AC voltage...
Seite 5 XG-PH50X XG-PH50X-NL PRECAUTIONS A PRENDRE LORS DE LA REPARATION Ë Ne peut effectuer la réparation qu' un technicien spécialisé qui s'est parfaitement accoutumé à toute vérification de sécurité et aux conseils suivants. AVERTISSEMENT conduite électrique ou une prise de terre branchée à la 1.
Seite 6: Note To Service Personnel
XG-PH50X XG-PH50X-NL NOTE TO SERVICE NOTE POUR LE PERSONNEL PERSONNEL D’ENTRETIEN 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6...
Seite 7 XG-PH50X XG-PH50X-NL 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6...
Seite 8 XG-PH50X XG-PH50X-NL WARNING: High brightness light source, do not stare into the beam of light, or view directly. Be especially careful that children do not stare directly in to the beam of light. WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS UNIT TO MOISTURE OR WET LOCATIONS.
Seite 9 XG-PH50X XG-PH50X-NL Precautions for using lead-free solder 1 Employing lead-free solder "PWBs" of this model employs lead-free solder. The LF symbol indicates lead-free solder, and is attached on the PWBs and service manuals. The alphabetical character following LF shows the type of lead-free solder.
Seite 10: Operation Manual
XG-PH50X XG-PH50X-NL Operation Manual...
Seite 11 XG-PH50X XG-PH50X-NL...
Seite 12 XG-PH50X XG-PH50X-NL...
Seite 13 XG-PH50X XG-PH50X-NL...
Seite 14 XG-PH50X XG-PH50X-NL...
Seite 15 XG-PH50X XG-PH50X-NL Connection Pin Assignments...
Seite 16 XG-PH50X XG-PH50X-NL...
Seite 17: Dimensions
XG-PH50X XG-PH50X-NL DIMENSIONS Units: inches (mm) Rear View Top View Side View Side View (410) (110.1) Front View (94.9) (179) (179) (145.5) (17.5) Bottom View (77.27)
Seite 18: Removing Of Major Parts
XG-PH50X XG-PH50X-NL REMOVING OF MAJOR PARTS 1. Removing the Lamp Unit 1-1. Remove the screw from the lamp cover and detach the lamp cover. 1-2. Remove the four screws from the lamp units and take out the lamp units. Lamp Unit 1...
Seite 19: Removing The Top Cover
XG-PH50X XG-PH50X-NL 2. Removing the Top Cover 2-1. Remove the two screws from the top cover. 2-2. Slowly lift the back of the top cover and disconnect the operation key connectors (KY1 and KY2). Pull up and off the top cover.
Seite 20 XG-PH50X XG-PH50X-NL For XG-PH50X-NL, the lens removal operations (sections 3 - 6) are unnecessary. 3. Removing the Lens Hood 3-1. Slowly lift the lens hood up until it can be moved forward and then move it forward and detach the lens hood.
Seite 21 XG-PH50X XG-PH50X-NL 5. Removing the Lens Trim 5-1. Rotate the lens trim counterclockwise and then detach the lens trim. Lens Trim...
Seite 22 XG-PH50X XG-PH50X-NL 6. Removing the Standard Lens 6-1. Disconnect the standard lens connector (SL). 6-2. Remove the three screws from the standard lens and take out the standard lens. Standard Lens...
Seite 23 XG-PH50X XG-PH50X-NL 7. Removing the Top Cabinet 7-1. Remove the screw from IR(Front) unit, take out the IR(Front) unit and then disconnect the IR(Front) unit connector (RC). 7-2. Remove the sixteen screws from the top cabinet and then pull up and off the top cabinet.
Seite 24 XG-PH50X XG-PH50X-NL 8. Removing the Handle Bracket3 8-1. Remove the Twelve screws from the handle bracket3 and detach the handle bracket3. Handle Bracket3...
Seite 25: Terminal Unit
XG-PH50X XG-PH50X-NL 9. Removing the PWBA Units 9-1. Disconnect all the connector from the Main Unit. 9-2. Remove the four screws from the Main Unit. Detach the Main Unit from the PC I/F Unit. 9-3. Remove the two spacers from the PC I/F Unit.
Seite 26 XG-PH50X XG-PH50X-NL 10. Removing the Optical Engine 10-1. Remove the screw from the rod duct and then detach the rod duct. 10-2. Remove the screw from the lamp channel top. 10-3. Unhook the front of the lamp channel top and take it out.
Seite 27 XG-PH50X XG-PH50X-NL 11. Removing the Lens Shift 11-1. Remove the eight screws from the lens shift and then lift the lens shift out of position. 11-1 Lens Shift Chassis...
Seite 28 XG-PH50X XG-PH50X-NL 12. Removing the Terminal Unit 12-1. Remove the five screws from the terminal bracket, lift the terminal bracket and then disconnect the AC socket. 12-2. Remove the six spacers from the terminal unit. 12-3. Remove the six screws from the terminal unit and take out the terminal unit.
Seite 29: Removing The Filter Unit
XG-PH50X XG-PH50X-NL 13. Removing the Filter Unit 13-1. Disconnect all the connectors from the filter unit. Remove the four screws from the filter unit and then take it out. 13-1 Filter Unit Chassis 14. Removing the IR(Rear) Unit 14-1 Disconnect all the connectors from the power unit. Remove the six screws from the Plate and then take out the Plate.
Seite 30 XG-PH50X XG-PH50X-NL 15. Removing the Power Unit and Audio Unit 15-1. Remove the four screws from the power unit. 15-2. Detach the power air guide from the power channel upper. 15-3. Remove the four screws from the power channel down and then disconnect the two power connector PR.
Seite 31: Resetting The Total Lamp Timer
5% or less, or when you notice a significant deterioration in the picture and color quality. The lamp life (percentage) can be checked with the on-screen display. Purchase a replacement lamp unit of type AN-PH50LP1 and AN-PH50LP2 from your place of purchase, nearest Sharp Authorized Projector Dealer or Service Center.
Seite 32 XG-PH50X XG-PH50X-NL...
Seite 33: Electrical Adjustment
XG-PH50X XG-PH50X-NL ELECTRICAL ADJUSTMENT - Turn on the power (lamp on state) and wait for 15 minutes for aging. - Enter the adjustment process mode with S3602 (tact switch) on the main board. In case that top cabinet covered S3602, you can enter by pushing key continuously in sequence.
Seite 34 XG-PH50X XG-PH50X-NL Adjusting point Adjusting conditions Adjusting procedure 1. Check that the value is 115. 5-1 Adjustment of 1. Select the following group Video bright- and subject. ness Group : VIDEO Subject : BRIGHT 1. Select the following group 1. Check that the value is 96.
Seite 35 XG-PH50X XG-PH50X-NL Adjusting point Adjusting conditions Adjusting procedure 1. Feed the 50% gray pattern 1. Adjust V-R1-GAIN and V-B1-GAIN so that x-value adjustment of signal (NTSC, burst signal) should be 290 ± 3 and y-value should be 310 ± 3.
Seite 36 XG-PH50X XG-PH50X-NL PC I/F adjustment method (Note) Since the PC I/F unit is initialized with S1, do not carry out S1. The PC I/F unit is already adjusted. When the PC I/F unit must be adjusted, in such case as S1 is carried out by mistake, adjust it according to the...
Seite 37 XG-PH50X XG-PH50X-NL Special 232c command for factory...
Seite 38 XG-PH50X XG-PH50X-NL How to enter Service Mode Select the group"Option2"by user menu and then select "service Mode". Enter the password "9303" How to adjust in service mode - Select the group to adjust with the DOWN key or the UP key, and enter the adjustment item with the ENTER key on the remote control or key pad.
Seite 39 XG-PH50X XG-PH50X-NL others effective group Subject initial value adjustment source/mode range switch of component VIDEO COMP-FILTER 0 : filter off, 1 : filter on INPUT1 / component low pass filter switch of RGB low pass filter RGB-FILTER 0 : filter off, 1 : filter on...
Seite 40 XG-PH50X XG-PH50X-NL Failure mode when the lamp does not light up even when powered on 1. Status of LED • POWER does not light up. The sub CPU (IC3603) does not start. Check the peripheral circuits. • POWER blinks in red.
Seite 41 XG-PH50X XG-PH50X-NL 4. Disabling of the sensors Caution: When the unit is returned to a user with the sensors disabled, the cabinet may be deformed by heat because the protection function does not work. After completion of inspection, be sure to restore the sensors to their original state.
Seite 42: Troubleshooting Table
XG-PH50X XG-PH50X-NL TROUBLESHOOTING TABLE...
Seite 43 XG-PH50X XG-PH50X-NL Check S-Video signal input. Go to "Checking the S-Video signal circuit". Are there signal "C" at C418 output? Are there signal "Y" at C419 output? Check C418, C419 and their peripheral circuits. Are there signal "C" at emitter of Q414 output? Are there signal "Y"...
Seite 44 XG-PH50X XG-PH50X-NL Check Video signal input. Go to "Checking the Video circuit". Are there signal at C411 output? Check C411 and its peripheral circuits. Are there signal at emitter of Q412 output? Check Q412 and its peripheral circuits. Are there signal at pin(5) of...
Seite 45 XG-PH50X XG-PH50X-NL Check Audio signal input of Video. Go to "Checking the Audio circuit". Are there signal at C420 output? Are there signal at C423 output? Check C420, C423 and their peripheral circuits. Are there signal at pin(7) of IC402 and IC404? Check IC402, IC404 and their peripheral circuits.
Seite 46 XG-PH50X XG-PH50X-NL Check Audio signal input of PC1. Go to "Checking the Audio circuit". Are there signal at C412 output? Are there signal at C413 output? Check C412, C413 and their peripheral circuits. Are there signal at pin(7) of IC402 and IC404? Check IC402, IC404 and their peripheral circuits.
Seite 47 XG-PH50X XG-PH50X-NL...
Seite 48 XG-PH50X XG-PH50X-NL Check Audio output signal. Go to "Checking the Audio circuit". Are there signal at C415 output? Are there signal at C416 output? Check C415, C416 and their peripheral circuits. Are there signal at pin(1) of IC401 and IC403? Check IC401, IC403 and their peripheral circuits.
Seite 49 XG-PH50X XG-PH50X-NL Checking the Main unit. Check output signal of input1 and 2. Are there signal at R3045, R3047 and R3049 output? Check R3045, R3047, R3049 and their peripheral circuits. Are there signal at pin(2) of FL3006, FL3007 and FL3009...
Seite 50 XG-PH50X XG-PH50X-NL Checking the Main unit. Check output sync signal of input 1 and 2. Check input sync signal circuts. Are there any sync signal at pin (2) to "V-sync" and pin (5) to "H-sync" of IC3001 input? Check IC3001 and its peripheral circuits.
Seite 51 XG-PH50X XG-PH50X-NL Checking the Terminal unit. Check INPUT2 sync signal input. Check BNC RGB input sync signal circuits. Are there any sync signal at pin (11)to "V-sync" and pin (13) to "H-sync" of IC3005 input? Check IC3005 and its peripheral circuits.
Seite 52 XG-PH50X XG-PH50X-NL Checking the Terminal unit. Check inputl sync signal circuits. Check RGB input sync signal circuits. Are there any sync signal at pin (3) to "V-sync" and pin (1) to "H-sync" of IC3005 ? Check IC3005 and its peripheral circuits.
Seite 53 XG-PH50X XG-PH50X-NL Checking theTerminal unit. Check INPUT2 sync signal circuits. Check BNC5 RGB input signal circuits. Are there any sync signal at pin (8) to "B", pin (10) to "G" and pin (12) to "R" of IC3007 input? Check IC3007 and its peripheral circuits.
Seite 54 XG-PH50X XG-PH50X-NL Checking the Terminal unit. Check input/output signal of Lan. Check Lan circuits. Are there transmission signal at pin (13,14) of T9401? Are there received signal at pin (8,9) of T9401? Check T9401 and its peripheral circuits. Are there transmission signal...
Seite 55 XG-PH50X XG-PH50X-NL Checking the Terminal unit. Check input signal of INPUT1. Check RGB input signal circuits.. Are there signal at C3031(B), C3038(G) and C3041(R) output? Check C3031(B), C3038(G), C3041(R) and its peripheral circuits. Are there any sync signal at pin (16) to "B", pin (18) to "G", pin (20) to "R"...
Seite 56 XG-PH50X XG-PH50X-NL PC board check Is the user menu displayed? OSD check Checking the RGB input. Checking the component input. Checking of VIDEO input. DVI digital input check. End.
Seite 57 XG-PH50X XG-PH50X-NL...
Seite 58 XG-PH50X XG-PH50X-NL Checking the RGB input Feed the sync separation analog RGB signal to INPUT1. Select INPUT1 by using the panel key or remote control. Is a picture displayed? Go to "Video input check". Is a picture distorted? Go to "Checking of sync signal".
Seite 59 XG-PH50X XG-PH50X-NL Video input check Go to "Input signal setting check". Is a video signal applied to the land of C8165? Is signal applied to the pin 13 of SC8001 (BtoB connector)? Go to "Checking the sync signal". The signal path is defective.
Seite 60 XG-PH50X XG-PH50X-NL Checking of Sync signal Is the vertical sync signal applied to the pin 11 of IC8012? Is the horizontal sync signal applied to the pin 5 of IC8012? Go to “Input signal setting check”. The periphery of SC8001 is defective.
Seite 61 XG-PH50X XG-PH50X-NL RGB signal check Is the Signal Type set to RGB? Set the Signal Type to RGB. Enter the process mode. Select R, G and B separately in the pattern menu. Go to "Checking the periphery of GA5". Set the signal generator to the gradation signal to check the input signal.
Seite 62 XG-PH50X XG-PH50X-NL Checking the periphery of GA5 Select R, G and B separately in the pattern menu of the process mode. Are R, G and B of a picture sent properly? End of checking the periphery of GA5. Measure pins 31, 21 and 11of SC8004 with an oscilloscope.
Seite 63 XG-PH50X XG-PH50X-NL Component input (except 408i) check Feed the component signal to INPUT1. Select INPUT1 by using the panel key or remote control. Is a picture sent? Go to "SOG circuit check". Are colors normal? Is the Signal Type set to...
Seite 64 XG-PH50X XG-PH50X-NL SOG circuit check Measure TL8017 with an oscilloscope. Is the composite sync signal reproduced at the right timing? SOG circuit is normal. End. Measure land of C8149 with an oscilloscope. Is the Y signal including sync signal available? Go to "Input signal setting...
Seite 65 XG-PH50X XG-PH50X-NL Checking of Video input Feed the composite VIDEO signal to INPUT4. Use keys on the main unit or remote control to select INPUT4. Is a picture displayed? Go to "VIDEO sync signal check". Is a picture distorted? Go to "VIDEO sync signal Execute the process check".
Seite 66 XG-PH50X XG-PH50X-NL Measure the clock of IC8010 at R8048. Is the clock normal? IC8010 is defective. Go to "VIDEO sync signal check". IC8025 is defective. VIDEO sync signal check Measure TL8016 with an oscilloscope (vertical sync signal check). Is the vertical sync signal...
Seite 67 XG-PH50X XG-PH50X-NL Are the horizontal and vertical sync signals sent to R8030 and TL8029? IC8010 is defective. Is the specified clock (13.5 MHz) sent to FL8114? IC8010 is defective.
Seite 68 XG-PH50X XG-PH50X-NL Checking of S-Video input Feed the S-VIDEO signal to INPUT5. Select INPUT5 by using the panel key or remote control. Is a picture sent? Go to "VIDEO sync signal check". Is a picture distorted? Execute the process Go to "VIDEO sync signal check".
Seite 69 XG-PH50X XG-PH50X-NL DVI digital input check Feed the DVI digital signal to INPUT3. Select INPUT3. Is a picture displayed? Is a picture distorted? Are colors normal? The periphery of IC8020 is The DVI digital input is defective. normal. Measure the vertical sync...
Seite 70: Spezifikationen
Objektivkappe für Standard-Zoomobjektiv (9NK3797200400), Projektorhandbuch- und Technische Referenz- CD-ROM (9NK3532094500), Bedienungsanleitung (9NK5010011800) Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe...
Seite 71: Hinweise Für Das Wartungspersonal
XG-PH50X XG-PH50X-NL HINWEISE FÜR DAS WARTUNGSPERSONAL 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6...
Seite 72: Vorsichtsmaßregeln Für Bleifreien Lötzinn
XG-PH50X XG-PH50X-NL Vorsichtsmaßregeln für bleifreien Lötzinn 1 Verwendung von bleifreiem Lötzinn Bei den Platinen für dieses Modells wird bleifreies Lot verwendet. Das Symbol LF kennzeichnet bleifreies Lot und findet sich an den Platinen und in den Wartungshandbüchern. Der Buchstabe hinter LF bezieht sich auf die Art des bleifreien Lots.
Seite 73: Bedienungsanleitung
XG-PH50X XG-PH50X-NL Bedienungsanleitung...
Seite 74 XG-PH50X XG-PH50X-NL...
Seite 75 XG-PH50X XG-PH50X-NL...
Seite 76 XG-PH50X XG-PH50X-NL...
Seite 77 XG-PH50X XG-PH50X-NL...
Seite 78: Pin-Belegung
XG-PH50X XG-PH50X-NL Pin-Belegung...
Seite 79 XG-PH50X XG-PH50X-NL...
Seite 80: Abmessungen
XG-PH50X XG-PH50X-NL ABMESSUNGEN Ansicht Einheiten: Zoll (mm) von hinten Ansicht von Ansicht von Ansicht von der Seite oben der Seite (410) (110,1) Ansicht von vorne (94,9) (179) (179) (145,5) (17,5) Ansicht von unten (77,27)
Seite 81: Entfernen Der Hauptteile
XG-PH50X XG-PH50X-NL ENTFERNEN DER HAUPTTEILE 1. Entfernung der Lampeneinheit 1-1. Die Schraube an der Lampenabdeckung losdrehen, um die Lampenabdeckung abzunehmen. 1-2. Die vier Schrauben an den Lampeneinheiten losdrehen, um sie zu entfernen. Lampeneinheit1 Lampeneinheit 2 Lampenabdeckung Unteres Gehäuse...
Seite 82: Entfernung Der Oberen Abdeckung
XG-PH50X XG-PH50X-NL 2. Entfernung der oberen Abdeckung 2-1. Die beiden Schrauben an der oberen Abdeckung losdrehen. 2-2. Die Hinterseite der oberen Abdeckung langsam anheben, und die Bedientastenanschlüsse (KY1 und KY2) abtrennen. Die obere Abdeckung heraufziehen. Obere Abdeckung Bedientaste Obere Abdeckung...
Seite 83: Entfernung Der Gegenlichtblende
XG-PH50X XG-PH50X-NL Für XG-PH50X-NL sind die Objektiv-Ausbauarbeiten (Abschnitte 3 - 6) nicht erforderlich. 3. Entfernung der Gegenlichtblende 3-1. Die Gegenlichtblende langsam anheben, bis sie nach vorne bewegt werden kann; danach die Gegenlichtblende nach vorne bewegen, um sie zu entfernen. Oberes Gehäuse Gegenlichtblende 4.
Seite 84: Entfernung Der Objektivverkleidung
XG-PH50X XG-PH50X-NL 5. Entfernung der Objektivverkleidung 5-1. Die Objektivverkleidung entgegen dem Uhrzeigersinn drehen, um sie abzunehmen. Objektivverkleidung...
Seite 85: Entfernung Des Standardobjektivs
XG-PH50X XG-PH50X-NL 6. Entfernung des Standardobjektivs 6-1. Den Standardobjektivanschluss (SL) abtrennen. 6-2. Die drei Schrauben am Standardobjektiv losdrehen, um es abzunehmen. Standardobjektiv...
Seite 86: Entfernung Des Oberen Gehäuses
XG-PH50X XG-PH50X-NL 7. Entfernung des oberen Gehäuses 7-1. Die Schraube an der IR(VOLDER)-Einheit losdrehen, um sie abzunehmen; danach den Anschluss für die IR(VOLDER)-Einheit abtrennen. 7-2. Die sechzehn Schrauben am oberen Gehäuse losdrehen, um es heraufzuziehen. Oberes Gehäuse IR(VOLDER)-Einheit Oberes Gehäuse...
Seite 87: Entfernung Der Griffhalterung
XG-PH50X XG-PH50X-NL 8. Entfernung der Griffhalterung 3 8-1. Die zwölf Schrauben an der Griffhalterung 3 losdrehen, um die Griffhalterung 3 abzunehmen. Griffhalterung 3...
Seite 88: Entfernung Der Leiterplatten-Baugruppen
XG-PH50X XG-PH50X-NL 9. Entfernung der Leiterplatten-Baugruppen 9-1. All die Anschlüsse von HAUPT-Einheit abtrennen. 9-2. Die vier Schrauben an HAUPT-Einheit losdrehen. HAUPT-Einheit von der PC-I/F-Einheit abnehmen. 9-3. Die beiden Distanzstücke von der PC-I/F-Einheit entfernen. 9-4. Die fünf Schrauben entfernen und die Schraube losdrehen.
Seite 89: Entfernung Des Optischen Motors
XG-PH50X XG-PH50X-NL 10.Entfernung des optischen Motors 10-1. Die Schraube am Stangenkanal losdrehen, um ihn abzunehmen. 10-2. Die Schraube am oberen Lampenkanal losdrehen. 10-3. Die Vorderseite der oberen Lampenkanal aushaken, um diesen abzunehmen. 10-4. Die Bimetallabdeckung schieben, um sie abzunehmen. 10-5. Den Kabelbinder loslasse, und anschließend den linken Lautsprecheranschluss abtrennen. Die sechs Schrauben am optischen Motor losdrehen, und anschließend den optischen Motor abheben.
Seite 90: Entfernung Des Lens-Shifts
XG-PH50X XG-PH50X-NL 11.Entfernung des Lens-Shifts 11-1.Die acht Schrauben am Lens-Shift losdrehen, und anschließend den Lens-Shift abheben. 11-1 Lens-Shift Chassis...
Seite 91: Entfernung Der Anschlusseinheit
XG-PH50X XG-PH50X-NL 12.Entfernung der Anschlusseinheit 12-1.Die fünf Schrauben an der Anschlusshalterung losdrehen; danach sie anheben, um die Netzanschlussbuchse abzutrennen. 12-2.Die sechs Distanzstücke an der Anschlusseinheit entfernen. 12-3.Die sechs Schrauben an der Anschlusseinheit losdrehen, um sie anzunehmen. 12-1 12-3 Anschlusseinheit 12-2...
Seite 92: Entfernung Der Filtereinheit
XG-PH50X XG-PH50X-NL 13.Entfernung der Filtereinheit 13-1.All die Anschlüsse von der Filtereinheit abtrennen. Die vier Schrauben an der Filtereinheit losdrehen, um sie abzunehmen. 13-1 Filtereinheit Chassis 14.Entfernung der IR(RÜCKEN)-Einheit 14-1.All die Anschlüsse von der Netzteil-Einheit abtrennen. Die sechs Schrauben an der Platte losdrehen, um sie anzunehmen.
Seite 93: Entfernung Von Netzteil-Einheit Und Audio-Einheit
XG-PH50X XG-PH50X-NL 15.Entfernung von Netzteil-Einheit und Audio-Einheit 15-1. Die vier Schrauben an der Netzteil-Einheit losdrehen. 15-2. Die Power-Air-Führung vom oberen Power-Channel abnehmen. 15-3. Die vier Schrauben am unteren Power-Channel losdrehen, und anschließend die beiden Netzanschlüsse PR abtrennen. 15-4. Die vier Schrauben am Netzteil losdrehen, um es abzunehmen.
Seite 94: Rückstellen Des Lampenbetriebszeit-Timers
Lampen-Lebensdauer 5 % oder weniger beträgt, oder wenn Sie eine deutliche Verschlechterung der Bild- und Farbqualität feststellen. Die Lampen-Lebensdauer (Prozentsatz) kann auf der Bildschirmanzeige überprüft werden. Erwerben Sie über einen Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe eine Lampeneinheit des Typs AN-PH50LP1 und AN-PH50LP2.
Seite 95 XG-PH50X XG-PH50X-NL...
Seite 96: Elektrische Einstellung
XG-PH50X XG-PH50X-NL ELEKTRISCHE EINSTELLUNG - Die Stromversorgung einschalten (Lampe eingeschaltet), und zur Alterung für 15 Minuten warten. - Mit Hilfe von S3602 (Takt-Schalter) auf der Hauptleiterplatte in den Einstellungsprozess-Modus umschalten. Wenn das obere Gehäuse S3602 bedeckt, die folgenden Tasten der Reihe nach drücken.
Seite 97 XG-PH50X XG-PH50X-NL Nr. Einstellgegenstand Einstellbedingungen Einstellverfahren 1. Den Spannungsbereich 1. Entsprechend dem Rang, der gelesen worden ist (auf Einstellung der der DLP-Beschreibung der Hauptleiterplatte), DMD-BIN einstellen. DLP-Spannung lesen. Rang / Einstellwert 2. Die folgende Gruppe und Objekt wählen. Gruppe : DLP...
Seite 98 XG-PH50X XG-PH50X-NL Nr. Einstellgegenstand Einstellbedingungen Einstellverfahren sRGB- 1. Das Graumustersignal mit 1. S-G1-GAIN und S-B1-GAIN einstellen, sodass der 50% des Amplitudenpegels x-Wert 313±5 beträgt und der y-Wert 329±5. Weißbalance- von XGA 60 Hz zuführen. Einstellung 2. Die folgenden Gruppen und Positionen wählen:...
Seite 99: Pc-Schnittstellen-Einstellverfahren
XG-PH50X XG-PH50X-NL PC-Schnittstellen-Einstellverfahren (Hinweis) Da die PC-Schnittstelleneinheit mit S1 initialisiert wird, S1 nicht ausführen. Die PC-Schnittstelleneinheit ist bereits eingestellt. Wenn die PC-Schnittstelleneinheit eingestellt werden muss (S1 wird versehentlich ausgeführt), diese entsprechend dem Folgenden einstellen. Nr. Einstellgegenstand Einstellbedingungen Einstellverfahren 1. Die folgenden Gruppen 1.
Seite 100 XG-PH50X XG-PH50X-NL Spezieller 232C-Befehl für Werk...
Seite 101 XG-PH50X XG-PH50X-NL Überprüfen des Projektorstatus Im Benutzermenü die Gruppe "Option2" und anschließend den “Service-Modus” wählen. Das Kennwort "9303" eingeben. Einstellen des Service-Modus - Mit der Taste DOWN oder UP die einzustellende Gruppe auswählen, und per Druck auf die Taste ENTER auf der Fernbedienung oder Tastatur den Einstellgegenstand eingeben.
Seite 102 XG-PH50X XG-PH50X-NL Andere Gruppe Objekt Anfangswert Bereich Einstellung Quelle/Modus Umschaltung des VIDEO COMP-FILTER 0: Filter aus, 1: Filter ein INPUT1 / component Komponenten-Tiefpassfilters Umschaltung des RGB- RGB-FILTER 0: Filter aus, 1: Filter ein INPUT1 / RGB Tiefpassfilters A-DELAY 0: Verzögerung ein, 1: Verzögerung aus...
Seite 103: Fehlermöglichkeit, Wenn Die Lampe Auch Beim Anschalten Nicht Aufleuchtet
XG-PH50X XG-PH50X-NL Fehlermöglichkeit, wenn die Lampe auch beim Anschalten nicht aufleuchtet 1. Status der LED • POWER leuchtet nicht auf. Die Sub-CPU (IC3603) startet nicht. Die peripheren Schaltungen überprüfen. • POWER blinkt rot. Abstand von 0,5 Sekunden: Ventilatorfehlererkennung. (Dieses Gerät erkennt die Ventilatordrehzahl. Läuft der Ventilator langsamer als die voreingestellte untere Geschwindigkeitsgrenze, dann wird die Stromversorgung von der Schutzfunktion abgeschaltet, selbst wenn der Ventilator nicht vollständig stoppt.)
Seite 104 XG-PH50X XG-PH50X-NL • Bei einem Kommunikationsfehler zwischen IC8003 und IC8025 leuchtet die Lampe nicht auf. 4. Deaktivierung der Sensoren Vorsicht: Wenn das Gerät mit deaktivierten Sensoren dem Benutzer zurückgegeben wird, kann das Gehäuse durch die Hitze deformiert werden, da die Schutzfunktion nicht arbeitet. Nach Beendigung der Prüfung müssen die Sensoren in den ursprünglichen Zustand wiederhergestellt werden.
Seite 105: Fehlersuchtabelle
XG-PH50X XG-PH50X-NL FEHLERSUCHTABELLE...
Seite 106 XG-PH50X XG-PH50X-NL Den S-Video-Signaleingang überprüfen. Mit dem Abschnitt “Überprüfung des S-Video- Signal-Schaltkreises” fortfahren. Liegt das Signal "C" an NEIN C418 an? Liegt das Signal "Y" an C419 an? C418, C419 und die peripheren Schaltungen überprüfen. Liegt das Signal "C" am...
Seite 107 XG-PH50X XG-PH50X-NL Den Video-Signaleingang überprüfen. Mit dem Anschnitt “Überprüfung des Video- Schaltkreises” fortfahren. NEIN Liegt das Signal an C411 C411 und die peripheren Schaltungen überprüfen. NEIN Liegt das Signal an Q412 Q412 und die peripheren Schaltungen überprüfen. NEIN Liegt das Signal am Stift (5)
Seite 108 XG-PH50X XG-PH50X-NL Den Audiosignaleingang des Videos überprüfen. Mit dem Anschnitt "Überprüfung des Audio- Schaltkreises" fortfahren. NEIN Liegt das Signal an C420 an? Liegt das Signal an C423 an? C420, C423 und die peripheren Schaltungen überprüfen. NEIN Liegt das Signal am Stift (7) von IC402 bzw.
Seite 109 XG-PH50X XG-PH50X-NL Den Audiosignaleingang von PCI überprüfen. Mit dem Anschnitt "Überprüfung des Audio- Schaltkreises" fortfahren. NEIN Liegt das Signal an C412 an? Liegt das Signal an C413 an? C412, C413 und die peripheren Schaltungen überprüfen. NEIN Liegt das Signal am Stift (7) von IC402 bzw.
Seite 110 XG-PH50X XG-PH50X-NL Den Audiosignaleingang von PC2 überprüfen. Mit dem Anschnitt "Überprüfung des Audio- Schaltkreises" fortfahren. NEIN Liegt das Signal an C414 an? Liegt das Signal an C417 an? C414, C417 und die peripheren Schaltungen überprüfen. NEIN Liegt das Signal am Stift (7) von IC402 bzw.
Seite 111 XG-PH50X XG-PH50X-NL Das Audioausgangssignal überprüfen. Mit dem Anschnitt "Überprüfung des Audio- Schaltkreises" fortfahren. NEIN Liegt das Signal an C415 an? Liegt das Signal an C416 an? C415, C416 und die peripheren Schaltungen überprüfen. NEIN Liegt das Signal am Stift (1) von IC401 bzw.
Seite 112 XG-PH50X XG-PH50X-NL Die Haupt-Einheit überprüfen. Die Ausgangssignale der Eingänge 1 und 2 überprüfen. Liegt das Signal an R3045, NEIN R3047 bzw. R3049 an? R3045, R3047, R3049 und die peripheren Schaltungen überprüfen. Liegt das Signal am Stift (2) NEIN von FL3006, FL3007 bzw.
Seite 113 XG-PH50X XG-PH50X-NL Überprüfung der Haupteinheit. Die Ausgangs- Synchronsignale der Eingänge 1 und 2 überprüfen. Eingangssynchronsignal- Schaltkreise überprüfen. Liegen die Synchronsignale (“V-sync” und “H-sync”) am NEIN Stift (2) bzw. (5) von IC3001 IC3001 und die peripheren Schaltungen überprüfen. Liegen die Synchronsignale (“V-sync”...
Seite 114 XG-PH50X XG-PH50X-NL Überprüfung der Anschlusseinheit. Den INPUT2 Synchron- signaleingang überprüfen. Die BNC RGB- Eingangssynchronsignal- Schaltkreise überprüfen. Liegen die Synchronsignale NEIN ("V-sync" und "H-sync") am Stift (11) bzw. (13) von IC3005 IC3005 und die peripheren Schaltungen überprüfen. Liegen die Synchronsignale NEIN ("V-sync"...
Seite 115 XG-PH50X XG-PH50X-NL Überprüfung der Anschlusseinheit. Den INPUT Synchron- signaleingang überprüfen. Die RGB- Eingangssynchronsignal- Schaltkreise überprüfen. Liegen die Synchronsignale NEIN ("V-sync" und "H-sync") am Stift (3) bzw. (1) von IC3005 IC3005 und die peripheren Schaltungen überprüfen. NEIN Liegen die Synchronsignale ("V-sync" und "H-sync") am Stift (5) bzw.
Seite 116 XG-PH50X XG-PH50X-NL Überprüfung der Anschlusseinheit. Die INPUT2- Synchronsignal-Schaltkreise überprüfen. Die BNC5 RGB- Eingangssignal- Schaltkreise überprüfen. NEIN Liegen die Synchronsignale (“B”, “G” und “R”) am Stift (8), (10) bzw. (12) von IC3007 an? IC3007 und die peripheren Schaltungen überprüfen. NEIN Liegen die Synchronsignale (“B”, “G”...
Seite 117 XG-PH50X XG-PH50X-NL Überprüfung der Anschlusseinheit. Das Eingangs/Ausgangs- signal von Lan überprüfen. Die Lan-Schaltkreis- überprüfen. Liegen die Sendesignale an den Stiften (13, 14) von T9401 NEIN Liegen die Empfangssignale an den Stiften (8, 9) von T9401 an? T9401 und die peripheren Schaltungen überprüfen.
Seite 118 XG-PH50X XG-PH50X-NL Die Eingangsleiterplatten- Einheit überprüfen. Das Eingangssignal von INPUT1 überprüfen. Die RGB- Eingangssynchronsignal- Schaltkreise überprüfen. Liegen die Signale an NEIN C3031(B), C3038(G) bzw. C3041(R) an? C3031(B), C3038(G), C3041(R) und die peripheren Schaltungen überprüfen. Liegen die Synchronsignale NEIN ("B", "G" und "R") am Stift (16), (18) bzw.
Seite 119 XG-PH50X XG-PH50X-NL Überprüfung der PC- Leiterplatte Wird das Benutzermenü angezeigt? NEIN Überprüfung von OSD Mit dem Abschnitt "Überprüfung des RGB- Eingangs" fortfahren. Mit dem Abschnitt "Überprüfung der Komponente" fortfahren. Mit dem Abschnitt "Überprüfung des VIDEO-Eingangs" fortfahren. Überprüfung des DVI- Digitaleingangs...
Seite 120 XG-PH50X XG-PH50X-NL Überprüfung von OSD Wird das Benutzermenü mit der Taste MENU normal angezeigt? NEIN OSD ist normal. In das Prozessmenü umschalten, um PATTERN auszuwählen. Das COLOR- Muster auswählen. NEIN Ist die OSD-Displayfarbe normal? Mit der Prozesseinstellung das DLP-System einstellen.
Seite 121 XG-PH50X XG-PH50X-NL Überprüfung des RGB- Eingangs INPUT1 das analoge RGB- Signal (Impulstrennung) zuführen. Mit der Feldtaste oder Fernbedienung INPUT1 auswählen. NEIN Wird ein Bild angezeigt? Mit dem Abschnitt “Überprüfung des Videoeingangs” fortfahren. Wird das Bild verzerrt? NEIN Mit dem Abschnitt "Überprüfung des...
Seite 122 XG-PH50X XG-PH50X-NL Überprüfung des Videoeingangs Mit dem Abschnitt "Über- prüfung der Eingangssignal- Einstellung" fortfahren. Liegt ein Videosignal an der NEIN Anschlussfläche von C8165 NEIN Liegt ein Signal am Stift 13 von SC8001 (BtoB-Anschluss) Mit dem Abschnitt "Überprüfung des Synchronsignals" fortfahren.
Seite 123 XG-PH50X XG-PH50X-NL Überprüfung des Synchronsignals. NEIN Liegt das vertikale Synchronsignal am Stift 11 von IC8012 an? NEIN Liegt das horizontale Synchronsignal am Stift 5 von IC8012 an? Mit dem Abschnitt "Über- prüfung der Eingangs-signal- Einstellung" fortfahren. Die Peripherie von SC8001 ist defekt.
Seite 124 XG-PH50X XG-PH50X-NL Überprüfung des RGB- Signals NEIN Entspricht der Signaltyp RGB? Den Signaltyp auf RGB einstellen. In den Prozessmodus umschalten. Im Mustermenü R, G und B separat wählen. Mit dem Abschnitt “Überprüfung der Peripherie von GA5” fortfahren. Den Signalgeber auf das...
Seite 125 XG-PH50X XG-PH50X-NL Überprüfung der Peripherie von GA5 Im Mustermenü des Prozessmodus R, G und B separate wählen. Werden R. G und B eines Bildes richtig gesendet? NEIN Abschluss der Überprüfung der Peripherie von GA5. Mit einem Oszilloskop die Stifte 31, 21 und 11 von SC8004 messen.
Seite 126 XG-PH50X XG-PH50X-NL Überprüfung des Komponenteneingangs (exkl. 480i) INPUT1 das Komponentensignal zuführen. Mit der Feldtaste oder Fernbedienung INPUT1 auswählen. NEIN Wird ein Bild gesendet? Mit dem Abschnitt "Überprüfung der SOG-Schaltung" Sind die Farben normal? NEIN NEIN Entspricht der Signaltyp der Komponente? Den Signaltyp auf die Komponente einstellen.
Seite 127 XG-PH50X XG-PH50X-NL Überprüfung der SOG- Schaltung Mit einem Oszilloskop TL8017 messen. Wird das Composite- Synchronsignal zeitlich richtig wiedergegeben? NEIN Die SOG-Schaltung ist normal.Ende. Mit einem Oszilloskop die Anschlussfläche von C8149 messen. NEIN Ist das Y-Signal mit dem Synchronsignal vorhanden? Mit dem Abschnitt "Überprüfung der...
Seite 128 XG-PH50X XG-PH50X-NL Überprüfung des VIDEO- Signals INPUT4 das Composite- VIDEO-Signal zuführen. Mit der Feldtaste oder Fernbedienung INPUT4 auswählen. NEIN Wird ein Bild angezeigt? Wird ein Bild verzerrt? Mit dem Abschnitt Mit dem Abschnitt "Überprüfung des VIDEO- "Überprüfung des VIDEO- Sind die Farben normal? Synchronsignals"...
Seite 129 XG-PH50X XG-PH50X-NL An R8048 den Takt von IC8010 messen. NEIN Ist der Takt normal? Überprüfung des VIDEO- IC8010 ist defekt. Synchronsignals IC8025 ist defekt. Überprüfung des VIDEO- Synchronsignals Mit einem Oszilloskop TL8016 messen (Überprüfung des vertikalen Synchronsignals). NEIN Ist das vertikale...
Seite 130 XG-PH50X XG-PH50X-NL NEIN Liegen die horizontalen und vertikalen Synchronsignale an R8030 und TL8029 an? IC8010 ist defekt. NEIN Liegt der angegebene Takt (13,5 MHz) an FL8114 an? IC8010 ist defekt. Ende.
Seite 131 XG-PH50X XG-PH50X-NL Überprüfung des S-VIDEO- Signals INPUT5 das S-VIDEO-Signal zuführen. Mit der Feldtaste oder Fernbedienung INPUT5 auswählen. NEIN Wird ein Bild gesendet? Mit dem Abschnitt “Überprüfung des VIDEO- Wird ein Bild verzerrt? Synchronsignals” fortfahren. NEIN Mit dem Abschnitt Die Prozesseinstellung "Überprüfung des VIDEO-...
Seite 132 XG-PH50X XG-PH50X-NL Überprüfung des DVI- Digitaleingangs INPUT3 das DVI-Digitalsignal zuführen. INPUT3 auswählen. NEIN Wird ein Bild angezeigt? NEIN Wird das Bild verzerrt? NEIN Sind die Farben normal? Der DVI-Digitaleingang ist Die Peripherie von IC8020 ist defekt. normal. Das vertikale und das horizontale Synchronsignal am Stift 13 von IC8012 bzw.
Seite 133 XG-PH50X XG-PH50X-NL - M E M O -...
Seite 134: Chassis Layout
XG-PH50X XG-PH50X-NL CHASSIS LAYOUT / CHASSIS-ANORDNUNG POWER PWB FORMATTER PWB INDEX PWB IR (F MAIN PWB FILTER PWB TERMINAL PC I/F PWB IR (REAR LAMP COVER 1, 2 PWB...
Seite 135 XG-PH50X XG-PH50X-NL R PWB KEY PAD PWB IR (FRONT) PWB AUDIO PWB Ballast Ballast R (REAR) PWB...
Seite 136: Blockschaltbild
XG-PH50X XG-PH50X-NL BLOCK DIAGRAM / BLOCKSCHALTBILD R/C(REAR) R/C(FRONT) CN5601 INPUT1 RS232C Wired R/C INPUT2 DSub15 BNCx5 DSub15 RJ45 IC560 DSub9 3.5 φjack TERMINAL IC560 T9401 IC3003 IC3007 Video IC3001 IC3002/ IC3005 IC3004 VIDEO IC406 IC35 IC2901 COMPUTER AUDIO CN3001(SC1) IC402/IC404...
Seite 137 XG-PH50X XG-PH50X-NL FAN7/9/5 FAN8/4/6/3/2/1 POWER UNIT REAR) R/C(FRONT) UNIT CN7401/7402/7403/7404/7405/ CN5601 CN2601/2602 CN7201/7203/7204 CN7003 7406 Ｍａｉｎ IC7202/7203 IC5601 /7204 LEAF IC7207/ forlamp IC7208 LEAF forcover IC5602 Sound unit IC7205/ IC7206 IC1501 I2C bus I2C bus IC3610 IC3603 CN1401 IC2804 IC2807...
Seite 138: Overall Wiring Diagram
XG-PH50X XG-PH50X-NL OVERALL WIRING DIAGRAM / GESAMTSCHALTPLAN...
Seite 139 XG-PH50X XG-PH50X-NL...
Seite 140: Waveforms
XG-PH50X XG-PH50X-NL WAVEFORMS / WELLENFORMEN 1 CN2703 4-pin 2 CN2703 1-pin 3 CN3001 23-pin 4 CN3001 21-pin (MAIN PWB) (MAIN PWB) (TERMINAL PWB) (TERMINAL PWB) (CWCTR) (CWY1) (VIDEOI) (S-CI) H:200µ sec/div H:200µ sec/div H:20µ sec/div H:20µ sec/div V:5V/div V:5V/div V:500mV/div...
Seite 141: Printed Wiring Board Assemblies
XG-PH50X XG-PH50X-NL PRINTED WIRING BOARD ASSEMBLIES LEITERPLATTENEINHEITEN IR (FRONT) Unit (Side A) IR (FRONT) Unit (Side B) IR(VOLDER)-Einheit (Seite-A) IR(VOLDER)-Einheit (Seite-B) IR (BACK) Unit (Side A) IR (BACK) Unit (Side B) IR(RÜCKEN)-Einheit (Seite-A) IR(RÜCKEN)-Einheit (Seite-B) LAMP1 COVER Unit (Side A)
Seite 142 XG-PH50X XG-PH50X-NL MAIN Unit (Side-A) HAUPT-Einheit (Seite-A)
Seite 143 XG-PH50X XG-PH50X-NL AUDIO Unit (Side-A) AUDIO-Einheit (Seite-A)
Seite 144 XG-PH50X XG-PH50X-NL AUDIO Unit (Side-B) AUDIO-Einheit (Seite-B) MAIN Unit (Side-B) HAUPT-Einheit (Seite-B)
Seite 145 XG-PH50X XG-PH50X-NL...
Seite 146 XG-PH50X XG-PH50X-NL FORMATTER Unit (Side-A) FORMATTER-Einheit (Seite-A) FORMATTER Unit (Side-B) FORMATTER-Einheit (Seite-B)
Seite 147 XG-PH50X XG-PH50X-NL TERMINAL Unit (Side-A) ANSCHLUSS-Einheit (Seite-A) TERMINAL Unit (Side-B) ANSCHLUSS-Einheit (Seite-B)
Seite 148 XG-PH50X XG-PH50X-NL KEYPAD Unit (Side-A) TASTEN-Einheit (Seite-A)
Seite 149 XG-PH50X XG-PH50X-NL KEYPAD Unit (Side-B) TASTEN-Einheit (Seite-B)
Seite 150 XG-PH50X XG-PH50X-NL POWER Unit (Side A) NETZTEIL-Einheit (Seite-A)
Seite 151 XG-PH50X XG-PH50X-NL POWER Unit (Side B) NETZTEIL-Einheit (Seite-B)
Seite 152 XG-PH50X XG-PH50X-NL FILTER Unit (Side-A) FILTER-Einheit (Seite-A) P.F.C CONTROL Unit (Side-A) P.F.C-kontroll-Einheit (Seite-A) LVPS CONTROL Unit (Side-A) LVPS-kontroll-Einheit (Seite-A)
Seite 153 XG-PH50X XG-PH50X-NL FILTER Unit (Side-B) FILTER-Einheit (Seite-B) P.F.C CONTROL Unit (Side-B) P.F.C-kontroll-Einheit (Seite-B) LVPS CONTROL Unit (Side-B) LVPS-kontroll-Einheit (Seite-B)
Seite 154 XG-PH50X XG-PH50X-NL PC I/F Unit (Side-A) PC-I/F-Einheit (Seite-A)
Seite 155 XG-PH50X XG-PH50X-NL PC I/F Unit (Side-B) PC-I/F-Einheit (Seite-B)
Seite 156: Parts List
Contact your nearest SHARP Parts Distributor. For location of SHARP Parts Distributor, 5. KODE 6. QUANTITÄT Please call Toll-Free; 1-800-BE-SHARP in CANADA: Contact SHARP Electronics of Canada Limited Phone (416) 890-2100. MARK: SPARE PARTS-DELIVERY SECTION MARKIERUNG : ERSATZTEILE-LIEFERUNG Ref. No.
Seite 157 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204252 Q3602 9NKM532500036 J DTC114EUA Q7001 9NKM532500036 J DTC114EUA MAIN UNIT (Continued) Q7003 9NKM532500036 J DTC114EUA Q7004 9NKM532500036 J DTC114EUA Q7005 9NKM532500036 J DTC114EUA IC2811 9NK2600159208...
Seite 158 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204252 C1438 9NK1512449000 J 4700p 50V Ceramic C1439 9NK1511445000 J 1000p 50V Ceramic MAIN UNIT (Continued) C1440 9NK1557682000 J 0.068 25V Ceramic C1441 9NK1517658000 J 0.1...
Seite 159 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204252 C7015 9NK1517658000 J 0.1 50V Ceramic C7016 9NK1517658000 J 0.1 50V Ceramic MAIN UNIT (Continued) C7017 9NK1517658000 J 0.1 50V Ceramic C7019 9NKF141001233 J 10...
Seite 160 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204252 R2728 9NK0313108000 1/4W Metal Oxide R2729 9NK0341059300 J 10k 1/10W Metal Oxide MAIN UNIT (Continued) R2731 9NK0341048300 J 3.3k 1/10W Metal Oxide R2733 9NK0341048300 J 3.3k 1/10W Metal Oxide...
Seite 161 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204252 R3538 9NK0619900705 J 10k 1/16W Chip Array R3539 9NK0343000300 1/10W Metal Oxide MAIN UNIT (Continued) R3541 9NK0343562300 J 5.6k 1/10W Metal Oxide R3542 9NK0343562300 J 5.6k 1/10W Metal Oxide...
Seite 162 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204252 R3814 9NK0341059300 J 10k 1/10W Metal Oxide R3816 9NK0341059300 J 10k 1/10W Metal Oxide MAIN UNIT (Continued) R3817 9NK0341059300 J 10k 1/10W Metal Oxide R4501 9NK0343000300...
Seite 163 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204252 R7331 9NK0343101300 J 100 1/10W Metal Oxide R7333 9NK0343563300 J 56k 1/10W Metal Oxide MAIN UNIT (Continued) R7334 9NK0343000300 1/10W Metal Oxide R7339 9NK0343000300 1/10W Metal Oxide...
Seite 164 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204252 9NK5600204253 MAIN UNIT (Continued) FORMATTER UNIT INTEGRATED CIRCUITS FB7004 9NK2921174612 J Ferrite Bead FB7005 9NK2921174612 J Ferrite Bead IC9001 9NK2600168008 J Frequency DRCG, FB7201 9NK2921174612...
Seite 165 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code R9003 9NK0341059300 J 10k 1/10W Metal Oxide 9NK5600204253 R9005 9NK0341059300 J 10k 1/10W Metal Oxide FORMATTER (Continued) R9006 9NK0341360300 J 110 1/10W Metal Oxide R9007 9NK0341360300...
Seite 166 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204253 9NK5600204232 FORMATTER (Continued) POWER UNIT INTEGRATED CIRCUITS R9565 9NK0341059300 J 10k 1/10W Metal Oxide R9567 9NK0341560300 J 118 1/10W Metal Oxide IC101 9NK2633002311 J DAP008CR2...
Seite 167 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204232 R107 9NK0343303100 J 30k 1/8W Metal Oxide R108 9NK0133338022 J 3.3 POWER UNIT (Continued) R109 9NK0341059100 J 10k 1/8W Metal Oxide R110 9NK0341012100 J 10...
Seite 168 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code C284 9NK1511447100 J 3300p 50V Ceramic 9NK5600204232 C285 9NK1512458100 J 0.1 50V Ceramic POWER UNIT (Continued) RESISTORS R251 9NK0341245100 J 9.53k1/8W Metal Oxide R244 9NK0341585100 J 64.9k1/8W...
Seite 169 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK3421267000 J Braket 9NK5600204245 9NK3071780934 J pin Plug 9NK3422018000 J Spacer Support P.F.C CONTROL UNIT (Continued) C328 9NK1557667100 Ceramic C329 9NK1511538100 J 220p Ceramic C330 9NK1557667100...
Seite 170 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204261 D8016 9NK001-30035 J Zener Diode 12V D8017 9NK001-30035 J Zener Diode 12V PC I/F UNIT D8018 9NK001-30035 J Zener Diode 12V D8019 9NK001-30035 J Zener Diode 12V...
Seite 171 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204261 C8122 9NK001-42157 J 0.1 25V Ceramic C8123 9NK001-42157 J 0.1 25V Ceramic PC I/F UNIT (Continued) C8124 9NK001-42157 J 0.1 25V Ceramic C8125 9NK001-42157 J 0.1...
Seite 172 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204233 C8282 9NK001-42187 J 4.7 6.3V Ceramic C8283 9NK001-42187 J 4.7 6.3V Ceramic PC I/F UNIT (Continued) C8284 9NK001-40168 J 47 6.3V Electrolytic C8285 9NK001-42187 J 4.7 6.3V Ceramic...
Seite 173 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204233 R8075 9NK001-51062 J 100 1/16W Array R8076 9NK001-51062 J 100 1/16W Array PC I/F UNIT (Continued) R8077 9NK001-51062 J 100 1/16W Array R8078 9NK001-51062 J 100 1/16W Array C8365 9NK001-42157 J 0.1...
Seite 174 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204233 R8254 9NK001-50427 J 56 1/16W Metal Oxide R8260 9NK001-51066 J 6.8k 1/16W Array PC I/F UNIT (Continued) R8261 9NK001-51066 J 6.8k 1/16W Array R8262 9NK001-51066 J 6.8k 1/16W Array...
Seite 175 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204255 9NK5600204254 AUDIO UNIT TERMINAL UNIT INTEGRATED CIRCUIT INTEGRATED CIRCUITS IC1501 9NK2530100316 J Stereo Card, TDA1517 IC401 9NK2530224474 J Video SW With 6db Amp, NJM2245M TRANSISTORS...
Seite 176 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204254 C431 9NK1517658000 J 0.1 50V Ceramic C432 9NKF144701433 J 47 25V Electrolytic TERMINAL UNIT (Continued) C433 9NK1517658000 J 0.1 50V Ceramic C434 9NK1517658000 J 0.1...
Seite 177 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204254 R501 9NK0343471300 J 470 1/10W Metal Oxide R502 9NK0343154300 J 150k 1/10W Metal Oxide TERMINAL UNIT (Continued) R503 9NK0341087300 J 100k 1/10W Metal Oxide R504...
Seite 178 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204254 9NK5600204256 TERMINAL UNIT (Continued) INDEX UNIT INTEGRATED CIRCUITS R9429 9NK0343750300 J 75 1/10W Metal Oxide R9430 9NK0343750300 J 75 1/10W Metal Oxide IC1101 9NK2520004104 J Comparater LM393D,623...
Seite 179 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK5600204258 9NK5600204263 KEYPAD UNIT LAMP1 COVER UNIT TRANSISTORS MISCELLANEOUS PARTS Q2201 9NKM532500236 J DTC144EUA 9NK3000069336 J Maicro Switch Q2202 9NKM532500236 J DTC144EUA 9NK3070297028 J Connector, 2pin...
Seite 180: Ë Cabinet And Mechanical Parts
XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code 9NK3105260800 J Screw, M2*0.4*5 Lamp L CABINET AND MECHANICAL PARTS Grill*4 9NK3105260800 J Screw, M2*0.4*5 Micro_SW*2 9NK0990073900 J Ballast Unit 9NK3105263700 J Screw, M2*0.4*5 9NK3100001000 J Screw, M3*0.5*10 AC-IN...
Seite 181 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code CABINET AND MECHANICAL PARTS 9NK3670336601 J Wire With Housing 4Pin 9NK3670336701 J Wire With Housing 3Pin (Continued) 9NK3670627001 J Wire With Housing 6Pin 9NK3670707701 J Wire With Housing 7Pin...
Seite 182 XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code OPTICS MECHANISM PARTS 9NK3797094602 J Optical Mecha 174-1 9NK3020060329 J DMD Socket 166Pin 174-2 9NK3250701300 J Color Wheel 174-3 9NK3341531000 J Heat Sink 174-4 9NK3450201700 J Conductor Stand...
Seite 183 XG-PH50X XG-PH50X-NL CABINET AND MECHANICAL PARTS 83-5 83-6 83-4 83-3 TO 83 102-6-1 102-6 83-5 TO 83 83-1 83-1 83-4 102-4 102-8 102-3 102-7 83-2 102-5 102-2 102-1 TO 102 TO 102 M L K 88 ...
Seite 184 XG-PH50X XG-PH50X-NL OPTICS MECHANISM PARTS 174-10 174-19 174-18 174-20 174-10 174-17 174-21 174-16 174-27 174-2 174-15 174-13 174-14 174-26 174-3 174-24 174-16 174-12 174-9 174-23 174-5 174-11 174-4 174-1 174-8 174-7 174-25 174-6 174-10 174-22...
Seite 185: Ë Accessories Parts
XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code PACKING PARTS SUPPLIED ACCESSORIES (NOT REPLACEMENT ITEM) å X1 9NK3090152800 J AC cord for US with ferrite 9NK3512277700 J Packing Case(L) core 9NK3512280100 J Packing Case(NL) å...
Seite 186: Packing Of The Set
XG-PH50X XG-PH50X-NL Ref. No. Part No. Description Code Ref. No. Part No. Description Code PACKING OF THE SET / VERPACKEN DES GERÄTS FRONT Front...
Seite 187 XG-PH50X XG-PH50X-NL - M E M O -...
Seite 188 SCHEMATIC DIAGRAM SCHEMATISCHER SCHALTPLAN XG-PH50X MODELS XG-PH50X-NL MODELLE CONTENTS Page DESCRIPTION OF SCHEMATIC DIAGRAM …………………………………………………… D2 MAIN UNIT ………………………………………………………………………………… D3 ∼ D22 TERMINAL UNIT ……………………………………………………………………………D23 ∼ D26 FORMATTER UNIT …………………………………………………………………………D27 ∼ D38 PC I/F UNIT …………………………………………………………………………………D39 ∼ D58 LVPS CONTROL UNIT ……………………………………………………………………D59 ∼ D60 PFC CONTROL UNIT ………………………………………………………………………D61 ∼...
Seite 189: Description Of Schematic Diagram
DESCRIPTION OF BESCHREIBUNG DES SCHEMATIC DIAGRAM SCHEMATISCHEN SCHALTPLANS SIGNALFORMMESSUNGEN: WAVEFORM MEASUREMENT CONDITION: 1. Die Wellenformen an den Testpunkten werden bei einer 1. Waveforms at test points are observed at the supply Netzspannung von 220V verfolgt. Signale werden für voltage of AC 220V. Signals are fed by a color bar die Wartung mit einem Farbbalken-Signal generator signal generator for servicing purpose.
Seite 190 Ë MAIN UNIT / HAUPTEINHEIT-1/10...
Seite 192 Ë MAIN UNIT / HAUPTEINHEIT-2/10...
Seite 194 Ë MAIN UNIT / HAUPTEINHEIT-3/10...
Seite 196 Ë MAIN UNIT / HAUPTEINHEIT-4/10...
Seite 198 Ë MAIN UNIT / HAUPTEINHEIT-5/10...
Seite 200 Ë MAIN UNIT / HAUPTEINHEIT-6/10...
Seite 202 Ë MAIN UNIT / HAUPTEINHEIT-7/10...
Seite 204 Ë MAIN UNIT / HAUPTEINHEIT-8/10...
Seite 206 Ë MAIN UNIT / HAUPTEINHEIT-9/10...
Seite 208 Ë MAIN UNIT / HAUPTEINHEIT-10/10...
Seite 210 Ë TERMINAL UNIT / ANSCHLUSSEINHEIT-1/2...
Seite 212 Ë TERMINAL UNIT / ANSCHLUSSEINHEIT-2/2...
Seite 214 Ë FORMATTER UNIT / FORMATIEREREINHEIT-1/6...
Seite 216 Ë FORMATTER UNIT / FORMATIEREREINHEIT-2/6...
Seite 218 Ë FORMATTER UNIT / FORMATIEREREINHEIT-3/6...
Seite 220 Ë FORMATTER UNIT / FORMATIEREREINHEIT-4/6...
Seite 222 Ë FORMATTER UNIT / FORMATIEREREINHEIT-5/6...
Seite 224 Ë FORMATTER UNIT / FORMATIEREREINHEIT-6/6...
Seite 226 Ë PC I/F UNIT / PC-I/F-EINHEIT-1/10 (Ref. No. 8XXX → (IC3=IC8003))
Seite 228 Ë PC I/F UNIT / PC-I/F-EINHEIT-2/10 (Ref. No. 8XXX → (IC7=IC8007))
Seite 230 Ë PC I/F UNIT / PC-I/F-EINHEIT-3/10 (Ref. No. 8XXX → (IC10=IC8010))
Seite 232 Ë PC I/F UNIT / PC-I/F-EINHEIT-4/10 (Ref. No. 8XXX → (IC17=IC8017))
Seite 234 Ë PC I/F UNIT / PC-I/F-EINHEIT-5/10 (Ref. No. 8XXX → (IC20=IC8020))
Seite 236 Ë PC I/F UNIT / PC-I/F-EINHEIT-6/10 (Ref. No. 8XXX → (IC25A=IC8025A))
Seite 238 Ë PC I/F UNIT / PC-I/F-EINHEIT-7/10 (Ref. No. 8XXX → (IC25B=IC8025B))
Seite 240 Ë PC I/F UNIT / PC-I/F-EINHEIT-8/10 (Ref. No. 8XXX → (IC32A=IC8032A))
Seite 242 Ë PC I/F UNIT / PC-I/F-EINHEIT-9/10 (Ref. No. 8XXX → (R260=R8260))
Seite 244 Ë PC I/F UNIT / PC-I/F-EINHEIT-10/10 (Ref. No. 8XXX → (R266=R8266))
Seite 246 Ë LVPS CONTROL UNIT / LVPS-STEUEREINHEIT...
Seite 248 Ë PFC CONTROL UNIT / PFC-STEUEREINHEIT...
Seite 250 Ë FILTER UNIT / FILTEREINHEIT...
Seite 252 Ë POWER UNIT / STROMVERSORGUNGSEINHEIT-1/2...
Seite 254 Ë POWER UNIT / STROMVERSORGUNGSEINHEIT-2/2...
Seite 256 Ë LAMP DETECTION SWITCH UNIT / LAMPENAUSWERTESCHALTUNGS-EINHEIT Ë INDEX UNIT / INDEXEINHEIT...
Seite 257 Ë IR FRONT/REAR UNIT / VORDERE/HINTERE IR-EINHEIT Ë KEY PAD UNIT / TASTATUREINHEIT...
Seite 258 Ë AUDIO UNIT / AUDIOEINHEIT...
Seite 260 XG-PH50X XG-PH50X-NL COPYRIGHT © 2005 BY SHARP CORPORATION ALL RIGHTS RESERVED. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without prior written permission of the publisher.
