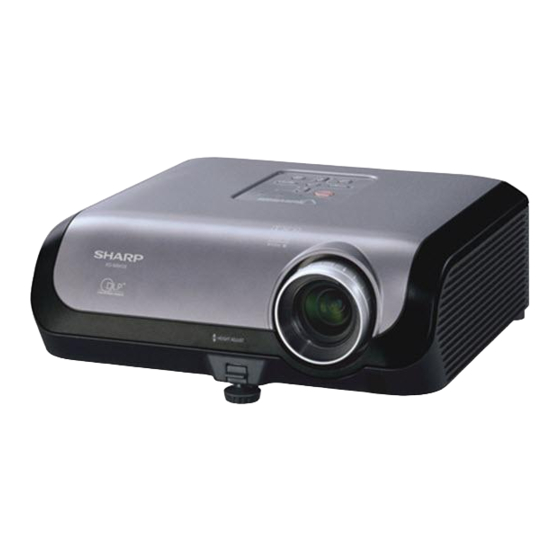

- Seite 1 MULTIMEDIA-PROJEKTOR MODELL XG-MB65X-L XG-MB55X-L XR-10X-L/XR-10S-L BEDIENUNGSANLEITUNG...
- Seite 2 WICHTIG • Um bei Verlust oder Diebstahl dieses Modell-Nr.: Projektors eine Meldung zu vereinfachen, sollten Sie die auf der Unterseite des Projektors angebrachte Modell- und Serien-Nr.: Seriennummer aufschreiben sorgfältig aufbewahren. • Stellen Sie vor dem Wegwerfen der Verpackung sicher, dass der Inhalt auf die Gegenstände überprüft wird, die in der Liste von „Mitgeliefertes Zubehör“...
- Seite 3 SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporat- ing a 10A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked and of the same rating as above, which is also indicated on the pin face of the plug, must be used.
- Seite 4 The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Portuguese, Chinese and Korean. Carefully read through the operation instructions before operating the projector. Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Chinesisch und Koreanisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.
-
Seite 5: Einführung
Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch. Einführung DEUTSCH WARNUNG: Helle Lichtquelle. Nicht in den Lichtstrahl schauen oder ihn direkt anschauen. Besonders Kinder sollten nicht direkt in den Lichtstrahl schauen. WARNUNG: Um das Risiko von elektrischem Schlag zu verringern, sollte dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. -
Seite 6: Entsorgung Des Gerätes
Alliance: www.eiae.org. Vorsichtsmaßnahmen beim Austauschen der Lampe Siehe den Abschnitt „Austauschenen der Lampe“ auf Seite 52. Dieser SHARP-Projektor verfügt über ein DMD-Display. Dieses hochentwickelte Display umfasst 786.432 (XG-MB65X-L/XG-MB55X-L/XR-10X-L) / 480.000 (XR-10S-L) Pixel (Mikrospiegel). Wie bei anderen komplexen technischen Geräten wie Breitband-Fernsehbildschirmen, Videosystemen und Videokameras gelten für derartige Produkte bestimmte... -
Seite 7: Hinweise Zur Verwendung Des Benutzerhandbuchs
Hinweise zur Verwendung des Benutzerhandbuchs I Die technischen Daten können je nach Modell leicht voneinander abweichen. Sie können aber alle Modelle auf gleiche Weise anschließen und bedienen. • Die Abbildungen und Bildschirmanzeigen in diesem Handbuch sind teilweise vereinfacht dargestellt und können daher von den tatsächlich vorhandenen abweichen. Verwenden des Menübildschirms ENTER-Taste Einstellungstasten (P/R/O/Q) -
Seite 8: Inhaltsverzeichnis
Inhalt Vorbereitung Einführung Einstellung Hinweise zur Verwendung des Einrichten des Projektors ....18 Benutzerhandbuchs ......3 Einrichten des Projektors ....18 Standardaufstellung (Vorwärtsprojektion) ... 18 Inhalt ............ 4 Einrichtung für Deckenmontage ..18 WICHTIGE SICHERHEITSHINWEISE ..6 Projektionsmodus (PRJ.-Mod.) ... 19 So greifen Sie auf die PDF- Bildschirmgröße und Projektionsabstand ... - Seite 9 Reinigen und Ersetzen der Staubfilter ... 48 Kompatibilitätstabelle für Computer .. 60 Wartungsanzeigen ......50 Fehlerbehebung ......... 61 Hinweise zur Lampe ......52 SHARP-Kundendienst ....... 63 Lampe ..........52 Spezifikationen ........64 Warnhinweise zur Lampe ....52 Abmessungen ........65 Austauschen der Lampe .....
-
Seite 10: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE ACHTUNG: Vor der ersten Inbetriebnahme dieses Gerätes sollten Sie diese Bedienungsanleitung durchlesen und für die Bezugnahme gut aufbewahren. Elektrische Energie kann viele nützliche Funktionen ausführen. Dieses Gerät wurde so konstruiert, dass es die Sicherheit von Personen gewährleistet. FALSCHE VERWENDUNG KANN ZU ELEKTRISCHEN SCHLÄGEN ODER ZU EINEM BRAND FÜHREN. - Seite 11 b. Wenn Flüssigkeit in das Gerät eingedrungen 13. Schutz des Netzkabels ist oder Gegenstände hineingefallen sind. Netzkabel sollten nicht c. Wenn das Gerät mit Regen oder Wasser in Durchgangsbereich von Personen verlegt Kontakt gekommen ist. werden oder an Orten, an denen d.
-
Seite 12: Setzen Sie Den Projektor Keiner Direkten
I Um den Wartungsaufwand zu minimieren und eine optimale Bildqualität aufrecht zu erhalten, empfiehlt Setzen Sie den Projektor keinen starken Stößen SHARP, den Projektor keiner Feuchtigkeit, keinem und/oder Vibrationen aus. Staub und keinem Zigarettenrauch auszusetzen. I Schützen Sie das Objektiv, und achten Sie Wenn der Projektor derartigen Einflüssen ausgesetzt... -
Seite 13: So Greifen Sie Auf Die Pdf-Benutzerhandbücher Zu
I Beim Ausschalten des Projektors läuft der Verwenden des Projektors in anderen Ländern Lüfter eine Zeit lang weiter, um die I Die Netzspannung und die Steckerform kann Innentemperatur zu senken. Ziehen Sie nach je nach Land oder Region variieren. Wenn Sie dem Stoppen des Lüfters das Netzkabel ab. -
Seite 14: Zubehör
(15 cm)) AN-A1RS I Fernbedienungsempfänger AN-MR2 I Lampeneinheit AN-XR20L2 (für XG-MB65X-L/XG-MB55X-L) AN-XR10L2 (für XR-10X-L/XR-10S-L) Hinweis • Je nach Region können einzelne optionale Zubehörteile möglicherweise nicht im Lieferumfang enthalten sein. Wenden Sie sich an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe. -
Seite 15: Tastenbezeichnung Und Tastenfunktion
Tastenbezeichnung und Tastenfunktion Die in dargestellten Seitenzahlen beziehen sich auf die Abschnitte in diesem Benutzerhandbuch, in denen die jeweiligen Themen erläutert werden. Projektor Draufsicht Power- Lampen-Anzeige 27, 50 27, 50 Anzeige Temperatur-Warnanzeige STANDBY/ON- Taste Zum Ein- und Ausschalten des Lautstärketasten Projektors sowie (–O/Q+) zur Aktivierung... -
Seite 16: Rückansicht
Tastenbezeichnung und Tastenfunktion (Fortsetzung) Die in dargestellten Seitenzahlen beziehen sich auf die Abschnitte in diesem Benutzerhandbuch, in denen die jeweiligen Themen erläutert werden. Rückansicht Beachten Sie die Erläuterungen unter „INPUT-Anschlüsse und Anschlüsse für Anschlüsse weitere Geräte“ auf Seite 21. OUTPUT (INPUT 1, 2)- AUDIO (INPUT 1, 2)- Anschluss (Gemeinsamer Anschluss (Gemeinsam... - Seite 17 Die in dargestellten Seitenzahlen beziehen sich auf die Abschnitte in diesem Benutzerhandbuch, in denen die jeweiligen Themen erläutert werden. STANDBY-Taste ON-Taste Zum Einschalten. Zum Einstellen des Projektors auf Standby-Modus. MENU/HELP-Taste Zum Aufrufen von KEYSTONE-Taste Anpassungs- und Zum Einschalten des Einstellungsbildschirmen Trapezentzerrung- sowie der Hilfe.
-
Seite 18: Einlegen Der Batterien
Tastenbezeichnung und Tastenfunktion (Fortsetzung) Einlegen der Batterien Drücken Sie die Markierung P am Deckel und schieben Sie ihn in Pfeilrichtung. Legen Sie die Batterien ein. • Setzen Sie die Batterien mit richtiger Polung entsprechend den Markierungen m und n im Batteriefach ein. Bringen Sie den Deckel an und schieben Sie ihn bis zum hörbaren Einrasten. -
Seite 19: Reichweite
Reichweite Fernbedienungssensor Die Reichweite der Fer nbedienung zur Steuerung des Projektors entspricht den Angaben in der Darstellung. Hinweis • Das Signal der Fernbedienung wird zur vereinfachten Verwendung von Hindernissen reflektiert. Die effektive Reichweite des Signals 30° hängt jedoch vom Material der Hindernisse ab. Verwendung der Fernbedienung •... -
Seite 20: Kurzanleitung
Kurzanleitung Dieser Abschnitt beschreibt den grundlegenden Betrieb (Verbindung von Projektor und Computer). Einzelheiten finden Sie auf den unter jedem Schritt angegebenen Seiten. Einstellung und Projektion In diesem Abschnitt wird das Anschließen des Projektors und des Computers anhand eines Beispiels erläutert. STANDBY/ON- STANDBY-Taste Taste... -
Seite 21: Passen Sie Das Projizierte Bild Mit Der Setup-Anleitung An
• Auf der Fernbedienung können Sie den Eingangsmodus mit den TastenCINPUT 1, CINPUT 2, DINPUT 3 und EINPUT 4 auswählen. _S. 30 7. Korrigieren der Trapezverzerrung Korrigieren der Trapezverzerrung mit der Schrägprojektionskorrektur. (Die Schrägprojektionskorrektur arbeitet am XG-MB65X-L/XG-MB55X-L automatisch.) Am Projektor Komprimiert Komprimiert die die Oberseite. -
Seite 22: Einstellung Einrichten Des Projektors
Einrichtung für Deckenmontage I Wir empfehlen, optionale Deckenmontagehalterung für diese Anbringung zu verwenden. Vor der Montage des Projektors wenden Sie sich an Ihren autorisierten Sharp- Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe Beschaffung Deckenmontagehalterung (separat erhältlich). • Deckenmontagehalterung AN-XRCM30 (für USA). -
Seite 23: Anzeige Von Projektionsbildgröße Und Projektionsabstand
Projektionsmodus (PRJ. -Mod.) Der Projektor kann einen der 4 Projektionsmodi wie in der Zeichnung unten dargestellt verwenden. Wählen Sie den Modus, der für die verwendete Projektionseinstellung am besten geeignet ist. (Sie können den PRJ-Modus im Menü „Bildwand“ einstellen. Siehe Seite 42.) I Tischmontiert, Frontprojektion I Deckenmontiert, Frontprojektion Menüeintrag ©... -
Seite 24: Bildschirmgröße Und Projektionsabstand
Einrichten des Projektors (Fortsetzung) Bildschirmgröße und Projektionsabstand NORMAL-Modus (4:3) Bild (Bildschirm)-Größe Projektionsabstand [L] Abstand von der Linsenmitte zum Diag. [ χ ] unteren Rand des Bildes [H] Breite Höhe Minimum [L1] Maximum [L2] 300 (762 cm) 610 cm (240 ) 457 cm (180 ) 10,4 m (34 3 ) 12,1 m (39 8 ) -
Seite 25: Input-Anschlüsse Und Anschlüsse Für Weitere Geräte
Verbindungen INPUT-Anschlüsse und Anschlüsse für weitere Geräte COMPUTER-RGB/COMPONENT INPUT 1, 2-Anschluss OUTPUT-Anschluss I Zur Verbindung mit dem Computer. Anschließen des Monitors, wenn Sie (Siehe Seite 23.) gleichzeitig das Projektionsbild auf I Zum Anschließen von Videogeräten mit dem Monitor sehen wollen. Component-Ausgang (DVD-Player, DTV- (Siehe Seite 25.) Decoder, DVD-Festplattenrecorder usw.). -
Seite 26: Muster Für Verbindungskabel
Ausrüstung Kabel signal Projektor RGB-Kabel (mitgeliefert) INPUT1, 2 Computer RGB- Video Stereo-Audio-Kabel (3,5 mm) AUDIO INPUT (im Handel erhältlich oder Sharp Art.-Nr. Computer- QCNWGA038WJPZ) Audio INPUT1, 2 3 RCA (Component) an D-sub 15-polig Audio/Video- Compo- Kabel (optional, AN-C3CP2) Gerät nent- Video S-Video-Kabel (im Handel erhältlich) -
Seite 27: Verbindung Mit Einem Computer
• Je nach dem verwendeten Computer wird möglicherweise kein Bild projiziert, wenn der externe Ausgangs-Port des Computers nicht eingeschaltet ist. (Z.B. Drücken Sie die Tasten „Fn“ und „F5“ gleichzeitig bei Verwendung eines SHARP-Notebooks). Zur Aktivierung des externen Ausgangs-Ports Ihres Computers siehe spezifische Anweisungen in der Bedienungsanleitung des... -
Seite 28: Verbindung Mit Videogeräten
Verbindung mit Videogeräten Der Projektor ist mit Eingangsanschlüssen ausgestattet, die Component-, S-Video- und Video- Signale unterstützen. Verbindung mit audio-visuellen Geräten siehe Abbildung unten. Die Bildqualität in der Reihenfolge Component-Signal, S-Video-Signal und Video-Signal in absteigender Reihenfolge gestaffelt. Wenn Ihr Audio/Video-Gerät einen Component-Ausgang hat, verwenden Sie den COMPUTER/COMPONENT-Anschluss (INPUT1 oder INPUT2) am Projektor zur Videoverbindung. -
Seite 29: Anschließen An Einen Monitor Mit Rgb-Eingangsanschluss
Bei Verwendung eines Composite- Video-Kabels (INPUT4) Zum Audio-Ausgang DVD usw. Zum Video-Ausgang Zum AUDIO (INPUT 3, 4) Zum INPUT4- -Anschluss Anschluss Composite-Video-Kabel (im Handel erhältlich) RCA-Audio-Kabel (im Handel erhältlich) Anschließen an einen Monitor mit RGB-Eingangsanschluss Sie können Computerbilder sowohl auf dem Projektor als auch einem separaten Monitor sehen, indem Sie zwei Sätze von RGB-Kabeln verwenden. -
Seite 30: Steuerung Des Projektors Über Einen Computer
Computer Zum RS-232C-Anschluss DIN-D-sub RS-232C-Adapter* (optional: AN-A1RS) * Dieser Adapter wird nur mit XG-MB65X-L/XG-MB55X-L mitgeliefert. RS-232C serielles Steuerkabel (Cross-Kabel, im Handel erhältlich) Hinweis • Die RS-232C-Funktion arbeitet möglicherweise nicht, wenn Ihr Computerterminal nicht richtig eingerichtet ist. Einzelheiten siehe Bedienungsanleitung des Computers. -
Seite 31: Ein- Und Ausschalten Des Projektors
Ein- und Ausschalten des Projektors Info • Werkseitig wird die Sprache auf Englisch Einschalten des Projektors eingestellt. Wenn Sie die Sprache für die Bildschirmanzeige ändern möchten, gehen Sie Beachten Sie, dass die Verbindungen zu externen gemäß der Anleitung auf Seite vor. -
Seite 32: Bildprojektion
Bildprojektion Setup-Anleitung-Bild Über die Setup-Anleitung Nach dem Einschalten des Projektors erscheint der Bildschirm mit der Setup- Anleitung, um Sie beim Projektor-Setup zu unterstützen. Anleitungseinträge 1 FOCUS 2 HEIGHT ADJUST 3 ZOOM Drücken Sie TENTER zum Verlassen des Bildschirms der Setup-Anleitung. Hinweis •... -
Seite 33: Anpassen Der Höhe
3 Anpassen der Höhe Die Höhe des Projektors kann mithilfe der Einstellfüße an der Vorder- und Hinterseite des Projektors angepasst werden. Wenn die Leinwand über dem Projektor aufgestellt ist, können Sie die Höhe des Projektionsbilds durch Einstellung des Projektors anpassen. HEIGHT ADJUST-Hebel Heben Sie den Projektor an, um... -
Seite 34: Umschalten Des Eingangsmodus
Bildprojektion (Fortsetzung) Umschalten des Eingangsmodus Wählen Sie den Eingangsmodus für das angeschlossene Gerät aus. Drücken Sie auf der Fernbedienung die Tasten CINPUT 1, CINPUT 2, DINPUT 3 oder EINPUT AV MUTE-Taste 4, um den Eingangsmodus auszuwählen. • Wenn Sie INPUT (P/R) am Projektor betätigen, ändert sich der Eingangsmodus in folgender Reihenfolge: Lautstärketasten EINGANG1... -
Seite 35: Korrektur Der Trapezverzerrung
Info • Sie können auch d KEYSTONE am Projektor verwenden. • Während der Einstellung des Bildes mit Trapezkorrektur können gerade Linien und die Bei Verwendung von XG-MB65X-L Bildkanten zackig erscheinen. oder XG-MB55X-L • Der Projektor erkennt automatisch Neigung, und Hinweis... -
Seite 36: Größenänderungs-Modus
Eingangsbild zu optimieren. Je nach dem Eingangssignal sind für das Bild die Optionen „NORMAL“, „UMRANDUNG“ und „STRECKEN“ verfügbar. Drücken Sie HRESIZE. • Hinweise zur Einstellung über den Menübildschirm RESIZE-Taste finden Sie auf Seite 41. Computer NORMAL UMRANDUNG STRECKEN XG-MB65X-L/55X-L/ XG-MB65X-L/55X-L/ XG-MB65X-L/55X-L/ XR-10S-L XR-10S-L XR-10S-L XR-10X-L XR-10X-L XR-10X-L SVGA (800 K 600) XGA (1024 K 768) 4:3-Seitenverhältnis... - Seite 37 VIDEO • „STRECKEN“ wird standardmäßig ausgewählt, wenn Signale des Typs 540P, 720P oder 1080I empfangen werden. Eingangssignal Ausgabebild DVD/Video Bildtyp NORMAL UMRANDUNG STRECKEN 4:3-Seitenverhältnis Briefkasten 480I, 480P, 576I, 576P, NTSC, PAL, SECAM Reduziertes 16:9-Bild Reduziertes 4:3-Bild 16:9-Seitenverhältnis 540P, 720P, 1080I 16:9-Seitenverhältnis (4:3-Seitenverhältnis bei 16:9)
-
Seite 38: Bedienung Mit Der Fernbedienung
Bedienung mit der Fernbedienung Einstellungstasten (P/R/O/Q) Auto Sync (Auto Sync- Anpassung) BREAK TIMER- Taste Die Auto-Sync-Funktion arbeitet, wenn FREEZE-Taste nach dem Einschalten des Projektors Eingangssignale erkannt werden. Drücken Sie FAUTO SYNC manuell PICTURE MODE- zur Einstellung mit der Auto-Sync- Taste Funktion. -
Seite 39: Menüeinträge
Punkte beim Anlegen von Component-Signal über Decke + Vorne Seite Hinten INPUT 1 oder INPUT 2, oder beim Wählen von INPUT Decke + Hint. 3 oder INPUT 4. Einstellbereich für XG-MB65X-L/XG-MB55X-L/ Sprache(Language) English Deutsch XR-10X-L. Seite Español Einstellbereich für XR-10S-L. -
Seite 40: "Projektoreinstellung (Option)" Menü
Menüeinträge (Fortsetzung) „Projektoreinstellung (Option)“ Menü Hauptmenü Untermenü Bild Bildwand Option Hilfe Option Auto-Suche [Ein/Aus] Seite Seite Auto-Suche Auto-Sync. Auto-Sync. [Ein/Aus] Automatisch aus Seite Systemsound Lautsprecher Automatisch aus [Ein/Aus] RS-232C 9600 bps Seite Lüfter-Mod. Normal Systemverrieg. Systemsound [Ein/Aus] Seite Lamp.-T.(Leben.) Std. 100% Lautsprecher [Ein/Aus] Seite... -
Seite 41: Verwenden Des Menübildschirms
Verwenden des Menübildschirms ENTER-Taste Einstellungstasten (P/R/O/Q) MENU/HELP-Taste Einstellungstasten (P/R/O/Q) MENU/HELP- Taste ENTER-Taste RETURN-Taste • Drücken Sie lRETURN zum Zurückschalten zum vorherigen Bild, wenn das Menü gezeigt wird. Menüauswahl (Anpassungen) Beispiel: Anpassen von „Helligk.“. • Der Vorgang kann auch mit den Tasten am Projektor ausgeführt werden. Drücken Sie BMENU. -
Seite 42: Zum Einstellen Des Projizierten Bildes Beim Betrachten
Verwenden des Menübildschirms (Fortsetzung) Drücken Sie P oder R und wählen Bild Bildwand Option Hilfe Sie „Helligk.“ zum Einstellen. Bildmodus Standard • Der ausgewählte Eintrag wird Kontrast hervorgehoben. Helligk. Blau Farb Temp 7 5 0 0 Weiß-Betonung Lampeneinstellung Hell Reset WÄ./EINS. -
Seite 43: Bildanpassung (Menü „Bild")
Bildanpassung (Menü „Bild“) 4. Passen Sie das projizierte Bild Menübetrieb n Seite mit der Setup-Anleitung an. Q Beispiel: Bildschirmmenü „Bild“ im Q Beispiel: Bildschirmmenü „Bild“ im 1. Stellen Sie den Projektor INPUT 1 (RGB)-Modus INPUT 3 (RGB)-Modus gegenüber einer Wand oder einer Leinwand auf. -
Seite 44: Anpassen Des Bildes
• Um alle Anpassungselemente zurückzusetzen, wählen Sie „Reset“, und betätigen Sie die hENTER-Taste. 5 Lampeneinstellung 3 Anpassen der Leistungsaufnahme (Bei Helligkeit Farbtemperatur 100 V Wechselstrom) Verfügbare Elemente XG-MB65X-L XR-10X-L XG-MB65X-L XR-10X-L Verfügbare XG-MB55X-L XR-10S-L XG-MB55X-L XR-10S-L Beschreibung Elemente Eco +... -
Seite 45: Anpassen Des Projizierten Bildes (Menü „Bildwand")
Setup-Anleitung PRJ.-Mod. Vorne Sprache(Language) Deutsch WÄ./EINS. „Auto-Trapez“ kann nur bei Verwendung von XG-MB65X-L oder XG-MB55X-L eingesetzt werden. 3 Schrägprojektionskorrektur 1 Auswählen des Größenänderungs-Modus Wenn das Bild entweder von oben oder von unten seitlich projizier t wird, ist das Bild trapezförmig verschoben. Die Funktion zur Hinweis Korrektur dieser trapezförmigen Verschiebung... -
Seite 46: Einstellen Der Bildschirmanzeige
5 Auswählen des 8 Auswählen der Sprache Hintergrundbilds für die Bildschirmanzeige Projektor kann Bildschirm- Verfügbare Beschreibung anzeigesprache unter 11 Sprachen umschalten. Elemente Logo Sharp-Logobildschirm English Blau Blauer Bildschirm Deutsch Español Kein — Nederlands Français Italiano 6 Wählen der Setup- Svenska Anleitung Português... -
Seite 47: Anpassen Der Projektorfunktion (Menü „Option")
Anpassen der Projektorfunktion (Menü „Option“) Menübetrieb n Seite Bild Bildwand Option Hilfe Auto-Suche Auto-Sync. Automatisch aus Systemsound Lautsprecher RS-232C 9600 bps Lüfter-Mod. Normal Systemverrieg. Lamp.-T.(Leben.) Std. 100% WÄ./EINS. 1 Autom. Suchfunktion 3 Autom. Abschaltfunktion Diese Funktion er kennt automatisch den geeigneten Eingangsmodus für... -
Seite 48: Auswählen Der
Übertragungsgeschwindigkeit ist niedrig. Info • Wenn Sie den Schlüsselcode vergessen haben, wenden Sie sich an einen autorisierten 115200bps Übertragungsgeschwindigkeit ist hoch. Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe (siehe Seite 63). Das Zurücksetzen des Schlüsselcodes ist 7 Lüfter-Modus-Einstellung auch während des Gewährleistungszeitraums kostenpflichtig. -
Seite 49: Sperren Der Bedientasten Am Projektor (Tastensperre-Funktion)
Menübetrieb n Seite Sperren der Bedientasten am Betätigen Sie diese 4 Tasten auf der Projektor (Tastensperre- Fernbedienung oder am Projektor, um unter „Neuer Code“ einen Funktion) neuen Schlüsselcode einzugeben. Verwenden Sie diese Funktion zum Sperren der Bedientasten am Projektor. Hinweis a Sperren der Bedientasten •... -
Seite 50: Fehlerbehebung Über Das Menü „Hilfe
Fehlerbehebung über das Menü „Hilfe“ Diese Funktion unterstützt Sie bei der Behebung von Problemen. Einstellungstasten (P/R/O/Q) Verwenden der Funktionen des Menüs „Hilfe“ MENU/HELP- Taste ENTER-Taste Beispiel: Wenn Bildflackern auftritt Vorgang zur Behebung von Bildflackern beim Projizieren des Computer-RGB-Signals. Drücken Sie BMENU/HELP. Wählen Sie „Mit den “Auto-Sync.”- Einst. -
Seite 51: Wartung
Wartung Reinigen des Projektors Reinigen der Linse I Stellen Sie vor der Reinigung des Projektors I Verwenden Sie zur Reinigung der Linse ein sicher, dass der Netzstecker abgezogen ist. handelsübliches Gebläse oder I Das Gehäuse sowie das Bedienfeld bestehen Linsenreinigungstuch (für Glaser und aus Kunststoff. -
Seite 52: Reinigen Und Ersetzen Der Staubfilter
Reinigen und Ersetzen der Staubfilter Reinigen der Staubfilter Info • Die Staubfilter sollten nach jeweils 100 Betriebsstunden gereinigt werden. Reinigen Sie die Filter öfter, wenn der Projektor in staubiger oder verrauchter Umgebung betrieben wird. STANDBY/ON-Taste Drücken Sie SSTANDBY/ON auf dem Projektor, um den Projektor in den Standby-Modus zu schalten. -
Seite 53: Ersetzen Der Staubfilter
Info • Wenn die Filter zu verschmutzt werden, um sie wirksam zu reinigen, kaufen Sie neue (PFILDA025WJZZ) bei einem autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe. Nach dem Entfernen der Filterhalter (siehe Schritt 2 unter „Reinigen der Staubfilter“) entfernen Sie die Staubfilter und ersetzen Sie sie durch neue. -
Seite 54: Wartungsanzeigen
Wartungsanzeigen I Die Warnanzeigen (Power-Anzeige, Lampen-Anzeige und Temperatur-Warnanzeige) auf dem Projektor weisen auf Funktionsstörungen hin. I Wenn eine Funktionsstörung auftritt, beginnt die Temperatur-Warnanzeige oder die Lampen- Anzeige zu leuchten, und der Projektor wechselt in den Standby-Modus. Führen Sie die folgenden Schritte aus, nachdem der Projektor in den Standby-Modus gewechselt ist. - Seite 55 Staubfilterhaltern und eingeschaltet offen. Lampenabdeckung rot Grün ist. blinkt, wenden Sie sich an blinkend einen autorisierten Sharp- (Kühlen) Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe. (Siehe Seite 63.) Info • Wenn die Temperatur-Warnanzeige aufleuchtet und der Projektor in den Standby-Modus wechselt, befolgen Sie die oben genannten Lösungsvorschläge, und warten Sie ab, bis der Projektor vollständig...
-
Seite 56: Hinweise Zur Lampe
I Wenn das Lampenglas bricht, können Glaspartikel in das Innere des Projektors gelangen. Wenden Sie sich in diesem Fall an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe, um die beschädigte Lampe entfernen zu lassen und den sicheren Betrieb zu gewährleisten. -
Seite 57: Entfernen Und Installieren Der Lampeneinheit
Entfernen und Installieren der Lampeneinheit Lampeneinheit Warnung! AN-XR20L2 (für XG-MB65X-L/ Optionales • Nehmen Sie die Lampeneinheit nicht direkt XG-MB55X-L) Zubehör nach der Verwendung des Projektors heraus. AN-XR10L2 Sie könnten sich ändernfalls an der heißen (für XR-10X-L/ Lampe verbrennen. XR-10S-L) Info •... -
Seite 58: Nehmen Sie Die Lampeneinheit
Hinweise zur Lampe (Fortsetzung) Nehmen Sie die Lampeneinheit Griff heraus. • Lösen Sie die Befestigungsschrauben von der Lampeneinheit. Fassen Sie die Lampeneinheit am Griff, und ziehen Sie sie in Pfeilrichtung. Halten Sie die Lampeneinheit dabei stets waagerecht, und neigen Sie sie nicht. Setzen Sie die neue Lampeneinheit ein. -
Seite 59: Pinbelegung
Angeschlossen an CS in internem Schaltkreis Klar zum Senden Angeschlossen an RS in internem Schaltkreis Nicht angeschlossen RS-232C-Anschluss: 9-pin D-sub-Stecker von DIN-D-sub RS-232C-Adapter* (Opcional zubehör: AN-A1RS) * Dieser Adapter wird nur mit XG-MB65X-L/XG-MB55X-L mitgeliefert. Pin Nr. Signal Name Referenz Nicht angeschlossen... -
Seite 60: Rs-232C Technische Daten Und Befehlseinstellungen
RS-232C Technische Daten und Befehlseinstellungen Computersteuerung Ein Computer kann zur Steuerung des Computers durch Anschließen eines RS-232C seriellen Steuerkabels (Cross-kabel, separat erhältlich) am Projektor verwendet werden. (Siehe Seite Anschluss.) Kommunikationsbedingungen Richten Sie den seriellen Port des Computers entsprechend der Tabelle ein. Signalformat: Entspricht der RS-232C-Norm. - Seite 61 0 – 9999 (Ganzzahl) Lampen-Lebensdauer (Prozent) 0% – 100% (Ganzzahl) Modellnamenprüfung XGMB65XL / XGMB55XL / XR10XL / XR10SL Modellnamenprüfung XG-MB65X-L / XG-MB55X-L / XR-10X-L / XR-10S-L Projektornamen-Einstellung 1 OK oder ERR (ersten vier Zeichen) *1 Projektornamen-Einstellung 2 OK oder ERR...
- Seite 62 RS-232C Technische Daten und Befehlseinstellungen (Fortsetzung) RETOUR STEUERUNGSINHALTE BEFEHL PARAMETER Standby-Modus Strom EIN (oder 40 Sekunden Anlaufzeit) EINGANG 1 Bildmodus : Präsentation OK oder ERR EINGANG 1 Bildmodus : Kino OK oder ERR EINGANG 1 Bildmodus : Spiel OK oder ERR EINGANG 1 Bildmodus : sRGB OK oder ERR EINGANG 1 Kontrast (-30 –...
- Seite 63 OK oder ERR Automatisch aus : Aus OK oder ERR Automatisch aus : Ein OK oder ERR Auto-Trapez : Aus (Nur XG-MB65X-L/55X-L) OK oder ERR Auto-Trapez : Ein (Nur XG-MB65X-L/55X-L) OK oder ERR PRJ.-Mod. : Rückwärts Aus OK oder ERR PRJ.-Mod.
-
Seite 64: Kompatibilitätstabelle Für Computer
• Wenn der Projektor VGA-Signale im Format 640K350 VESA empfängt, erscheint auf dem Bildschirm „640K400“. • Optimale Bildqualität wird durch Anpassen der Ausgangsauflösung des Computers an die native Auflösung des Projektors erzielt. (1024 x 768 für XG-MB65X-L, XG-MB55X-L und XR-10X-L ODER 800 x 600 für XR-10S-L). Signal... -
Seite 65: Fehlerbehebung
Fehlerbehebung Problem Prüfen Seite • Das Netzkabel des Projektors ist nicht mit einer Steckdose verbunden. • Die angeschlossenen externen Geräte sind ausgeschaltet. – • Es ist nicht der richtige Eingangsmodus ausgewählt. • Die Verbindungskabel sind nicht ordnungsgemäß an den Projektor angeschlossen. 23–26 •... - Seite 66 Fehlerbehebung (Fortsetzung) Problem Prüfen Seite Die Wartungsanzeige am • Siehe unter „Wartungsanzeigen“. Projektor leuchtet oder blinkt rot. Der Projektor kann • Die Tastensperre ist aktiviert. nicht mit der STANDBY/ Wenn die Tastensperre auf „EIN“ gestellt ist, sind alle Tasten ON-Taste am Projektor gesperrt.
-
Seite 67: Sharp-Kundendienst
Wenn Sie beim Aufstellen oder beim Betrieb des Projektors auf Probleme stoßen, lesen Sie bitte zuerst den Abschnitt „Fehlerbehebung“ auf den Seiten und 62. Wenn dieses Bedienungshandbuch Ihre Frage nicht beantwortet, wenden Sie sich an eine der unten aufgelisteten SHARP-Kundendienststellen. Sharp Electronics Corporation Benelux SHARP Electronics Benelux BV... -
Seite 68: Spezifikationen
Nennfrequenz 50/60 Hz, Leistungsaufnahme XG-MB65X-L 350 W (“Hell”-Modus)/280 W (“Eco + Leise”-Modus) mit Wechselstrom 100 V XG-MB55X-L 330 W (“Hell”-Modus)/270 W (“Eco + Leise”-Modus) mit Wechselstrom 240 V XR-10X-L 298 W (“Hell”-Modus)/229 W (“Eco + Leise”-Modus) mit Wechselstrom 100 V XR-10S-L 288 W (“Hell”-Modus)/223 W (“Eco + Leise”-Modus) mit Wechselstrom 240 V... -
Seite 69: Abmessungen
Abmessungen Einheiten: Zoll (mm) ø9 (69,2) (77,5) (80) (315) (33,8) (46,2) (65,5) (75) -
Seite 70: Index
Index AUDIO INPUT-Anschluss ....23, 24, 25 Lampen-Anzeige ........... 50 AUDIO OUTPUT-Anschluss ......21 Lampeneinheit ..........53 Austauschen der Lampe ....... 52, 53 Lampeneinstellung ........40 Auto Sync (Auto Sync-Anpassung) ... 34, 36, 43, 46 Lautsprecher ..........43 AUTO SYNC-Taste ........34 Lautstärketasten ..........
