EINRICHTUNGS-ANLEITUNG
Verbindungs-Pin-Zuweisungen .......................... 3
Befehlseinstellungen .................................. 4
den Projektor .............................................. 10
Steuerung des Projektors via LAN .................. 12
Steuerung des Projektors (Control) ..................... 13
(Settings & Adjustments) ............................ 14
Netzwerk (Network - General) ................... 15
gesandt wird (Mail - Recipient Settings) ........................... 16
Beim Anschluss über RS-232C ............................ 17
Beim Anschluss über Telenet ............................... 18

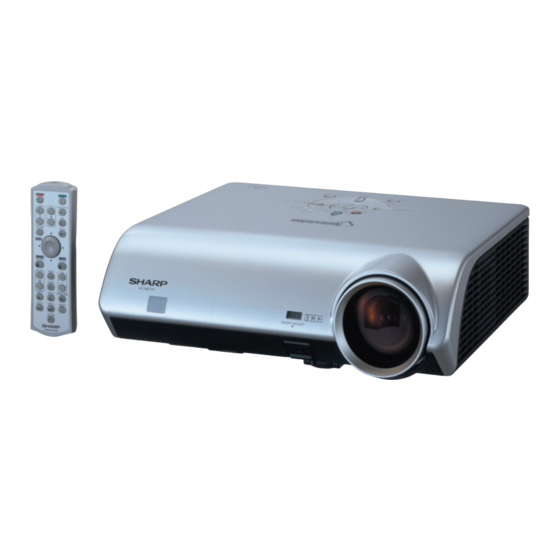

MULTIMEDIA-PROJEKTOR
MODELL
XG-MB70X
Eingestellte Einträge ............................................ 20
([S]Save & Quit) .......................................... 21
([Q]Quit Unchanged) .................................. 21
Passwort-Einstellung([5]Password) ...................... 23
IP Addr (1) - [8] Accept IP Addr (3)) .............................. 25
Fehlersuche ........................................................ 27
Abmessungen .................................................... 30

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sharp XG-MB70X

Inhaltszusammenfassung für Sharp XG-MB70X

  • Seite 1: Inhaltsverzeichnis

    MULTIMEDIA-PROJEKTOR MODELL XG-MB70X EINRICHTUNGS-ANLEITUNG Bildwandgröße und Projektionsabstand ..2 Betrachten der Einstelldetailliste ([V]View All Setting) ... 20 Verbindungs-Pin-Zuweisungen ......3 Eingestellte Einträge ..........20 RS-232C-Spezifikationen und Speichern der Einstellungen und Abbrechen Befehlseinstellungen ........4 ([S]Save & Quit) .......... 21 Einstellung des Projektornetzwerk-Umfeldes .. 6 Abbrechen ohne Speichern der Einstellungen 1.

  • Seite 2: Bildwandgröße Und Projektionsabstand

    Bildwandgröße und Projektionsabstand Die Größe der Projektionswand variiert gemäß Entfernung des Objektivs des Projektors von der Projektionswand. Installieren Sie den Projektor so, dass die projizierten Bilder mit optimaler Größe auf die Projektionswand projiziert werden, wie es in der nachfolgenden Tabelle aufgeführt ist. Verwenden Sie die in der Tabelle aufgeführten Werte als Referenz, wenn Sie den Projektor installieren.

  • Seite 3: Verbindungs-Pin-Zuweisungen

    Verbindungs-Pin-Zuweisungen INPUT 1/INPUT 2 und RGB AUSGABE-Signalanschluss: 15-pol. Mini-D-Sub-Anschluss RGB-Eingang Komponenteneingang 1. Videoeingang (rot) 1. P 2. Videoausgang (grün/Sync. auf grün) 2. Y 3. Videoausgabe (blau) 3. P 4. Nicht angeschlossen 4. Nicht angeschlossen 5. Nicht angeschlossen 5. Nicht angeschlossen 6.

  • Seite 4: Rs-232C-Spezifikationen Und Befehlseinstellungen

    RS-232C-Spezifikationen und Befehlseinstellungen Computer-Steuerung Sie können einen Computer für die Steuerung des Projektors verwenden, indem Sie ein serielles RS-232C Steuerkabel (kreuztyp, im Handel erhältlich) an den Projektor anschließen. (Für den Anschluss siehe Seite 27 der Bedienungsanleitung des Projektors.) Kommunikationsbedingungen Legen Sie die seriellen Porteinstellungen des Computers so fest, dass sie denen der Tabelle entsprechen. Signalformat: Entspricht dem RS-232C-Standard.
  • Seite 5 _ _ _ 1 _ _ _ 0 EINGANG 2 Signaltyp : Auto OK oder ERR Modellnamenprüfung 2 XG-MB70X I B S I M N R D _ _ _ 1 EINGANG 2 Signaltyp : RGB I B S I...

  • Seite 6: Einstellung Des Projektornetzwerk-Umfeldes

    Einstellung des Projektornetzwerk-Umfeldes In diesem Abschnitt sind die grundlegenden Vorgänge für die Verwendung des Projektors über ein Netzwerk beschrieben. Falls das Netzwerk bereits aufgebaut ist, müssen vielleicht die Netzwerkeinstellungen des Projektors geändert werden. Bitte wenden Sie sich um Hilfe bei diesen Einstellungen an Ihren Netzwerk-Administrator. Anschließen des Projektors an einen Computer Schließen Sie ein LAN-Kabel (Kategorie 5, kreuztyp) zwischen dem Computer und dem Projektor an.

  • Seite 7: Anschließen Des Projektors An Einen Computer

    Einstellung des Projektornetzwerk-Umfeldes 1. Anschließen des Projektors an einen Computer Etablieren Sie eine individuelle Verbindung zwischen dem Projektor und dem Computer. Unter Verwendung eines LAN-Kabels (Kategorie 5, kreuztyp) können Sie den Projektor über den Computer konfigurieren. Trennen Sie das LAN-Kabel des Computers von dem bestehenden Netzwerk ab.

  • Seite 8: Einstellung Einer Ip-Adresse Für Den Computer

    Einstellung des Projektornetzwerk-Umfeldes 2. Einstellung einer IP- Adresse für den Com- puter Nachfolgend ist beschrieben, wie Sie die ® Einstellungen in Windows XP (Professional oder Home Edition) ausführen können. Melden Sie sich in dem Netzwerk an, indem Sie das Administratorkonto für den Computer verwenden.
  • Seite 9 Einstellung des Projektornetzwerk-Umfeldes Klicken Sie auf „Internet Proto- col (TCP/IP)“ (Internetprotokoll (TCP/IP)), und klicken Sie danach auf die Schaltfläche „Properties“ (Eigenschaften). Bestätigen oder ändern Sie die IP-Adresse für den Einrichtungs- Computer. 1 Überprüfen und notieren Sie sich die aktuelle „IP address“ (IP-Adresse), die „Subnet mask“...

  • Seite 10: Einrichten Eines Netzwerkanschlusses Für Den Projektor

    Einstellung des Projektornetzwerk-Umfeldes 3. Einrichten eines Netzwerkanschlusses für den Projektor Die Einstellungen für solche Einträge wie die IP-Adresse Projektors Teilnetzmaske sind kompatibel mit dem bestehenden Netzwerk. Starten Sie den Internet Explorer (Version 5.0 oder später) auf dem Computer, und geben Sie „http:// 192.168.150.2/“...
  • Seite 11 Einstellung des Projektornetzwerk-Umfeldes Die TCP/IP-Einstellanzeige erscheint, bereit für die Netzwerkeinstellungen für den Projektor. Einträge Einstellbeispiel / Bemerkungen IP Address Werksseitige Vorgabeeinstellung : 192.168.150.2 (IP-Adresse) Geben Sie eine für das Netzwerk geeignete IP-Adresse ein. Subnet Mask Werksseitige Vorgabeeinstellung : 255.255.255.0 (Teilnetzmaske) Stellen Sie die Teilnetzmaske auf den gleichen Wert wie für den Computer und die Ausrüstung des Netzwerks ein.

  • Seite 12: Steuerung Des Projektors Via Lan

    Steuerung des Projektors via LAN Geben Sie nach der Verbindung des Projektors mit Ihrem Netzwerk die „IP address“ (IP-Adresse) des Projektors unter „Address“ (Adresse) im Internet Explorer (Version 5.0 oder später) ein, verwenden Sie einen Computer im Netzwerk, um den Setup-Bildschirm zu starten, über den der Projektor via Netzwerk gesteuert werden kann.

  • Seite 13: Bestätigung Des Projektorstatus (Status)

    Steuerung des Projektors via LAN Bestätigung des Steuerung des Projektorstatus Projektors (Status) (Control) Auf dieser Anzeige können Sie die Steuerung des Projektors ausführen. Sie können die folgenden Einträge steuern : Auf dieser Anzeige können Sie den Power (Stromversorgung) • • • • • Projektorstatus bestätigen.

  • Seite 14: Setzen Und Einstellung Des Projektors (Settings & Adjustments)

    Steuerung des Projektors via LAN Setzen und Einstellung Einstellung der des Projektors Sicherheit (Settings & Adjustments) (Network – Security) Beispiel: Die „Picture“ (Bild)-Anzeige für INPUT1 (EINGANG1) wird angezeigt. Auf diesen Anzeigen können Sie die Setzvorgänge und Einstellungen ausführen. Sie können die folgenden Einträge setzen oder einstellen : Auf dieser Anzeige können Sie die •...

  • Seite 15: Ausführung Allgemeiner Einstellungen Für Das Netzwerk (Network - General)

    (SMTP- Übertragung. Projector Name Einstellung des Projektornamens Server) z.B. 1 : 192.168.150.253 (Projektorname) z.B. 2 : smtp123.sharp.co.jp Auto Einstellung des Intervalls in Einheiten * Wenn Sie einen Domain- Logout von Minuten (von 1 bis 65535), nach Namen verwenden, führen Time dem der Projektor automatisch von Sie die Einstellungen für den...

  • Seite 16: Einstellung Der Fehlereinträge Und Der Bestimmungsortadressen

    Steuerung des Projektors via LAN Hinweis Einstellung der • Sie können für die E-Mail-Adresse bis zu Fehlereinträge und der 64 Zeichen eingeben. • Sie können die nachfolgend dargestellten Bestimmungsortadressen, Zeichen eingeben : an die die E-Mail im Falle a-z, A-Z, 0-9, !, #, $, %, &, *, +, -, /, =, ?, ^, {, |, }, ~ , _, ’, ., @, ` des Auftretens eines (Sie können das Zeichen „@“...

  • Seite 17: Einstellung Des Projektors Für Die Verwendung Von Rs-232C Oder Telenet

    Einstellung des Projektors für die Verwendung von RS-232C oder Telenet Schließen Sie den Projektor mittels RS-232C oder Telenet an einen Computer an und öffnen Sie das „SETUP MENU“ (Konfigurationsmenü) auf dem Computer, um die verschiedenen Einstellungen für den Projektor ausführen zu können. „Password:“...

  • Seite 18: Beim Anschluss Über Telenet

    Einstellung des Projektors für die Verwendung von RS-232C oder Telenet ▼SETUP MENU ---------------------------------SETUP MENU-------------------------------- Beim Anschluss über [1]IP Address [2]Subnet Mask [3]Default Gateway [4]User Name [5]Password Telenet [6]RS-232C Baud Rate [7]Projector Name [A]Advanced Setup [D]Disconnect All [V]View All Setting [S]Save & Quit [Q]Quit Unchanged Klicken Sie von dem Windows ®...

  • Seite 19: Setup Menu (Konfigurationsmenü) (Hauptmenü)

    Einstellung von bis zu drei IP-Adressen, die eine [7] Projector Name (Projektorname) Projektorname Verbindung mit dem Projektor gestatten. Die (Werksseitige Vorgabeeinstellung: XG-MB70X) eingestellten IP-Adressen können unter Verwendung Sie können einen Projektornamen zuordnen (Seite von [9] Accept All IP Addr wieder gelöscht werden.

  • Seite 20: Steuerung Des Projektors Für Die Verwendung Von Rs-232C Oder Telenet

    [S]Save & Quit [Q]Quit Unchanged [V]View All Setting [S]Save & Quit [Q]Quit Unchanged setup>1 setup>v IP Address : 192.168.150.2 Model Name : XG-MB70X Please Enter : 192.168.150.3 Projector Name : XG-MB70X (change) —> 192.168.150.3 MAC Address : 08:00:1f:b1:b7:74 ---------------------------------SETUP MENU-------------------------------- IP Address : 192.168.150.2...

  • Seite 21: Speichern Der Einstellungen Und Abbrechen ([S]Save & Quit)

    Steuerung des Projektors für die Verwendung von RS-232C oder Telenet Speichern der Abbrechen ohne Speichern Einstellungen und der Einstellungen Abbrechen ([Q]Quit Unchanged) ([S]Save & Quit) Bricht das Menü ab, ohne die Einstellwerte zu speichern. Speichert die Einstellwerte und bricht das Menü ab. ▼SETUP MENU (Konfigurationsmenü) ▼SETUP MENU (Konfigurationsmenü) ---------------------------------SETUP MENU--------------------------------...

  • Seite 22: Ip-Adressen-Einstellung ([1]Ip Address)

    Steuerung des Projektors für die Verwendung von RS-232C oder Telenet Der Einstellvorang für jeden Eintrag wird erläutert. Für den grundlegenden Vorgang siehe „Eingestellte Einträge“ auf Seite 20. IP-Adressen-Einstellung Vorgabe-Gateway- Einstellung ([1]IP Address) ([3]Default Gateway) Einstellung der IP-Adresse. Einstellung des Vorgabe-Gateway. setup>1 IP Address :192.168.150.2...

  • Seite 23: Benutzernamen-Einstellung ([4]User Name)

    Sie können einen Projektornamen zuordnen. ([5]Password) setup>7 Projector Name : XG-MB70X Ausführung von Sicherheitsschutzmaßnahmen unter Please Enter : MY XG-MB70X Verwendung des Passworts. (change) —> MY XG-MB70X setup>5 1 1 1 1 1 Geben Sie „7“ ein, und drücken Sie danach Password die „Enter“-Taste.

  • Seite 24: Abtrennen Aller Anschlüsse ([D]Disconnect All)

    Steuerung des Projektors für die Verwendung von RS-232C oder Telenet Abtrennen aller Einstellung der Anschlüsse automatischen Abmeldezeit ([D]Disconnect All) (ADVANCED[1]Auto Logout Time) Es besteht die Möglichkeit, dass Sie alle gegenwärtig von dem Projektor erkannten TCP/IP-Verbindungen Falls nach einer festen Zeitspanne keine Eingabe erfolgt, dann trennt abtrennen.

  • Seite 25: Ausführung Des Netzwerk-Ping-Testes (Advanced[5]Network Ping Test)

    Steuerung des Projektors für die Verwendung von RS-232C oder Telenet Ausführung des Netzwerk- Einstellung der Ping-Testes akzeptierten IP-Adresse (ADVANCED[5]Network Ping Test) (ADVANCED[6]Accept IP Addr (1) – [8]Accept IP Addr (3)) Sie können bestätigen, dass die Netzwerksverbindung zwischen dem Projektor und einem Computer usw. Es besteht auch die Möglichkeit, dass Sie die Sicherheit des Projektors normal arbeitet.

  • Seite 26: Einstellung Des Suchports (Advanced[0]Search Port)

    Steuerung des Projektors für die Verwendung von RS-232C oder Telenet Einstellung des Suchports Rückkehr an das Hauptmenü (ADVANCED[0]Search Port) (ADVANCED[Q]Return to Main Menu) Stellt die Portnummer für die Suche nach dem Projektor von dem Netzwerk ein. Kehrt an das Haupt-SETUP-MENÜ zurück. advanced>0 advanced>q Please Enter Port Number for Search from Computer.

  • Seite 27: Fehlersuche

    Fehlersuche Kommunikation kann mit dem Projektor nicht etabliert werden. Bei Anschluss des Projektors unter Verwendung des seriellen Anschlusses \ Überprüfen Sie, dass die RS-232C Buchse des Projektors und des Computers oder des im Fachhandel erhältlichen Steuergerätes richtig angeschlossen sind. \ Achten Sie darauf, das es sich bei dem RS-232C Kabel um ein Crossover-Kabel handelt. \ Stellen Sie sicher, dass die Einstellung des RS-232C Ports für den Projektor mit der Einstellung für den Computer oder dem im Fachhandel erhältlichen Steuergerät übereinstimmt.
  • Seite 28 Fehlersuche \ Halten Sie die folgenden Schritte ein, wenn Sie die Netzwerk-Einstellungen für den Computer überprüfen. 1. Öffnen Sie einen Befehl-Eingabeaufforderung (MS-DOS Prompt). • Im Falle von Windows ® 98 oder 98SE: Klicken Sie auf „START“, „Programs“ (Programme), „MS-DOS Prompt“ (MS DOS-Eingabeaufforderung) in dieser Reihenfolge. ®...
  • Seite 29 Fehlersuche \ Überprüfen Sie, ob das „TCP/IP“-Protokoll richtig arbeitet, indem Sie den „PING“-Befehl verwenden. Überprüfen Sie auch, ob die IP-Adresse eingestellt ist. 1. Öffnen Sie einen Befehl-Eingabeaufforderung (MS-DOS Prompt). ® • Im Falle von Windows 98 oder 98SE: Klicken Sie auf „START“, „Programs“ (Programme), „MS-DOS Prompt“...

  • Seite 30: Abmessungen

    Abmessungen Einheiten: Zoll (mm) Ansicht von hinten Ansicht von Ansicht von Ansicht von der Seite oben der Seite (310) (55,05) Ansicht von vorne (99,95) (129,5) (129,5) (29,1) (30,9) Ansicht von unten (44,1) (30,9)
