Spécifications pour les fusibles et câbles non fournis
Modèle
S-20YM3HPQ
S-25YM3HPQ
S-32YM3HPQ
S-40YM3HPQ
S-50YM3HPQ
REMARQUE
E
XEMPLE DE CÂBLAGE ET COMMENT RÉGLER LE
DISPOSITIF DE RÉGULATION À DISTANCE
Comment connecter les câbles
Approvisionnement en énergie et mise à la terre
Retirer le couvercle du coffret électrique et connecter les câbles
avec les numéros correspondants au bornier d'alimentation (3P)
placé à l'intérieur. (Voir E). Et connectez le câble de terre sur le
bornier. Ce faisant, tirer les câbles à l'intérieur par le trou et fixer
solidement les câbles à un collier non fourni. (Voir B).
Donner suffisamment de mou aux câbles entre le collier et le
bornier d'alimentation.
Câblage de transmission et câblage du dispositif de régulation à
distance
Retirer le couvercle du coffret électrique et faire passer les
câbles à l'intérieur par le trou, puis les connecter au bornier du
dispositif de régulation à distance (6P). (Voir C et A). (Pas de
polarité) Fixer fermement le câble du dispositif de régulation à
distance à un collier non fourni.
Donner suffisamment de mou aux câbles entre le collier et le
bornier d'alimentation pour le dispositif de régulation à distance.
Après le raccordement, fixer le matériau d'étanchéité. (Voir D).
Veiller à le fixer afin d'éviter toute infiltration de l'eau provenant
de l'extérieur. (Voir D).
A
B
C
D
E
1
2
3
4
5
6
7
S-20~50YM3HPQ
Conditionneur d'air Urban Multi
4PW18607-1A
Downloaded from www.Manualslib.com
Câblage du dispositif de
régulation à distance et
Câble d'alimentation câble de transmission
Fusibles
non Taille,
fournis Câble longueur Câble
La taille et
la longueur
du câble Câble
15 A H05VV-U3G doivent être gainé
conformes (2 fils)
aux codes
locaux.
Pour plus de détails, se reporter au chapitre
"Exemple de câblage" à la page 7".
Les longueurs admises du câble de transmission
entre les unités intérieure et extérieure et entre
l'unité intérieure et le dispositif de régulation à
distance sont les suivantes:
Unité extérieure - unité intérieure: ≤1000 m
•
(longueur totale du câblage: 2000 m)
• Unité intérieure - dispositif de régulation à
distance: ≤500 m
(Voir la figure 25)
Câblage du dispositif de régulation à distance et câble de
transmission
Câble d'alimentation
Comment connecter le bornier d'alimentation (6P) pour le
dispositif de régulation à distance et le câble de transmission
Veiller à fixer le matériel d'étanchéité fourni pour éviter toute
infiltration d'eau ainsi que la pénétration de tous insectes et
autres petits animaux de l'extérieur. Sinon, un court-circuit
pourrait se produire dans le coffret électrique.
Comment connecter un bornier au fil de terre (3P)
Couvercle du coffret électrique
Etiquette du schéma de câblage (à l'arrière du couvercle du
coffret électrique)
Câblage du dispositif de régulation à distance
Câblage de transmission
Bornier du dispositif de régulation à distance (6P)
Câble d'alimentation
Bornier d'alimentation
manuals search engine
8 Attache (non fournis)
9 Attache (non fournis)
10 Matériel de serrage
11 Matériau d'isolation (fourni avec l'unité)
12 Câblage vers l'extérieur
13 Extérieur
Taille
14 Intérieur
15 Veiller à fixer la gaine du câble.
Après avoir fixé le collier au matériel de serrage, couper tout
2
0,75~1,25 mm le matériel excédentaire.
Précautions
1 Observer les notes mentionnées ci-dessous lors du câblage au
bornier d'alimentation.
Ne pas connecter des câbles de sections différentes à la
même borne d'alimentation. (Un desserrage de la connexion
peut provoquer une surchauffe.)

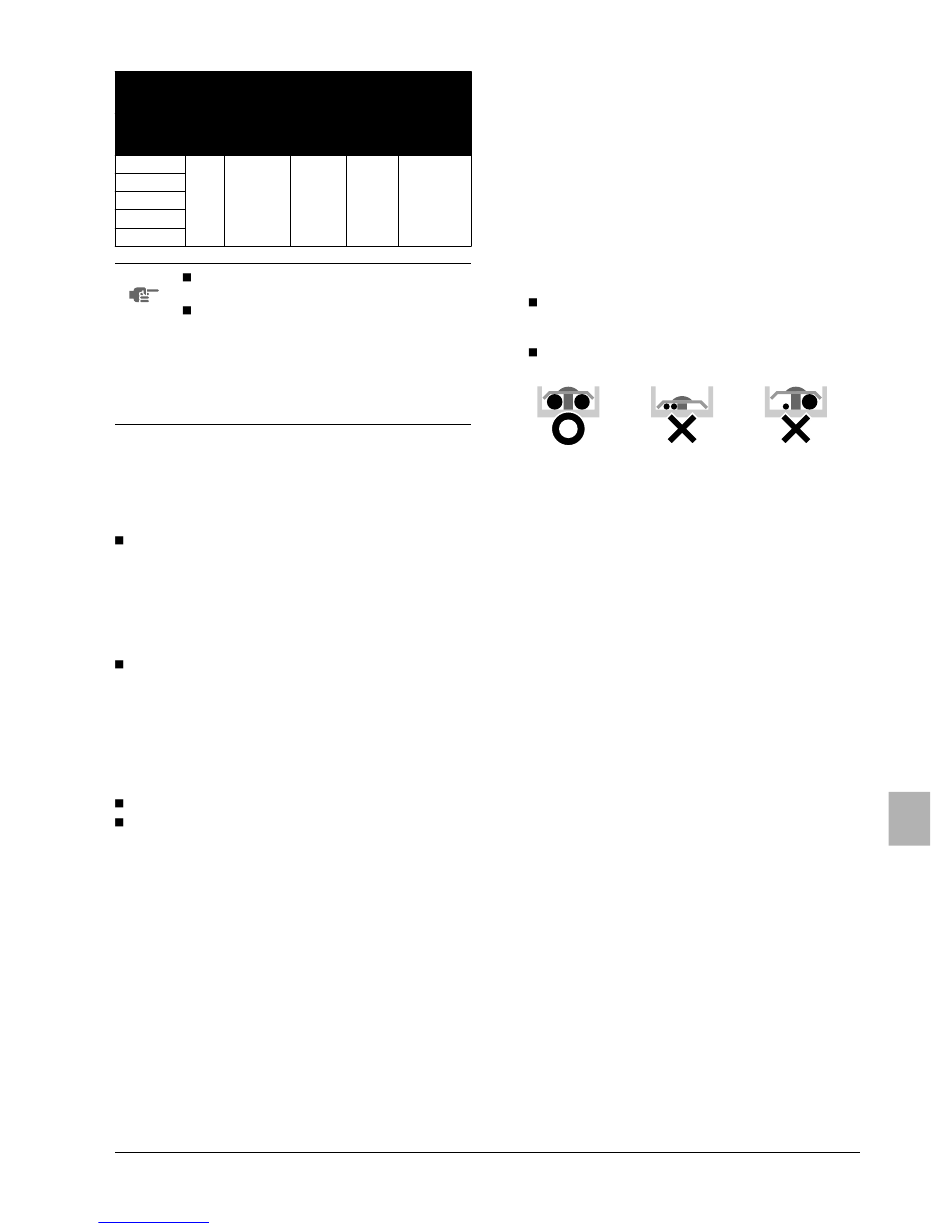

Lors de la connexion de câbles de même section, les
raccorder selon la figure.
Utiliser le câble électrique spécifié. Connecter correctement le
câble sur la borne. Bloquer le câble sans appliquer de force
excessive sur la borne. (couple de serrage 1,31 N•m±10%)
2 L'intensité totale du courant du câblage de jonction entre les
unités intérieures doit demeurer inférieure à 12 A. Brancher la
ligne à l'extérieur de la planche à bornes de l'unité selon les
normes des équipements électriques, en cas d'utilisation de
deux câbles d'alimentation de section supérieure à 2 mm
(Ø 1,6). Le branchement doit être sous gaine afin de fournir un
degré d'isolation supérieur ou égal à celui du câblage
d'alimentation lui-même.
3 Ne pas raccorder des câbles de sections différentes à une
même borne de terre. Le desserrage de la connexion peut
détériorer la protection.
4 Les câbles et cordons du dispositif de régulation à distance
reliant les unités doivent se trouver à au moins 50 mm du
câblage de l'alimentation. Si cette règle n'est pas respectée, un
dysfonctionnement dû au bruit électrique peut apparaître.
5 Pour le câblage du dispositif de régulation à distance, se
reporter au "manuel d'installation du dispositif de régulation à
distance" fourni avec le dispositif.
6 Ne jamais connecter le câblage d'alimentation à la planche à
bornes du câblage de transmission. Cette erreur pourrait
endommager l'ensemble du système.
7 Utiliser uniquement les câbles spécifiés et bien serrer les
connexions des câbles sur les bornes. S'assurer que les câbles
n'exercent pas une tension externe sur les bornes. Les câbles
doivent être correctement placés de façon à ne pas obstruer
d'autres équipements comme l'ouverture à ressort du couvercle
de service. S'assurer que le couvercle se ferme correctement.
Des connexions
surchauffe et, au pire, un choc électrique ou un incendie.
incomplètes pourraient entraîner
Manuel d'installation et d'utilisation
