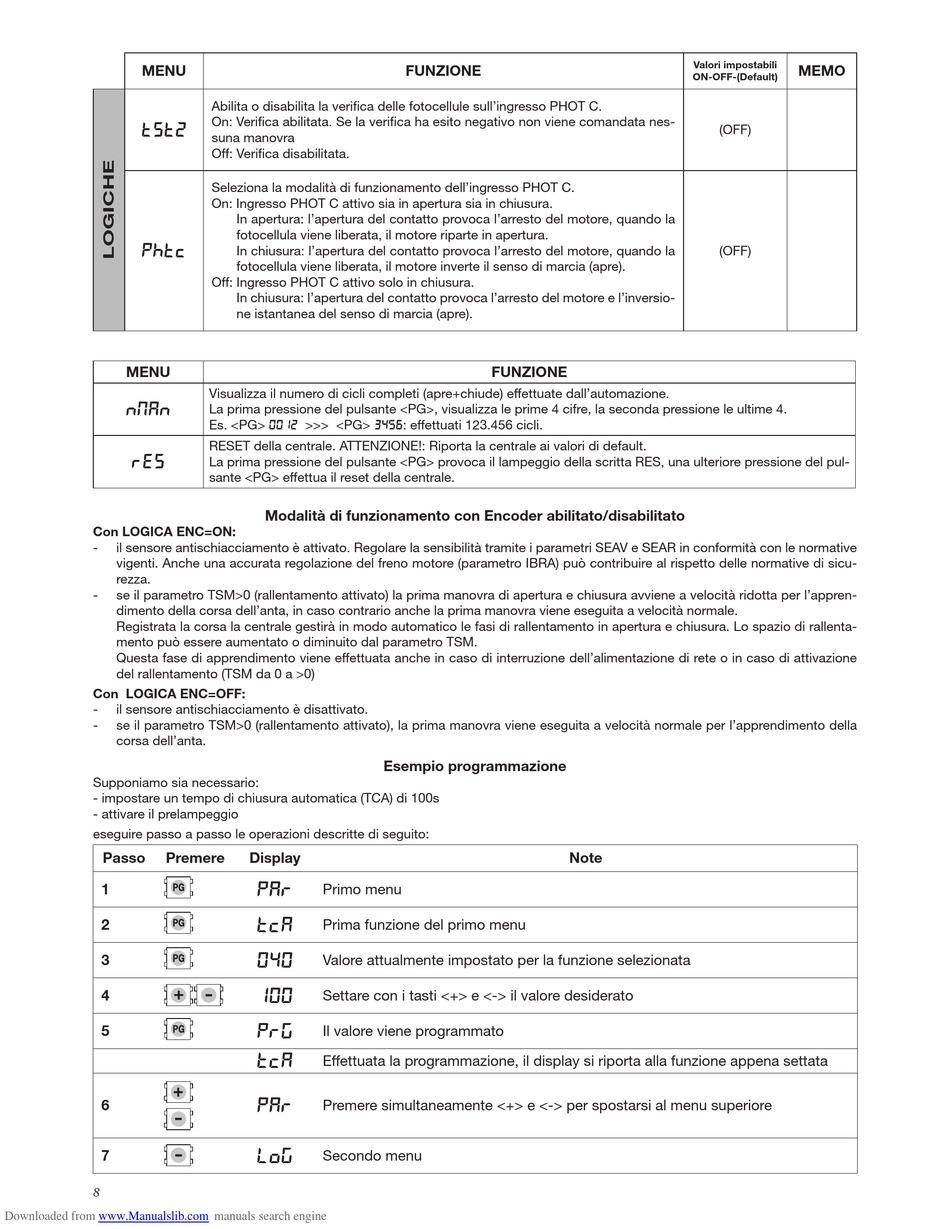

Beninca MATRIX Betriebsanleitung Seite 8

MENU
TST2
PHTC
MENU
NMAN
RES
Con LOGICA ENC=ON:
- il sensore antischiacciamento è attivato. Regolare la sensibilità tramite i parametri SEAV e SEAR in conformità con le normative
vigenti. Anche una accurata regolazione del freno motore (parametro IBRA) può contribuire al rispetto delle normative di sicu-
rezza.
- se il parametro TSM>0 (rallentamento attivato) la prima manovra di apertura e chiusura avviene a velocità ridotta per l'appren-
dimento della corsa dell'anta, in caso contrario anche la prima manovra viene eseguita a velocità normale.
Registrata la corsa la centrale gestirà in modo automatico le fasi di rallentamento in apertura e chiusura. Lo spazio di rallenta-
mento può essere aumentato o diminuito dal parametro TSM.
Questa fase di apprendimento viene effettuata anche in caso di interruzione dell'alimentazione di rete o in caso di attivazione
del rallentamento (TSM da 0 a >0)
Con LOGICA ENC=OFF:
- il sensore antischiacciamento è disattivato.
- se il parametro TSM>0 (rallentamento attivato), la prima manovra viene eseguita a velocità normale per l'apprendimento della
corsa dell'anta.
Supponiamo sia necessario:
- impostare un tempo di chiusura automatica (TCA) di 100s
- attivare il prelampeggio
eseguire passo a passo le operazioni descritte di seguito:
Passo Premere
1
2
3
4
5
6
7
8
Downloaded from www.Manualslib.com
Abilita o disabilita la verica delle fotocellule sull'ingresso PHOT C.
On: Verica abilitata. Se la verica ha esito negativo non viene comandata nes-
suna manovra
Off: Verica disabilitata.
Seleziona la modalità di funzionamento dell'ingresso PHOT C.
On: Ingresso PHOT C attivo sia in apertura sia in chiusura.
In apertura: l'apertura del contatto provoca l'arresto del motore, quando la
fotocellula viene liberata, il motore riparte in apertura.
In chiusura: l'apertura del contatto provoca l'arresto del motore, quando la
fotocellula viene liberata, il motore inverte il senso di marcia (apre).
Off: Ingresso PHOT C attivo solo in chiusura.
In chiusura: l'apertura del contatto provoca l'arresto del motore e l'inversio-
ne istantanea del senso di marcia (apre).
Visualizza il numero di cicli completi (apre+chiude) effettuate dall'automazione.
La prima pressione del pulsante <PG>, visualizza le prime 4 cifre, la seconda pressione le ultime 4.
Es. <PG> 0012 >>> <PG> 3456: effettuati 123.456 cicli.
RESET della centrale. ATTENZIONE!: Riporta la centrale ai valori di default.
La prima pressione del pulsante <PG> provoca il lampeggio della scritta RES, una ulteriore pressione del pul-
sante <PG> effettua il reset della centrale.
Modalità di funzionamento con Encoder abilitato/disabilitato
Esempio programmazione
Display
PAR
Primo menu
TCA
Prima funzione del primo menu
040
Valore attualmente impostato per la funzione selezionata
100
Settare con i tasti <+> e <-> il valore desiderato
PRG
Il valore viene programmato
TCA
Effettuata la programmazione, il display si riporta alla funzione appena settata
PAR
Premere simultaneamente <+> e <-> per spostarsi al menu superiore
Log
Secondo menu
manuals search engine
FUNZIONE
FUNZIONE
Note
Valori impostabili
MEMO
ON-OFF-(Default)
(OFF)
(OFF)
