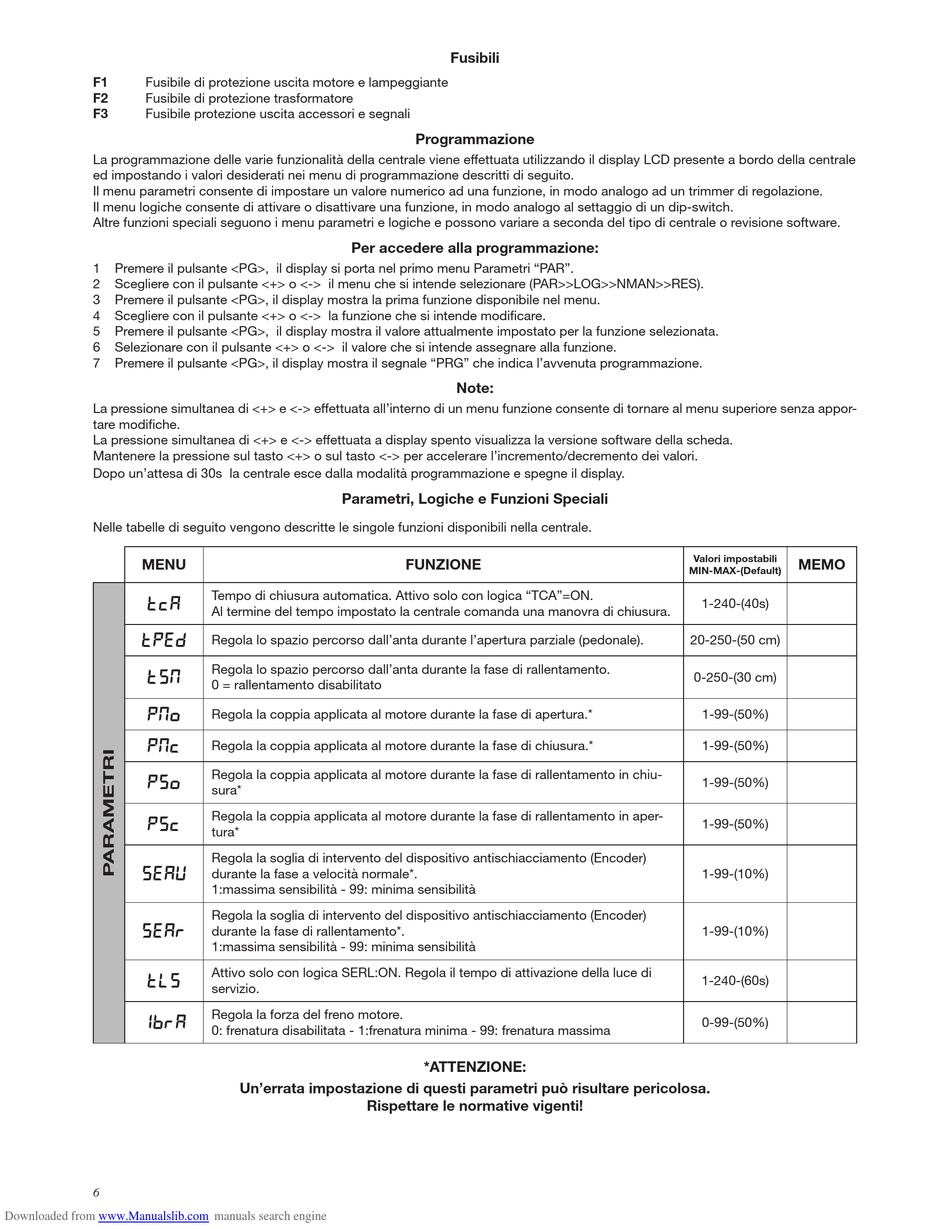

F1 Fusibile di protezione uscita motore e lampeggiante
F2 Fusibile di protezione trasformatore
F3
Fusibile protezione uscita accessori e segnali
La programmazione delle varie funzionalità della centrale viene effettuata utilizzando il display LCD presente a bordo della centrale
ed impostando i valori desiderati nei menu di programmazione descritti di seguito.
Il menu parametri consente di impostare un valore numerico ad una funzione, in modo analogo ad un trimmer di regolazione.
Il menu logiche consente di attivare o disattivare una funzione, in modo analogo al settaggio di un dip-switch.
Altre funzioni speciali seguono i menu parametri e logiche e possono variare a seconda del tipo di centrale o revisione software.
1 Premere il pulsante <PG>, il display si porta nel primo menu Parametri "PAR".
2 Scegliere con il pulsante <+> o <-> il menu che si intende selezionare (PAR>>LOG>>NMAN>>RES).
3 Premere il pulsante <PG>, il display mostra la prima funzione disponibile nel menu.
4 Scegliere con il pulsante <+> o <-> la funzione che si intende modicare.
5 Premere il pulsante <PG>, il display mostra il valore attualmente impostato per la funzione selezionata.
6 Selezionare con il pulsante <+> o <-> il valore che si intende assegnare alla funzione.
7 Premere il pulsante <PG>, il display mostra il segnale "PRG" che indica l'avvenuta programmazione.
La pressione simultanea di <+> e <-> effettuata all'interno di un menu funzione consente di tornare al menu superiore senza appor-
tare modiche.
La pressione simultanea di <+> e <-> effettuata a display spento visualizza la versione software della scheda.
Mantenere la pressione sul tasto <+> o sul tasto <-> per accelerare l'incremento/decremento dei valori.
Dopo un'attesa di 30s la centrale esce dalla modalità programmazione e spegne il display.
Nelle tabelle di seguito vengono descritte le singole funzioni disponibili nella centrale.
MENU
TCA
Tped
Tsm
PMo
PMC
Pso
Psc
SeaU
SEAR
TLS
Ibra
6
Downloaded from www.Manualslib.com
Per accedere alla programmazione:
Parametri, Logiche e Funzioni Speciali
Tempo di chiusura automatica. Attivo solo con logica "TCA"=ON.
Al termine del tempo impostato la centrale comanda una manovra di chiusura.
Regola lo spazio percorso dall'anta durante l'apertura parziale (pedonale).
Regola lo spazio percorso dall'anta durante la fase di rallentamento.
0 = rallentamento disabilitato
Regola la coppia applicata al motore durante la fase di apertura.*
Regola la coppia applicata al motore durante la fase di chiusura.*
Regola la coppia applicata al motore durante la fase di rallentamento in chiu-
sura*
Regola la coppia applicata al motore durante la fase di rallentamento in aper-
tura*
Regola la soglia di intervento del dispositivo antischiacciamento (Encoder)
durante la fase a velocità normale*.
1:massima sensibilità - 99: minima sensibilità
Regola la soglia di intervento del dispositivo antischiacciamento (Encoder)
durante la fase di rallentamento*.
1:massima sensibilità - 99: minima sensibilità
Attivo solo con logica SERL:ON. Regola il tempo di attivazione della luce di
servizio.
Regola la forza del freno motore.
0: frenatura disabilitata - 1:frenatura minima - 99: frenatura massima
Un'errata impostazione di questi parametri può risultare pericolosa.
Rispettare le normative vigenti!
manuals search engine
Fusibili
Programmazione
Note:
FUNZIONE
*ATTENZIONE:
Valori impostabili
MEMO
MIN-MAX-(Default)
1-240-(40s)
20-250-(50 cm)
0-250-(30 cm)
1-99-(50%)
1-99-(50%)
1-99-(50%)
1-99-(50%)
1-99-(10%)
1-99-(10%)
1-240-(60s)
0-99-(50%)
