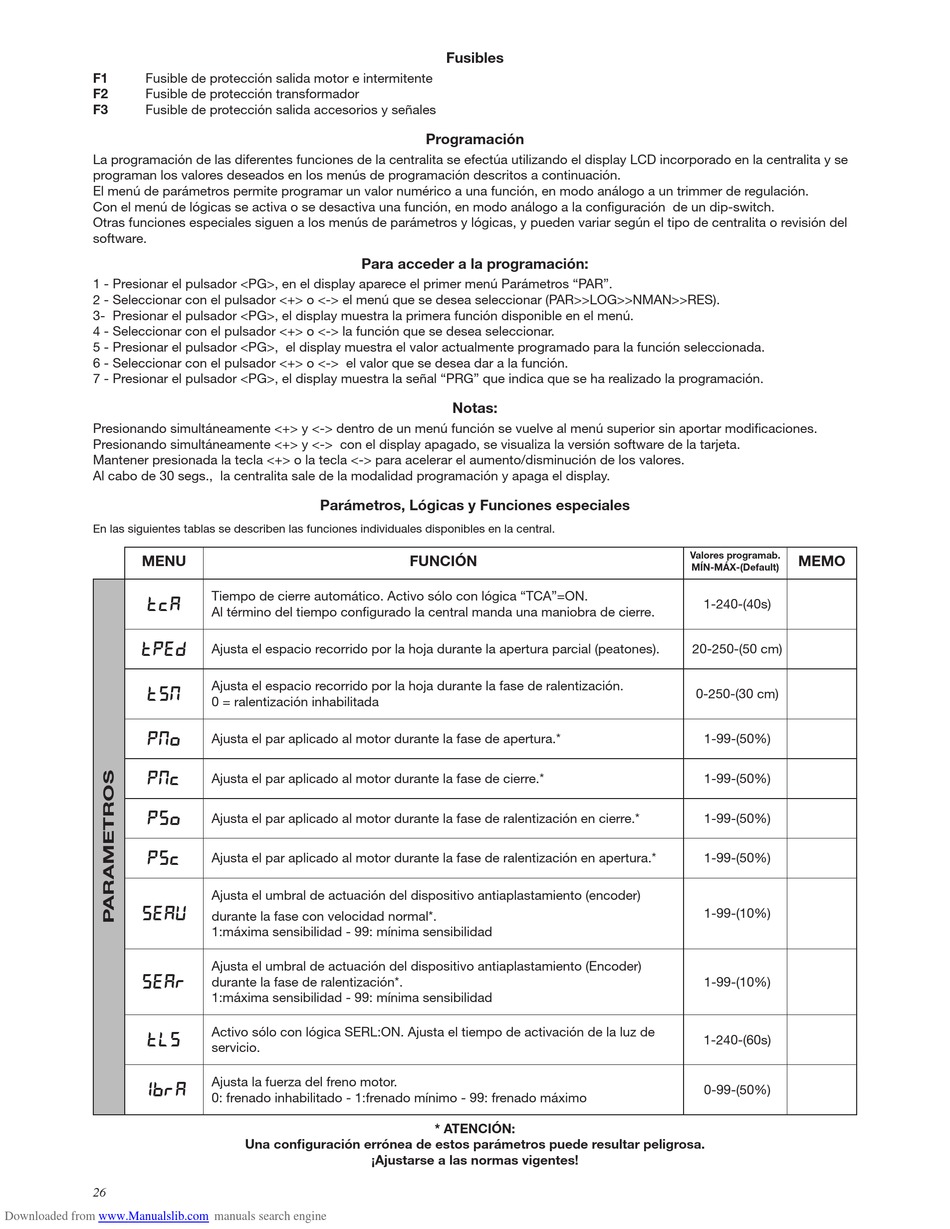

Beninca MATRIX Betriebsanleitung Seite 26

F1 Fusible de protección salida motor e intermitente
F2
Fusible de protección transformador
F3 Fusible de protección salida accesorios y señales
La programación de las diferentes funciones de la centralita se efectúa utilizando el display LCD incorporado en la centralita y se
programan los valores deseados en los menús de programación descritos a continuación.
El menú de parámetros permite programar un valor numérico a una función, en modo análogo a un trimmer de regulación.
Con el menú de lógicas se activa o se desactiva una función, en modo análogo a la conguración de un dip-switch.
Otras funciones especiales siguen a los menús de parámetros y lógicas, y pueden variar según el tipo de centralita o revisión del
software.
1 - Presionar el pulsador <PG>, en el display aparece el primer menú Parámetros "PAR".
2 - Seleccionar con el pulsador <+> o <-> el menú que se desea seleccionar (PAR>>LOG>>NMAN>>RES).
3- Presionar el pulsador <PG>, el display muestra la primera función disponible en el menú.
4 - Seleccionar con el pulsador <+> o <-> la función que se desea seleccionar.
5 - Presionar el pulsador <PG>, el display muestra el valor actualmente programado para la función seleccionada.
6 - Seleccionar con el pulsador <+> o <-> el valor que se desea dar a la función.
7 - Presionar el pulsador <PG>, el display muestra la señal "PRG" que indica que se ha realizado la programación.
Presionando simultáneamente <+> y <-> dentro de un menú función se vuelve al menú superior sin aportar modicaciones.
Presionando simultáneamente <+> y <-> con el display apagado, se visualiza la versión software de la tarjeta.
Mantener presionada la tecla <+> o la tecla <-> para acelerar el aumento/disminución de los valores.
Al cabo de 30 segs., la centralita sale de la modalidad programación y apaga el display.
En las siguientes tablas se describen las funciones individuales disponibles en la central.
MENU
TCA
Tped
Tsm
PMo
PMC
Pso
Psc
SeaU
SEAR
TLS
Ibra
26
Downloaded from www.Manualslib.com
Para acceder a la programación:
Parámetros, Lógicas y Funciones especiales
Tiempo de cierre automático. Activo sólo con lógica "TCA"=ON.
Al término del tiempo congurado la central manda una maniobra de cierre.
Ajusta el espacio recorrido por la hoja durante la apertura parcial (peatones).
Ajusta el espacio recorrido por la hoja durante la fase de ralentización.
0 = ralentización inhabilitada
Ajusta el par aplicado al motor durante la fase de apertura.*
Ajusta el par aplicado al motor durante la fase de cierre.*
Ajusta el par aplicado al motor durante la fase de ralentización en cierre.*
Ajusta el par aplicado al motor durante la fase de ralentización en apertura.*
Ajusta el umbral de actuación del dispositivo antiaplastamiento (encoder)
durante la fase con velocidad normal*.
1:máxima sensibilidad - 99: mínima sensibilidad
Ajusta el umbral de actuación del dispositivo antiaplastamiento (Encoder)
durante la fase de ralentización*.
1:máxima sensibilidad - 99: mínima sensibilidad
Activo sólo con lógica SERL:ON. Ajusta el tiempo de activación de la luz de
servicio.
Ajusta la fuerza del freno motor.
0: frenado inhabilitado - 1:frenado mínimo - 99: frenado máximo
Una configuración errónea de estos parámetros puede resultar peligrosa.
¡Ajustarse a las normas vigentes!
manuals search engine
Fusibles
Programación
Notas:
FUNCIÓN
* ATENCIÓN:
Valores programab.
MEMO
MÍN-MÁX-(Default)
1-240-(40s)
20-250-(50 cm)
0-250-(30 cm)
1-99-(50%)
1-99-(50%)
1-99-(50%)
1-99-(50%)
1-99-(10%)
1-99-(10%)
1-240-(60s)
0-99-(50%)
