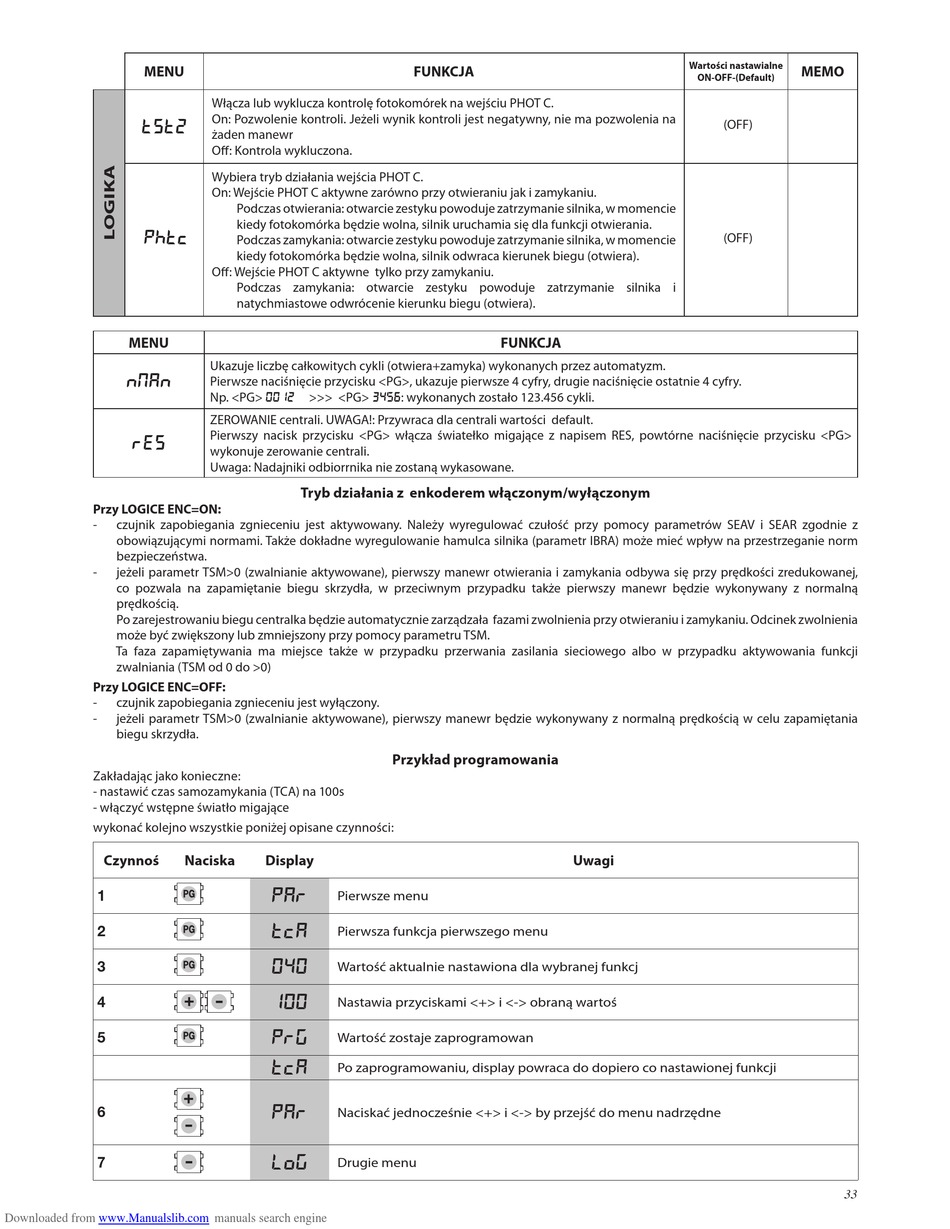

Beninca MATRIX Betriebsanleitung Seite 33

MENU
TST2
PHTC
MENU
NMAN
RES
Przy LOGICE ENC=ON:
- czujnik zapobiegania zgnieceniu jest aktywowany. Należy wyregulować czułość przy pomocy parametrów SEAV i SEAR zgodnie z
obowiązującymi normami. Także dokładne wyregulowanie hamulca silnika (parametr IBRA) może mieć wpływ na przestrzeganie norm
bezpieczeństwa.
- jeżeli parametr TSM>0 (zwalnianie aktywowane), pierwszy manewr otwierania i zamykania odbywa się przy prędkości zredukowanej,
co pozwala na zapamiętanie biegu skrzydła, w przeciwnym przypadku także pierwszy manewr będzie wykonywany z normalną
prędkością.
Po zarejestrowaniu biegu centralka będzie automatycznie zarządzała fazami zwolnienia przy otwieraniu i zamykaniu. Odcinek zwolnienia
może być zwiększony lub zmniejszony przy pomocy parametru TSM.
Ta faza zapamiętywania ma miejsce także w przypadku przerwania zasilania sieciowego albo w przypadku aktywowania funkcji
zwalniania (TSM od 0 do >0)
Przy LOGICE ENC=OFF:
- czujnik zapobiegania zgnieceniu jest wyłączony.
- jeżeli parametr TSM>0 (zwalnianie aktywowane), pierwszy manewr będzie wykonywany z normalną prędkością w celu zapamiętania
biegu skrzydła.
Zakładając jako konieczne:
- nastawić czas samozamykania (TCA) na 100s
- włączyć wstępne światło migające
wykonać kolejno wszystkie poniżej opisane czynności:
Czynnoś
1
2
3
4
5
6
7
Downloaded from www.Manualslib.com
Włącza lub wyklucza kontrolę fotokomórek na wejściu PHOT C.
On: Pozwolenie kontroli. Jeżeli wynik kontroli jest negatywny, nie ma pozwolenia na
żaden manewr
Off: Kontrola wykluczona.
Wybiera tryb działania wejścia PHOT C.
On: Wejście PHOT C aktywne zarówno przy otwieraniu jak i zamykaniu.
Podczas otwierania: otwarcie zestyku powoduje zatrzymanie silnika, w momencie
kiedy fotokomórka będzie wolna, silnik uruchamia się dla funkcji otwierania.
Podczas zamykania: otwarcie zestyku powoduje zatrzymanie silnika, w momencie
kiedy fotokomórka będzie wolna, silnik odwraca kierunek biegu (otwiera).
Off: Wejście PHOT C aktywne tylko przy zamykaniu.
Podczas zamykania: otwarcie zestyku powoduje zatrzymanie silnika i
natychmiastowe odwrócenie kierunku biegu (otwiera).
Ukazuje liczbę całkowitych cykli (otwiera+zamyka) wykonanych przez automatyzm.
Pierwsze naciśnięcie przycisku <PG>, ukazuje pierwsze 4 cyfry, drugie naciśnięcie ostatnie 4 cyfry.
Np. <PG> 0012 >>> <PG> 3456: wykonanych zostało 123.456 cykli.
ZEROWANIE centrali. UWAGA!: Przywraca dla centrali wartości default.
Pierwszy nacisk przycisku <PG> włącza światełko migające z napisem RES, powtórne naciśnięcie przycisku <PG>
wykonuje zerowanie centrali.
Uwaga: Nadajniki odbiorrnika nie zostaną wykasowane.
Tryb działania z enkoderem włączonym/wyłączonym
Naciska Display
PAR
Pierwsze menu
TCA
Pierwsza funkcja pierwszego menu
040
Wartość aktualnie nastawiona dla wybranej funkcj
100
Nastawia przyciskami <+> i <-> obraną wartoś
PRG
Wartość zostaje zaprogramowan
TCA
Po zaprogramowaniu, display powraca do dopiero co nastawionej funkcji
PAR
Naciskać jednocześnie <+> i <-> by przejść do menu nadrzędne
Log
Drugie menu
manuals search engine
FUNKCJA
FUNKCJA
Przykład programowania
Wartości nastawialne
ON-OFF-(Default)
(OFF)
(OFF)
Uwagi
MEMO
33
