Beninca THINK Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Beninca Anleitungen
  4. Steuergeräte
  5. Think
  6. Betriebsanleitung

Beninca THINK Betriebsanleitung

Vorschau ausblenden Andere Handbücher für THINK:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 17

Quicklinks

Diese Anleitung herunterladen

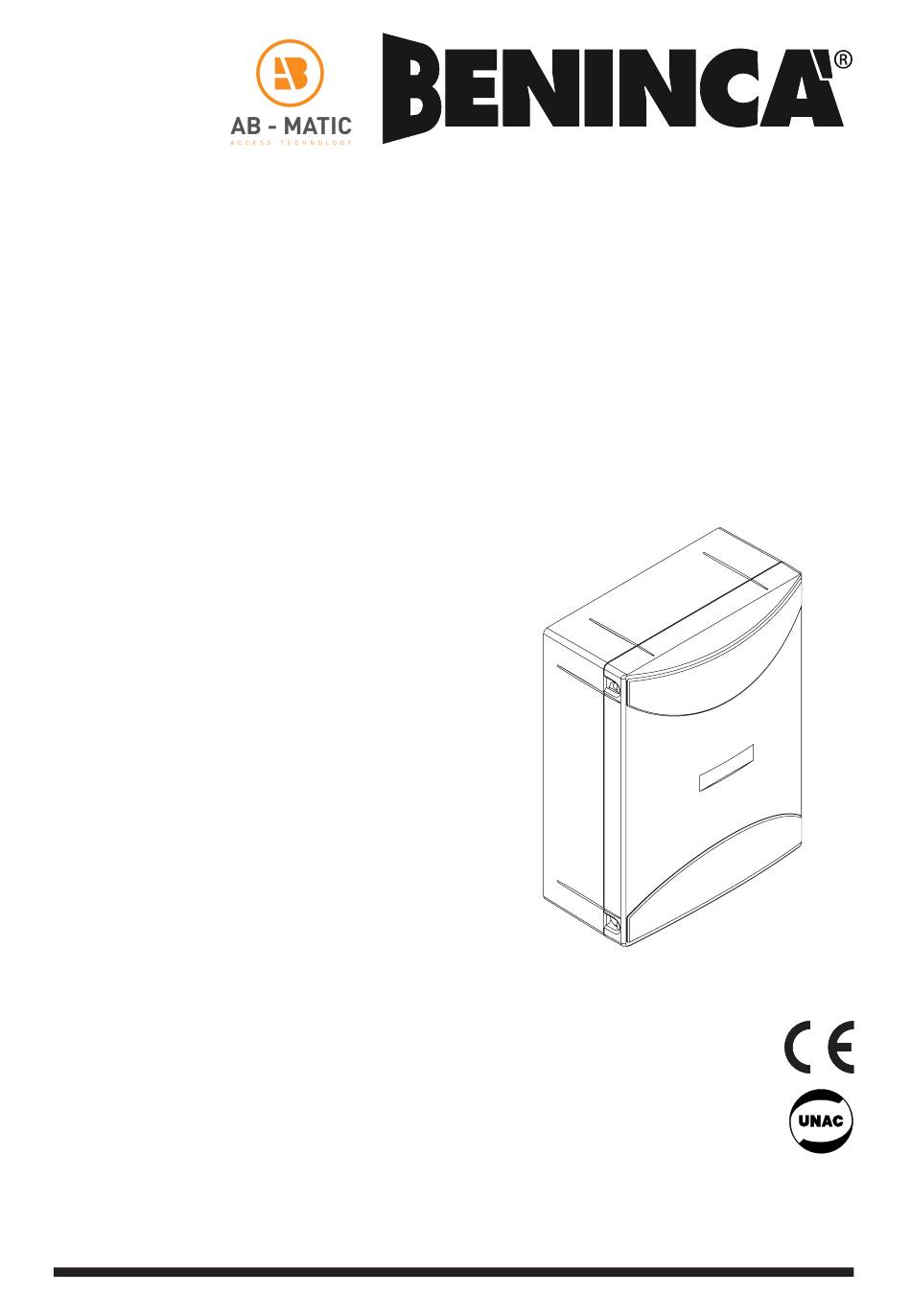

L8542632
Rev. 11/06/01
Libro istruzioni
Operating instructions
Betriebsanleitung
Livret d'instructions
Manual de instrucciones
Książeczka z instrukcjami
All manuals and user guides at all-guides.com
CENTRALE DI COMANDO
CENTRALE DE COMMANDE
CENTRAL DE MANDO
CENTRALKA STEROWANIA
THINK
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE,
SERRANDE ED AFFINI
CONTROL UNIT
STEUEREINHEIT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Beninca THINK

Inhaltszusammenfassung für Beninca THINK

  • Seite 1 All manuals and user guides at all-guides.com L8542632 Rev. 11/06/01 CENTRALE DI COMANDO CONTROL UNIT STEUEREINHEIT CENTRALE DE COMMANDE CENTRAL DE MANDO CENTRALKA STEROWANIA THINK Libro istruzioni Operating instructions Betriebsanleitung UNIONE NAZIONALE COSTRUTTORI Livret d’instructions AUTOMATISMI PER CANCELLI, PORTE, Manual de instrucciones SERRANDE ED AFFINI...
  • Seite 2 Hiermit erklaren wir, dass unser Produkt Nous déclarons par la présente que notre produit Por la presente declaramos que nuestro producto Niniejszym oświadczamy że nasz produkt THINK è conforme alle seguenti disposizioni pertinenti: complies with the following relevant provisions: folgenden einschlagigen Bestimmungen entspricht:...
  • Seite 3 All manuals and user guides at all-guides.com 230Vac 50Hz 400Vac 50Hz SAFETY 230Vac 50Hz 400Vac 50Hz SAFETY STOP 400Vac 230Vac STOP 230Vac 400Vac J2 DAS J2 DAS Close Open DAS N.C. DAS 8K2 21 22 23 24 25 26 27 28 29 30 31 2 CH.
  • Seite 4 All manuals and user guides at all-guides.com Collegamento dispositivi di sicurezza verificati Connection of tested safety devices Anschluss geprüfter Sicherheitsvorrichtungen Branchement dispositifs de sécurité vérifiés Conexión de los dispositivos de seguridad verificados Połączenia sprawdzanych urządzeń bezpieczeństwa ��� ��� ��� ��� �����...

  • Seite 5: Avvertenze Generali

    All manuals and user guides at all-guides.com Centrale di comando THINK La centrale elettronica THINK può essere utilizzata per il controllo di 1 motore monofase 230Vac o trifase 400Vac con potenza non superiore a 800W per motore monofase e 2200W per motore trifase.
  • Seite 6 All manuals and user guides at all-guides.com Collegamento arresto di emergenza. ATTENZIONE: Tensione di rete. Togliere il ponticello e collegare un dispositivo sezionatore a doppio contatto NC con ritenu- 34-35 SAFETY ta, adeguato alla tensione di rete. Vedi schema di collegamento. Nota: L’intervento dell’arresto di emergenza toglie alimentazione al motore e simultanea- mente fornisce alimentazione all’elettrofreno positivo.
  • Seite 7 All manuals and user guides at all-guides.com Valori impostabili MENU FUNZIONE MEMO ON-OFF-(Default) Abilita o disabilita la chiusura automatica Off: chiusura automatica disabilitata (ON) On: chiusura automatica abilitata Abilita o disabilita la funzione condominiale. Off: funzione condominiale disabilitata. (OFF) On: funzione condominiale abilitata. L’impulso P.P. o del trasmettitore non ha effetto durante la fase di apertura.
  • Seite 8 All manuals and user guides at all-guides.com Valori impostabili MENU FUNZIONE MEMO ON-OFF-(Default) Abilita o disabilita il sensore amperometrico antischiacciamento, la cui sensibi- lità è regolata dai paramentri SNSO e SNSC. (OFF) On: Sensore amperometrico attivato. Off: Sensore amperometrico disattivato. Attiva o disattiva la verica assenza fase nel caso di alimentazione trifase.
  • Seite 9 All manuals and user guides at all-guides.com 2 coppie di fotocellule attive in apertura e chiusura (PHOT1 e PHOT2) + 1 coppia di fotocellule attive solo in fase di chiusura (PHOT3): Logica PHO 1 Logica PHO 2 Logica PHO 3 Logica PHO 4 PONTICELLI ���...

  • Seite 10: Messaggi Di Errore

    All manuals and user guides at all-guides.com Diagnostica Nel caso di anomalie di funzionamento è possibile visualizzare, premendo il tasto + o -, lo stato di tutti gli ingressi (necorsa, coman- do e sicurezza). Ad ogni ingresso è associato un segmento del display che in caso di attivazione si accende, secondo il seguente schema.

  • Seite 11: General Warnings

    All manuals and user guides at all-guides.com THINK Control Unit The THIKS control unit can be used to control 1 single-phase, 230Vac motor or 1 three-phase, 400Vac motor with power not exceeding 800W for single-phase motors and 2200W for three-phase motors.
  • Seite 12 All manuals and user guides at all-guides.com Emergency stop connection. WARNING: Mains power supply. Remove the jumper and connect a N.C., changeover switch, suited for the mains voltage. 34-35 SAFETY See wire diagram. Note: The emergency stop cuts power supply to the motor and supplies the positive electric brake.
  • Seite 13 All manuals and user guides at all-guides.com Settable values MENU FUNCTION MEMO ON-OFF-(Default) The automatic closure is enabled or disabled. Off: disabled automatic closure. (ON) On: enabled automatic closure. The multi-at function is enabled or disabled. Off: disabled multi-at function. (OFF) On: enabled multi-at function.
  • Seite 14 All manuals and user guides at all-guides.com Settable values MENU FUNCTION MEMO ON-OFF-(Default) The anti-crash amperometric sensor is disabled or enabled. Its sensitivity is adjusted by parameters SNSO and SNSC. (OFF) On: Amperometric sensor activated. Off: Amperometric sensor deactivated. Lack of phase check in case of three-phase power supply is enabled or disabled.
  • Seite 15 All manuals and user guides at all-guides.com 2 pairs of photocells, active in both opening and closing (PHOT1 e PHOT2) + 1 pair of photocells, active in the closing phase only (PHOT3): Logic PHO 1 Logic PHO 2 Logic PHO 3 Logic PHO 4 JUMPERS ���...

  • Seite 16: Error Messages

    All manuals and user guides at all-guides.com Diagnostics In the event of operating faults, by pressing the + or - keys the status of all inputs can be displayed (limit switches, control and safety). Each input is matched to one segment of the display; in the event of activation, it switches on according to the following diagram.

  • Seite 17: Steuereinheit Think

    All manuals and user guides at all-guides.com Steuereinheit THINK Die elektronische Einheit THINK kann zur Kontrolle von 1 einphasigen Motor zu 230Vac oder einem dreiphasigen Motor zu 400 Vac mit einer maximalen Leistung von 800W (einphasig) und 2200W (dreiphasig) verwendet werden.

  • Seite 18: Programmierung

    All manuals and user guides at all-guides.com Anschluss Not-Aus. ACHTUNG: Netzspannung. Brücke abnehmen und ein Trennschalterhaltesystem mit zweifachem Kontakt anschließen 34-35 SAFETY das für die Netzspannung geeignet ist. Siehe Schaltplan. Bemerkung: Schaltet die Not-Aus-Vorrichtung ein, wird die Stromzufuhr zum Motor unterbro- chen und gleichzeitig die positive Elektrobremse gespeist.
  • Seite 19 All manuals and user guides at all-guides.com Einstellbare Werte MENÜ FUNKTION MEMO ON-OFF-(Default) Aktiviert oder deaktiviert den automatischen Schließvorgang. Off: automatischer Schließvorgang deaktiviert (ON) On: automatischer Schließvorgang aktiviert Aktiviert oder deaktiviert die Funktion Wohngemeinschaft. Off: Funktion Wohngemeinschaft deaktiviert. (OFF) On: Funktion Wohngemeinschaft aktiviert. Auf den Öffnungsvorgang haben weder der Schritt-Schritt-Impuls noch der Impuls des Sendegeräts Einuss.
  • Seite 20 All manuals and user guides at all-guides.com Einstellbare Werte MENÜ FUNKTION MEMO ON-OFF-(Default) Aktiviert oder deaktiviert den Stromsensor gegen Quetschgefahr, dessen Empndlichkeit durch die Parameter SNSO und SNSC eingestellt wird. (OFF) On: Stromsensor aktiviert. Off: Stromsensor deaktiviert. Aktiviert oder deaktiviert die Prüfung der Phasenfreiheit im Falle einer dreiphasigen Speisung.

  • Seite 21: Schritt Drücken Display

    All manuals and user guides at all-guides.com 2 Fotozellenpaare beim Öffnen und Schließen aktiv (PHOT1 und PHOT2) + 1 Fotozellenpaar nur beim Schließen aktiv (PHOT3): Logik PHO 1 Logik PHO 2 Logik PHO 3 Logik PHO 4 BRÜCKEN ��� ��� ���...

  • Seite 22: Fehlermeldungen

    All manuals and user guides at all-guides.com Diagnostik Bei Betriebsstörungen kann man durch Drücken der Taste + oder -, den Zustand aller Eingänge anzeigen lassen (Endschalter, Steuerung und Sicherheit). Jedem Eingang ist ein Displaysegment zugeteilt, das bei der Aktivierung laut nachstehendem Schema aueuchtet.

  • Seite 23: Avertissements Generaux

    All manuals and user guides at all-guides.com Centrale de comande THINK La centrale électronique THINK peut être utilisée pour contrôler 1 moteur monophasé 230Vac ou triphasé 400Vac avec puissance non supérieure à 800W pour le moteur monophasé et 2200W pour le moteur triphasé .
  • Seite 24 All manuals and user guides at all-guides.com Branchement arrêt d’urgence. ATTENTION: Tension de réseau. Enlevez le pont et branchez un dispositif sectionneur à double contact N.F. avec retenue, adé- 34-35 SAFETY quat à la tension de réseau. Voir schéma de branchement. Note: L’intervention de l’arrêt d’urgence coupe l’alimentation au moteur et en même temps fournit l’alimentation à...
  • Seite 25 All manuals and user guides at all-guides.com Valeurs programmables MENU FONCTION MÉMO ON-OFF-(Default) Valide ou invalide la fermeture automatique Off: fermeture automatique invalidée (ON) On: fermeture automatique validée Valide ou invalide la fonction de copropriété. Off: fonction de copropriété invalidée. (OFF) On: fonction de copropriété...
  • Seite 26 All manuals and user guides at all-guides.com Valeurs programmables MENU FONCTION MÉMO ON-OFF-(Default) Valide ou invalide le senseur ampérométrique anti-écrasement, dont la sensibilité est réglée par les paramètres SNSO e SNSC. (OFF) On: Senseur ampérométrique validé. Off: Senseur ampérométrique invalidé. Valide ou invalide la vérication absence phase en cas d’alimentation triphasée.

  • Seite 27: Exemple De Programmation

    All manuals and user guides at all-guides.com 2 couples de photocellules actives en phase d’ouverture et fermeture (PHOT1 et PHOT2) + 1 couple de photocellules actives uniquement en phase de fermeture (PHOT3): Logique PHO 1 Logique PHO 2 Logique PHO 3 Logique PHO 4 PONTS ���...

  • Seite 28: Messages D'erreur

    All manuals and user guides at all-guides.com Diagnostique En cas d’anomalies du fonctionnement vous pouvez afcher, en appuyant sur la touche + o -, l’état de toutes les entrées (n de course, commande et sécurité). Chaque entrée est associée à un segment de l’afcheur qui en cas d’activation s’allume suivant le schéma suivant.

  • Seite 29: Advertencias Generales

    All manuals and user guides at all-guides.com Central de mando THINK La central electrónica THINK se puede utilizar para controlar 1 motor monofásico 230Vac ó trifásico 400Vac, con potencia no mayor que 800W para motor monofásico y 2200W para motor trifásico.

  • Seite 30: Programación

    All manuals and user guides at all-guides.com Conexión parada de emergencia. ATENCIÓN: Tensión de red. Quitar el puente y conectar un dispositivo cortacircuitos con doble contacto NC con retención, 34-35 SAFETY adecuado para la tensión de red. Ver esquema de conexión. Nota: La actuación de la parada de emergencia corta la alimentación para el motor y simultánea- mente proporciona alimentación para el electrofreno positivo.
  • Seite 31 All manuals and user guides at all-guides.com Valores programables MENU FUNCIÓN MEMO ON-OFF-(Default) Habilita o inhabilita el cierre automático. Off: cierre automático inhabilitado (ON) On: cierre automático habilitado Habilita o inhabilita la función comunidad. Off: Función comunidad inhabilitada. (OFF) On: Función comunidad habilitada. El impulso P.P. o del transmisor no tiene efecto durante la fase de apertura.
  • Seite 32 All manuals and user guides at all-guides.com Valores programables MENU FUNCIÓN MEMO ON-OFF-(Default) Habilita o inhabilita el sensor amperimétrico anti aplastamiento, cuya sensi- bilidad está ajustada mediante los parámetros SNSO y SNSC. (OFF) On: Sensor amperimétrico activado. Off: Sensor amperimétrico desactivado. Activa o desactiva la comprobación de ausencia de fase en el caso de ali- mentación trifásica.

  • Seite 33: Ejemplo De Programación

    All manuals and user guides at all-guides.com 2 parejas de fotocélulas activas en apertura y cierre (PHOT1 y PHOT2) + 1 pareja de fotocélulas activas sólo en la fase de cierre (PHOT3): Lógica PHO 1 Lógica PHO 2 Lógica PHO 3 Lógica PHO 4 PUENTES ���...

  • Seite 34: Mensajes De Error

    All manuals and user guides at all-guides.com Diagnóstico En caso de anomalías de funcionamiento, es posible visualizar, presionando la tecla + ó -, el estado de todas las entradas (nal de carrera, mando y seguridad). Con cada entrada está asociado un segmento del display que, en caso de activación, se enciende, según el esquema siguiente.

  • Seite 35: Uwagi Ogólne

    All manuals and user guides at all-guides.com Centralka sterowania THINK Elektroniczna centralka THINK może być używana do kontroli 1 silnika jednoofazowego 230 Vac lub trójfazowego 400 Vac, o mocy nie większej jak 800 W dla silnika jednofazowego i 2200 W dla silnika trójfazowego.
  • Seite 36 All manuals and user guides at all-guides.com Połączenie zatrzymania alarmowego. UWAGA: Napięcie sieciowe. 34-35 SAFETY Usunąć mostek i połączyć wyłącznik sekcyjny o podwójnym zestyku NC hamujący, odpowiedni do wartości napięcia w sieci. Zobacz schemat połączeń Wybór zasilania 36-37-38 Wybór napięcia zasilania, zmostkować: sieciowego Zasilanie jednofa- 39-40...
  • Seite 37 All manuals and user guides at all-guides.com Wartości nastawialne MENU FUNKCJA MEMO ON-OFF-(Default) Włącza lub wyłącza zamykanie automatyczne Off: zamykanie automatyczne wyłączone (ON) On: zamykanie automatyczne włączone Włącza lub wyłącza funkcję lokator. Off: funkcja lokator wyłączona. (OFF) On: funkcja lokator włączona. Impuls P.P. lub nadajnika nie daje żadnego efektu podczas fazy otwierania.
  • Seite 38 All manuals and user guides at all-guides.com Wartości nastawialne MENU FUNKCJA MEMO ON-OFF-(Default) Włącza lub wyłącza czujnik amperometryczny przeciwzgnieceniowy, którego czułość regulowana jest przez paramentry SNSO i SNSC.On: czujnik amperometryczny (OFF) aktywowany. Off: czujnik amperometryczny wyłączony. Aktywuje lub wyłącza sprawdzenie braku fazy w przypadku zasilania trójfazowego. 2pha On: Sprawdzanie aktywowane.
  • Seite 39 All manuals and user guides at all-guides.com 2 pary fotokomórek aktywne przy otwieraniu i zamykaniu (PHOT1 e PHOT2) + 1 para fotokomórek aktywna tylko w fazie zamykania (PHOT3): Logika PHO 1 Logika PHO 2 Logika PHO 3 Logika PHO 4 MOSTKOWANIE ���...

  • Seite 40: Komunikaty Błędu

    All manuals and user guides at all-guides.com Diagnostyka W przypadku wystąpienia anomalii działania możliwa jest wizualizacja przy pomocy przycisku + lub – stanu wszystkich wejść (wyłączniki krańcowe, sterowanie i bezpieczeństwo). Każde wejście ma przypisany określony odcinek na wyświetlaczu, który w przypadku aktywowania zaświeca się, zgodnie z niżej podanym schematem.
  • Seite 41 All manuals and user guides at all-guides.com...
  • Seite 42 All manuals and user guides at all-guides.com...
  • Seite 43 All manuals and user guides at all-guides.com...
  • Seite 44 All manuals and user guides at all-guides.com � � � � � � ������� �� ������ ��� ������ ��� ����� � ������� ��� ���� �������� ��������� ���� ����� �� ��� �������� ���������� ��������� ��� ���� ���������� � ��������� �� ��� ���� ��� ���� �� ������� �...
