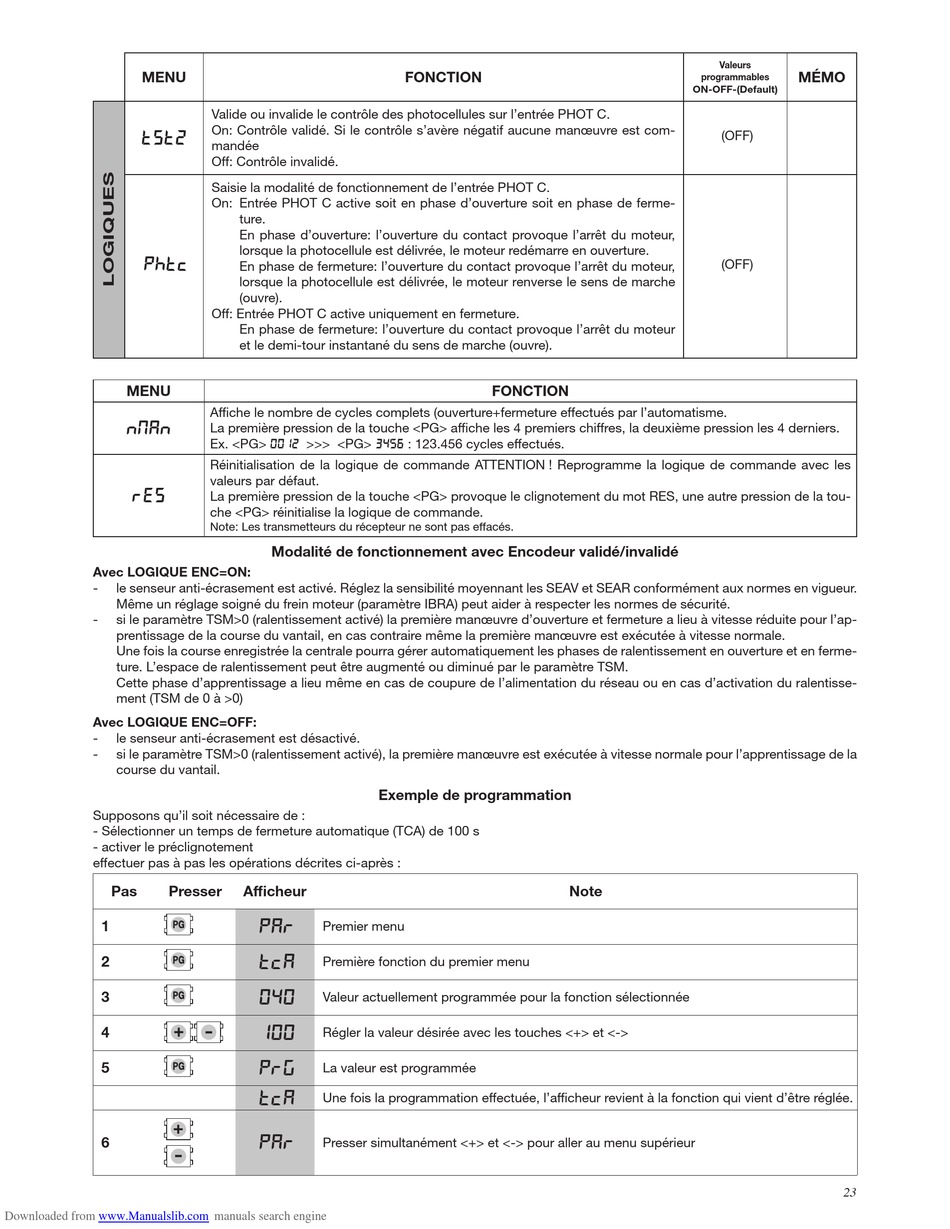

Beninca MATRIX Betriebsanleitung Seite 23

MENU
TST2
PHTC
MENU
NMAN
RES
Avec LOGIQUE ENC=ON:
- le senseur anti-écrasement est activé. Réglez la sensibilité moyennant les SEAV et SEAR conformément aux normes en vigueur.
Même un réglage soigné du frein moteur (paramètre IBRA) peut aider à respecter les normes de sécurité.
- si le paramètre TSM>0 (ralentissement activé) la première manœuvre d'ouverture et fermeture a lieu à vitesse réduite pour l'ap-
prentissage de la course du vantail, en cas contraire même la première manœuvre est exécutée à vitesse normale.
Une fois la course enregistrée la centrale pourra gérer automatiquement les phases de ralentissement en ouverture et en ferme-
ture. L'espace de ralentissement peut être augmenté ou diminué par le paramètre TSM.
Cette phase d'apprentissage a lieu même en cas de coupure de l'alimentation du réseau ou en cas d'activation du ralentisse-
ment (TSM de 0 à >0)
Avec LOGIQUE ENC=OFF:
- le senseur anti-écrasement est désactivé.
- si le paramètre TSM>0 (ralentissement activé), la première manœuvre est exécutée à vitesse normale pour l'apprentissage de la
course du vantail.
Supposons qu'il soit nécessaire de :
- Sélectionner un temps de fermeture automatique (TCA) de 100 s
- activer le préclignotement
effectuer pas à pas les opérations décrites ci-après :
Pas Presser
1
2
3
4
5
6
Downloaded from www.Manualslib.com
Valide ou invalide le contrôle des photocellules sur l'entrée PHOT C.
On: Contrôle validé. Si le contrôle s'avère négatif aucune manœuvre est com-
mandée
Off: Contrôle invalidé.
Saisie la modalité de fonctionnement de l'entrée PHOT C.
On: Entrée PHOT C active soit en phase d'ouverture soit en phase de ferme-
ture.
En phase d'ouverture: l'ouverture du contact provoque l'arrêt du moteur,
lorsque la photocellule est délivrée, le moteur redémarre en ouverture.
En phase de fermeture: l'ouverture du contact provoque l'arrêt du moteur,
lorsque la photocellule est délivrée, le moteur renverse le sens de marche
(ouvre).
Off: Entrée PHOT C active uniquement en fermeture.
En phase de fermeture: l'ouverture du contact provoque l'arrêt du moteur
et le demi-tour instantané du sens de marche (ouvre).
Afche le nombre de cycles complets (ouverture+fermeture effectués par l'automatisme.
La première pression de la touche <PG> afche les 4 premiers chiffres, la deuxième pression les 4 derniers.
Ex. <PG> 0012 >>> <PG> 3456 : 123.456 cycles effectués.
Réinitialisation de la logique de commande ATTENTION ! Reprogramme la logique de commande avec les
valeurs par défaut.
La première pression de la touche <PG> provoque le clignotement du mot RES, une autre pression de la tou-
che <PG> réinitialise la logique de commande.
Note: Les transmetteurs du récepteur ne sont pas effacés.
Modalité de fonctionnement avec Encodeur validé/invalidé
Exemple de programmation
Afficheur
PAR
Premier menu
TCA
Première fonction du premier menu
040
Valeur actuellement programmée pour la fonction sélectionnée
100
Régler la valeur désirée avec les touches <+> et <->
PRG
La valeur est programmée
TCA
Une fois la programmation effectuée, l'afcheur revient à la fonction qui vient d'être réglée.
PAR
Presser simultanément <+> et <-> pour aller au menu supérieur
manuals search engine
FONCTION
FONCTION
Note
Valeurs
MÉMO
programmables
ON-OFF-(Default)
(OFF)
(OFF)
23
