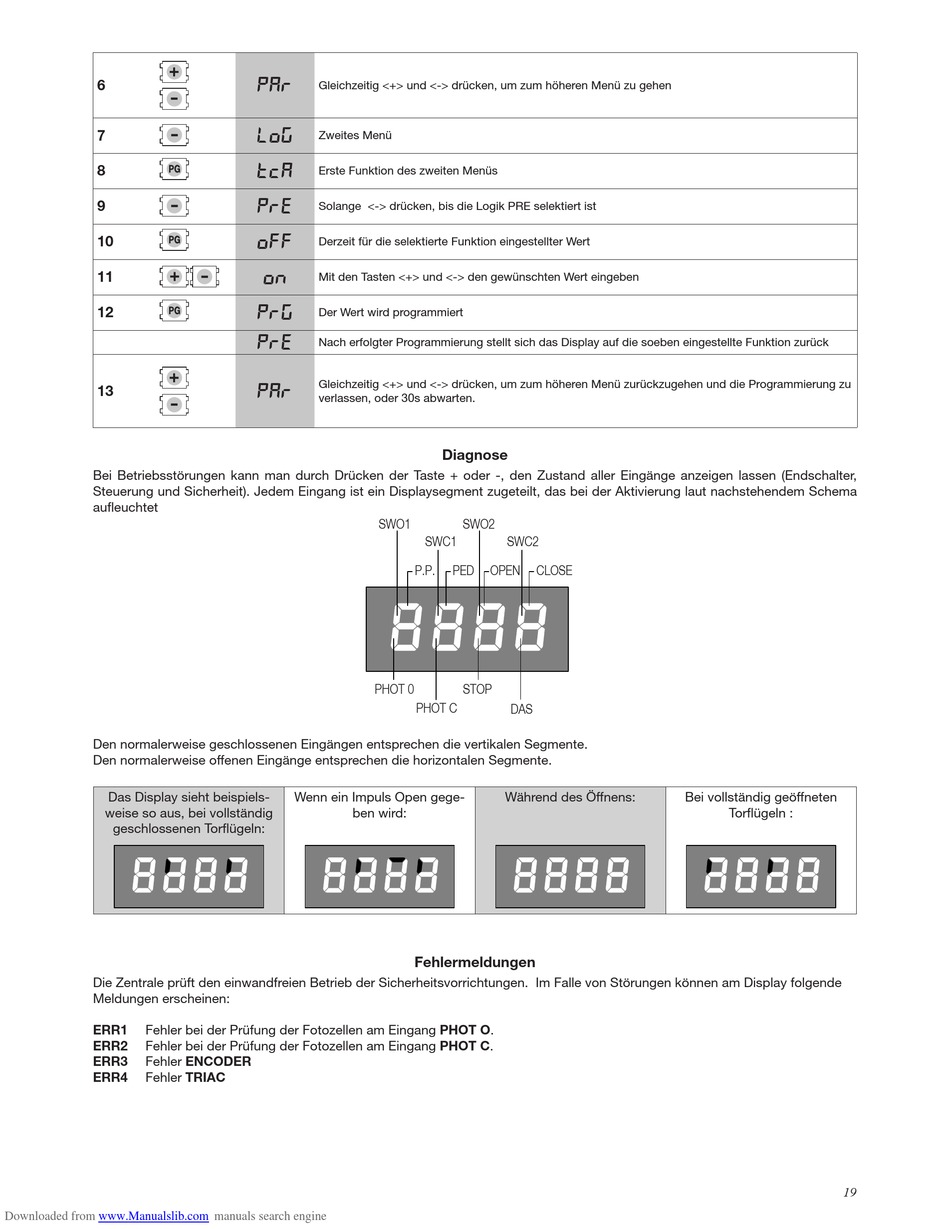

Beninca MATRIX Betriebsanleitung Seite 19

6
7
8
9
10
11
12
13
Bei Betriebsstörungen kann man durch Drücken der Taste + oder -, den Zustand aller Eingänge anzeigen lassen (Endschalter,
Steuerung und Sicherheit). Jedem Eingang ist ein Displaysegment zugeteilt, das bei der Aktivierung laut nachstehendem Schema
aueuchtet
Den normalerweise geschlossenen Eingängen entsprechen die vertikalen Segmente.
Den normalerweise offenen Eingänge entsprechen die horizontalen Segmente.
Das Display sieht beispiels-
weise so aus, bei vollständig
geschlossenen Torügeln:
Die Zentrale prüft den einwandfreien Betrieb der Sicherheitsvorrichtungen. Im Falle von Störungen können am Display folgende
Meldungen erscheinen:
ERR1 Fehler bei der Prüfung der Fotozellen am Eingang PHOT O.
ERR2 Fehler bei der Prüfung der Fotozellen am Eingang PHOT C.
ERR3 Fehler ENCODER
ERR4 Fehler TRIAC
Downloaded from www.Manualslib.com
PAR
Gleichzeitig <+> und <-> drücken, um zum höheren Menü zu gehen
Log
Zweites Menü
TCA
Erste Funktion des zweiten Menüs
Pre
Solange <-> drücken, bis die Logik PRE selektiert ist
OFF
Derzeit für die selektierte Funktion eingestellter Wert
ON
Mit den Tasten <+> und <-> den gewünschten Wert eingeben
PRG
Der Wert wird programmiert
Pre
Nach erfolgter Programmierung stellt sich das Display auf die soeben eingestellte Funktion zurück
Gleichzeitig <+> und <-> drücken, um zum höheren Menü zurückzugehen und die Programmierung zu
PAR
verlassen, oder 30s abwarten.
����
���� �
Wenn ein Impuls Open gege-
ben wird:
manuals search engine
Diagnose
����
���� ����
���� ��� ���� �����
����
���� �
���
Während des Öffnens:
Fehlermeldungen
Bei vollständig geöffneten
Torügeln :
19
