Beninca Think Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Think:
- Bedienungsanleitung (49 Seiten) ,
- Betriebsanleitung (45 Seiten) ,
- Bedienungsanleitung (11 Seiten)
Werbung
Quicklinks
L8542632
Rev. 11/06/01
Libro istruzioni
Operating instructions
Betriebsanleitung
Livret d'instructions
Manual de instrucciones
Książeczka z instrukcjami
CENTRALE DI COMANDO
CENTRALE DE COMMANDE
CENTRAL DE MANDO
CENTRALKA STEROWANIA
THINK
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE,
SERRANDE ED AFFINI
CONTROL UNIT
STEUEREINHEIT
Werbung
Verwandte Anleitungen für Beninca Think
Inhaltszusammenfassung für Beninca Think

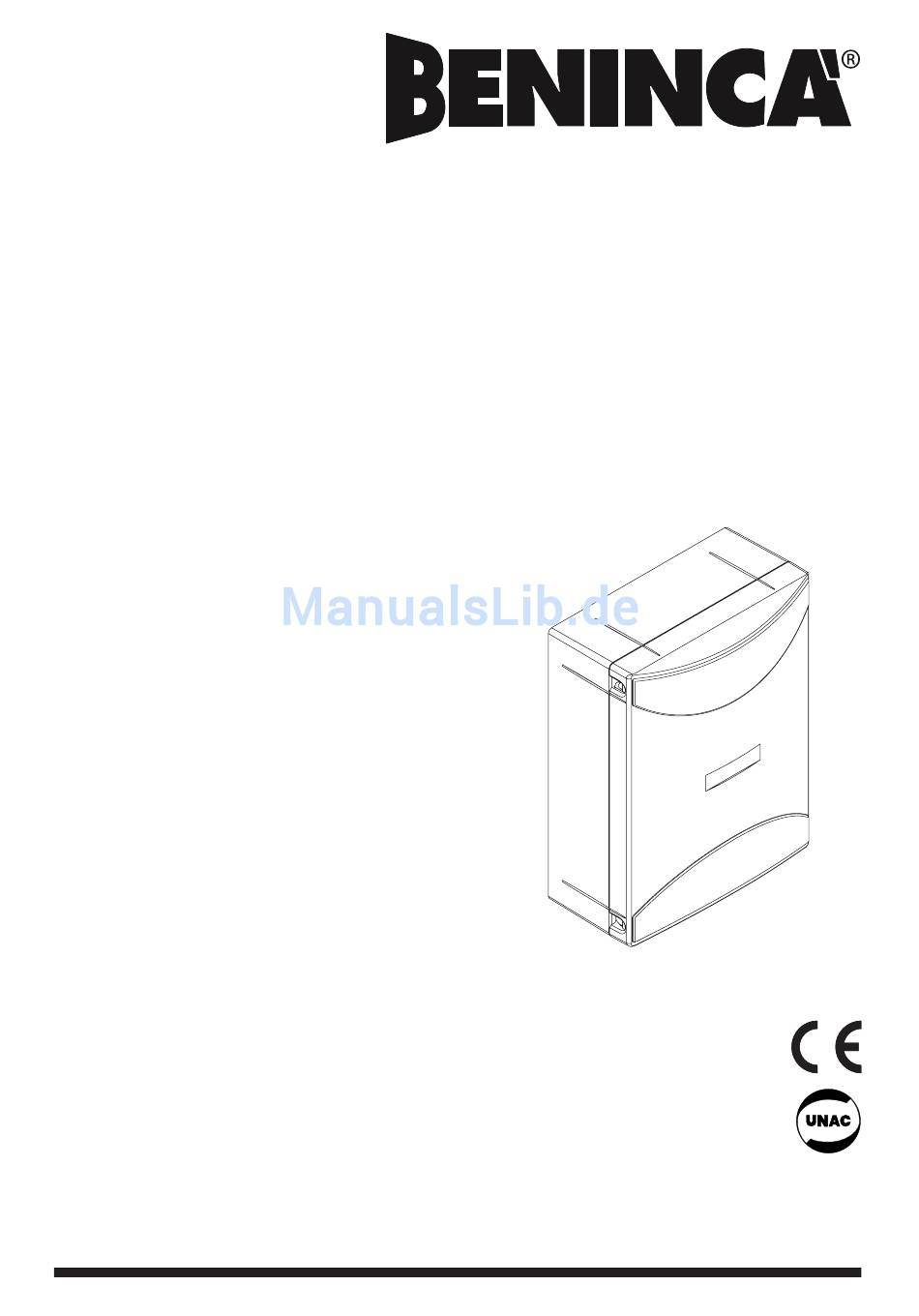

- Seite 1 L8542632 Rev. 11/06/01 CENTRALE DI COMANDO CONTROL UNIT STEUEREINHEIT CENTRALE DE COMMANDE CENTRAL DE MANDO CENTRALKA STEROWANIA THINK Libro istruzioni Operating instructions Betriebsanleitung UNIONE NAZIONALE COSTRUTTORI Livret d’instructions AUTOMATISMI PER CANCELLI, PORTE, Manual de instrucciones SERRANDE ED AFFINI Książeczka z instrukcjami...
-
Seite 2: Eg-Konformitatserklarung
Hiermit erklaren wir, dass unser Produkt Nous déclarons par la présente que notre produit Por la presente declaramos que nuestro producto Niniejszym oświadczamy że nasz produkt THINK è conforme alle seguenti disposizioni pertinenti: complies with the following relevant provisions: folgenden einschlagigen Bestimmungen entspricht:... - Seite 3 230Vac 50Hz 400Vac 50Hz SAFETY 230Vac 50Hz 400Vac 50Hz SAFETY STOP 400Vac 230Vac STOP 400Vac 230Vac J2 DAS J2 DAS Close Open DAS 8K2 DAS N.C. 21 22 23 24 25 26 27 28 29 30 31 2 CH. LAMP J2 DAS J2 DAS Close...
- Seite 4 Collegamento dispositivi di sicurezza verificati Connection of tested safety devices Anschluss geprüfter Sicherheitsvorrichtungen Branchement dispositifs de sécurité vérifiés Conexión de los dispositivos de seguridad verificados Połączenia sprawdzanych urządzeń bezpieczeństwa ��� ��� ��� ��� ����� ��� �� ����� ����� ��� �� �����...
-
Seite 5: Allgemeine Hinweise

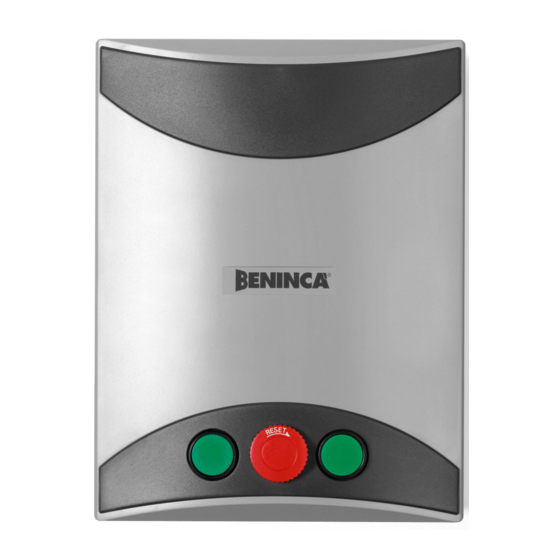

Steuereinheit THINK Die elektronische Einheit THINK kann zur Kontrolle von 1 einphasigen Motor zu 230Vac oder einem dreiphasigen Motor zu 400 Vac mit einer maximalen Leistung von 800W (einphasig) und 2200W (dreiphasig) verwendet werden. ALLGEMEINE HINWEISE a) Die elektrische Installation und die Betriebslogik müssen den geltenden Vorschriften entsprechen. - Seite 6 Anschluss Not-Aus. ACHTUNG: Netzspannung. Brücke abnehmen und ein Trennschalterhaltesystem mit zweifachem Kontakt anschließen 34-35 SAFETY das für die Netzspannung geeignet ist. Siehe Schaltplan. Bemerkung: Schaltet die Not-Aus-Vorrichtung ein, wird die Stromzufuhr zum Motor unterbro- chen und gleichzeitig die positive Elektrobremse gespeist. Wahl Speisespannung, folgendes überbrücken: Wahl Speisung 36-37-38...
- Seite 7 Einstellbare Werte MENÜ FUNKTION MEMO ON-OFF-(Default) Aktiviert oder deaktiviert den automatischen Schließvorgang. Off: automatischer Schließvorgang deaktiviert (ON) On: automatischer Schließvorgang aktiviert Aktiviert oder deaktiviert die Funktion Wohngemeinschaft. Off: Funktion Wohngemeinschaft deaktiviert. (OFF) On: Funktion Wohngemeinschaft aktiviert. Auf den Öffnungsvorgang haben weder der Schritt-Schritt-Impuls noch der Impuls des Sendegeräts Einuss.
- Seite 8 Einstellbare Werte MENÜ FUNKTION MEMO ON-OFF-(Default) Aktiviert oder deaktiviert den Stromsensor gegen Quetschgefahr, dessen Empndlichkeit durch die Parameter SNSO und SNSC eingestellt wird. (OFF) On: Stromsensor aktiviert. Off: Stromsensor deaktiviert. Aktiviert oder deaktiviert die Prüfung der Phasenfreiheit im Falle einer dreiphasigen Speisung.
- Seite 9 2 Fotozellenpaare beim Öffnen und Schließen aktiv (PHOT1 und PHOT2) + 1 Fotozellenpaar nur beim Schließen aktiv (PHOT3): Logik PHO 1 Logik PHO 2 Logik PHO 3 Logik PHO 4 BRÜCKEN ��� ��� ��� ��� ��� ��� ��� �� �� ��...
- Seite 10 Diagnostik Bei Betriebsstörungen kann man durch Drücken der Taste + oder -, den Zustand aller Eingänge anzeigen lassen (Endschalter, Steuerung und Sicherheit). Jedem Eingang ist ein Displaysegment zugeteilt, das bei der Aktivierung laut nachstehendem Schema aueuchtet. ����� ��� ��� ����� ����...
- Seite 11 � � � � � � ������� �� ������ ��� ������ ��� ����� � ������� ��� ���� �������� ��������� ���� ����� �� ��� �������� ���������� ��������� ��� ���� ���������� � ��������� �� ��� ���� ��� ���� �� ������� � ������� ��� ���� ��� ��� �� ���� ����� ��...
