ils s'exposent. Ne laissez pas les enfants
jouer avec l'équipement. Le nettoyage et
l'entretien ne doivent pas être con� és à des
enfants sans surveillance.
Lorsque l'équipement est utilisé, il doit être
surveillé en permanence. De même lorsque
l'équipement est en marche, ne laissez pas
d'enfants à proximité sans surveillance.
L'équipement n'est pas un jouet.
Pensez à le contrôler régulièrement.
Serrez tous les boulons, vis et écrous
de l'équipement au besoin. Inspectez
l'équipement et remplacez toutes les pièces
usées. N'utilisez pas l'équipement s'il est
endommagé.
Quand vous déplacez l'équipement, utilisez
la bonne technique de levage.
L'équipement est conçu pour être utilisé à
l'intérieur chez les particuliers.
Préparatifs en vue de l'assemblage
Il faut deux personnes pour assembler le
rameur.
Disposez toutes les pièces sur le sol et véri� ez
qu'il n'en manque pas une.
Veuillez consulter l'illustration et la liste des
pièces à la � n du manuel.
Vous devez utiliser les outils suivants :
•
Clé Allen
•
Clé à molette ou clé
•
Tournevis à pointe cruciforme
Assemblage
Important :
Suivez étape par étape les consignes de
montage pour assembler le rameur.

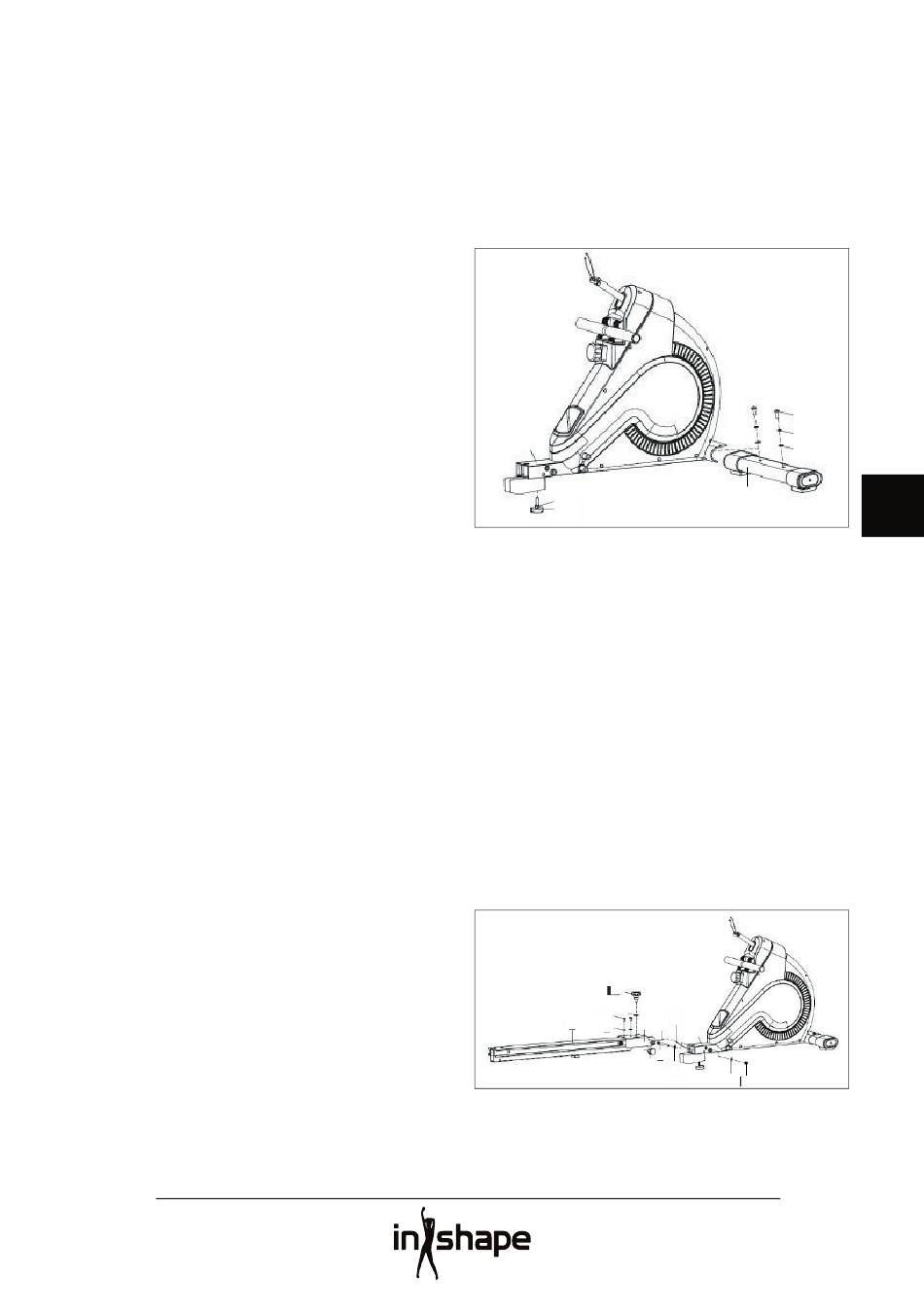

Étape 1 :
Fixez le pied avant (2) sur le cadre principal
(1) en utilisant comme illustré des vis à six
pans creux (4), des rondelles élastiques (53)
et des rondelles (54). Attachez le bouton
réglable (20) et l'écrou (19) sur le cadre
principal (1).
1
19
20
Étape 2 :
A : Fixez bien la plaque d'assemblage en
forme de U (11) au rail de guidage (6) en
utilisant la vis (12) et la rondelle (5).
B : Raccordez le câble du récepteur (46) au
câble du capteur (37) et puis attachez la
plaque d'assemblage en forme de U (11) au
cadre principal (1) en utilisant une vis à tête
hexagonale (8), une rondelle (9), un écrou en
nylon (10) et un bouton à ressort (14) comme
illustré.
C : Fixez fermement le cadre principal (1) et
la plaque d'assemblage (11) en utilisant le
bouton (32) et la rondelle (13).
32
32
12 13
11 46 37
6
6
5
5
14
4
53
54
2
1
8
8
9
9
10
10
51
FR
