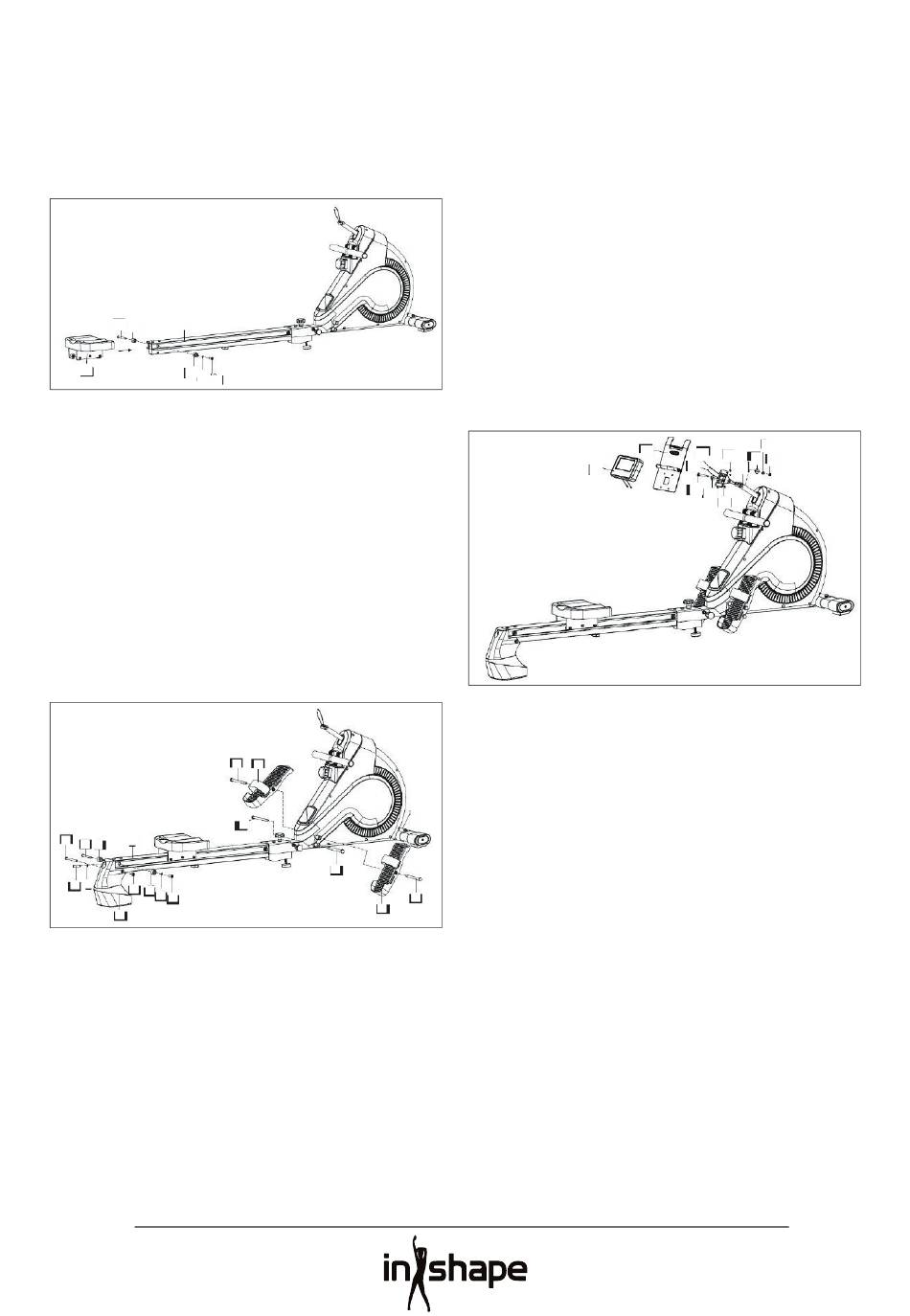

Steg 3:
Avlägsna först axeln till ändstoppet
(16), ändstoppet (15), brickan (17) och
stjärnskruven (18) och montera sedan
glidsätet (27) på styrskenan (6) som pilen
visar.
16
16 15
6
27
27
15
15
17
17 17
18
18
Steg 4:
A: Spänn fast foten (24) till styrskenan
(6) med den invändiga sexkantskruven
(22), nylonmuttern (10), den invändiga
sexkantskruven (23) och brickan (5).
B: Montera ändstoppet (15) på styrskenan
(6) med axeln till ändstoppet (16), brickan
(17) och stjärnskruven (18).
C: Montera fotstödet (34) på huvudramen
(1) med den långa bulten (33).
22
22
6
6
16
16
15
15
5
5
23
23
10
10
15
15 17
15
15
17 18
17
17
17
18
18
24
24
12
33
33
34
34
33
33
33
33
34
34
Steg 5:
A: För strömledningen (49) och
sensorledningen (37) genom
konsolbeslaget (44) och sätt sedan fast
konsolbeslaget (44) och vridstången (48)
med bulten (39), stödkudden 1 (42), brickan
(5) och nylonmuttern (31).
B: För strömledningen (49) och
sensorledningen (37) genom iPad-hållaren
(47) och förbind sedan strömledningen
(49) och sensorledningen (37) med
konsolens ledning (38). För ledningarna in
i konsolens avskärmning och sätt slutligen
fast konsolen (38) och iPad-hållaren (47) på
konsolbeslaget med skruven (51).
33
33
5
5
47
47
49
49
51
51
42
42
37
37
48
48
38
38
39
39
42 42
42
44
44
11
11
