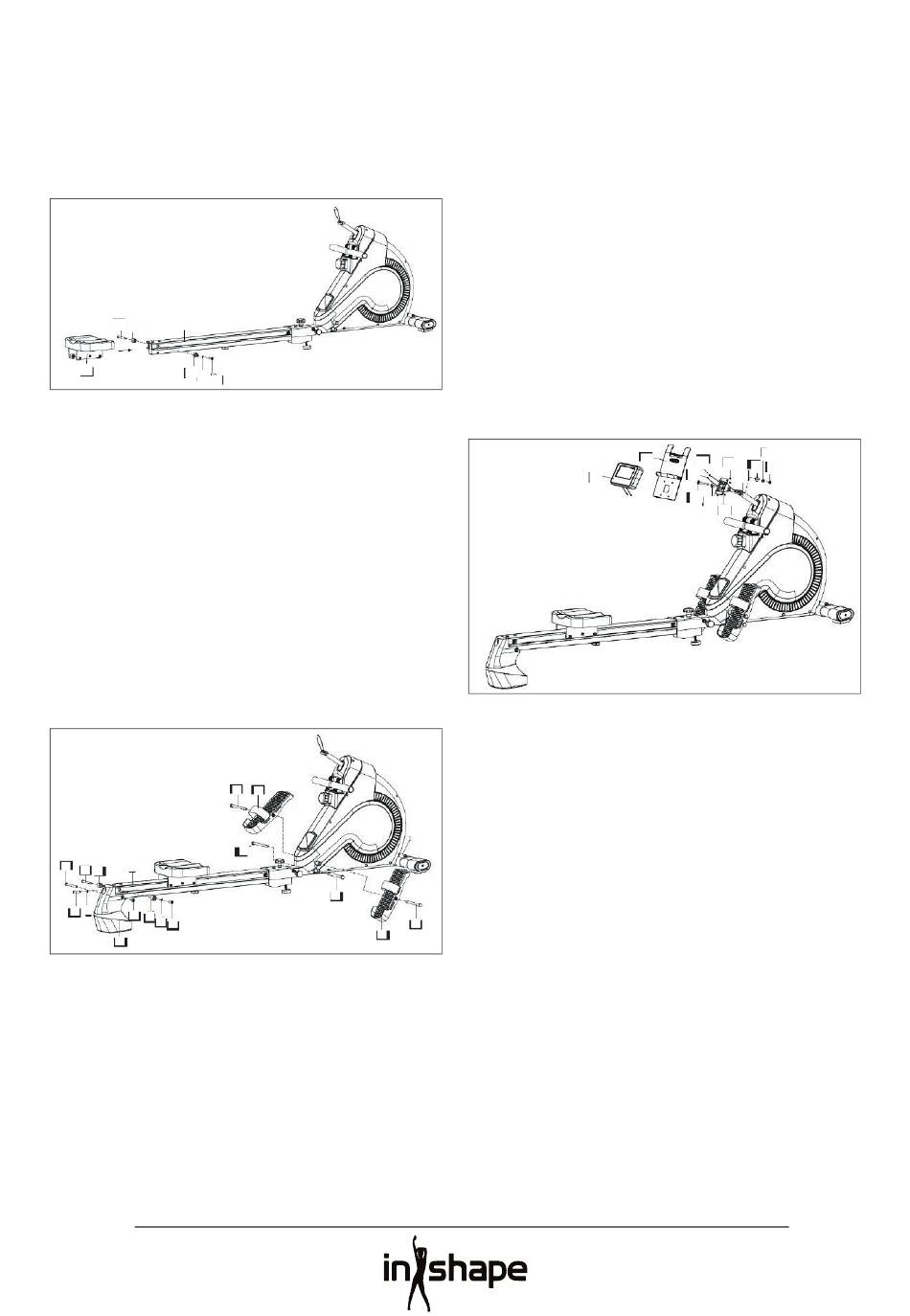

Trinn 3:
Fjern først akselen til endestopperen (16),
endestopperen (15), spennskiven (17) og
stjerneskruen (18), og monter derefter
glidesetet (27) på styreskinnen (6) som vist
med pilen.
16
16 15
6
27
27
15
15
17
17 17
18
18
Trinn 4:
A: Skru foten (24) fast til styreskinnen
(6) med den innvendige sekskantskruen
(22), nylonmutteren (10), den innvendige
sekskantskruen (23) og spennskiven (5).
B: Monter endestopperen (15) på
styreskinnen (6) med akselen til
endestopperen (16), spennskiven (17) og
stjerneskruen (18).
C: Monter fotstøtten (34) på hovedrammen
(1) med den lange bolten (33).
22
22
6
6
16
16
15
15
5
5
23
23
10
10
15
15 17
15
15
17
17
17 18
17
18
18
24
24
20
33
33
34
34
33
33
33
33
34
34
Trinn 5:
A: Før strømledningen (49) og
sensorledningen (37) gjennom
konsollbeslaget (44), og fest deretter
konsollbeslaget (44) og dreiestangen
(48) med bolten (39), støtputen 1 (42),
spennskiven (5) og nylonmutteren (31).
B: Før strømledningen (49) og
sensorledningen (37) gjennom iPad-
holderen (47), og koble deretter
strømledningen (49) og sensorledningen
(37) til konsollens ledning (38). Før
ledningene inn i konsollens deksel, og fest
til slutt konsollen (38) og iPad-holderen (47)
på konsollbeslaget med skruen (51).
33
33
5
5
47
47
49
49
51
51
42
42
37
37
48
48
38
38
39
39
42 42
42
44
44
11
11
