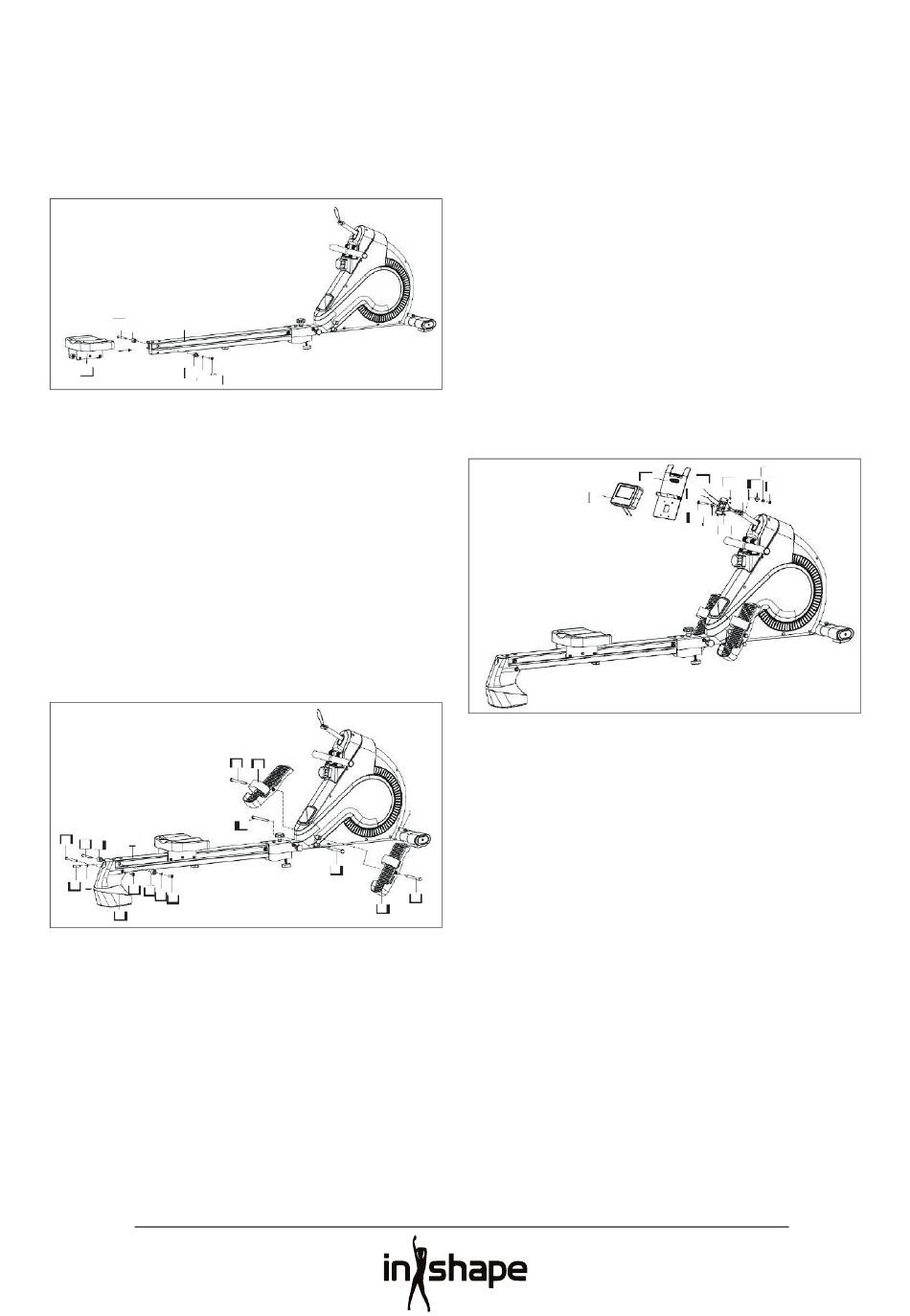

Trin 3:
Fjern først akslen til endestoppet (16),
endestoppet (15), spændeskiven (17) og
stjerneskruen (18), og monter derefter
glidesædet (27) på styreskinnen (6) som vist
med pilen.
16
16 15
6
27
27
15
15
17
17 17
18
18
Trin 4:
A: Spænd foden (24) fast til styreskinnen
(6) med den indvendige sekskantskrue
(22), nylonmøtrikken (10), den indvendige
sekskantskrue (23) og spændeskiven (5).
B: Monter endestoppet (15) på styreskinnen
(6 ) med akslen til endestoppet (16),
spændeskiven (17) og stjerneskruen (18).
C: Monter fodstøtten (34) på hovedrammen
(1) med den lange bolt (33).
22
22
6
6
16
16
15
15
5
5
23
23
10
10
15
15 17
15
15
17 18
17
17
17
18
18
24
24
4
33
33
34
34
33
33
33
33
34
34
Trin 5:
A: Før strømledningen (49) og
sensorledningen (37) gennem
konsolbeslaget (44), og fastgør derefter
konsolbeslaget (44) og drejestangen
(48) med bolten (39), stødpuden 1 (42),
spændeskiven (5) og nylonmøtrikken (31).
B: Før strømledningen (49) og
sensorledningen (37) gennem iPad-
holderen (47), og forbind derefter
strømledningen (49) og sensorledningen
(37) med konsollens ledning (38). Før
ledningerne ind i konsollens afskærmning,
og fastgør til sidst konsollen (38) og iPad-
holderen (47) på konsolbeslaget med
skruen (51).
33
33
5
5
47
47
49
49
51
51
42
42
37
37
48
48
38
38
39
39
42 42
42
44
44
11
11
