2-6

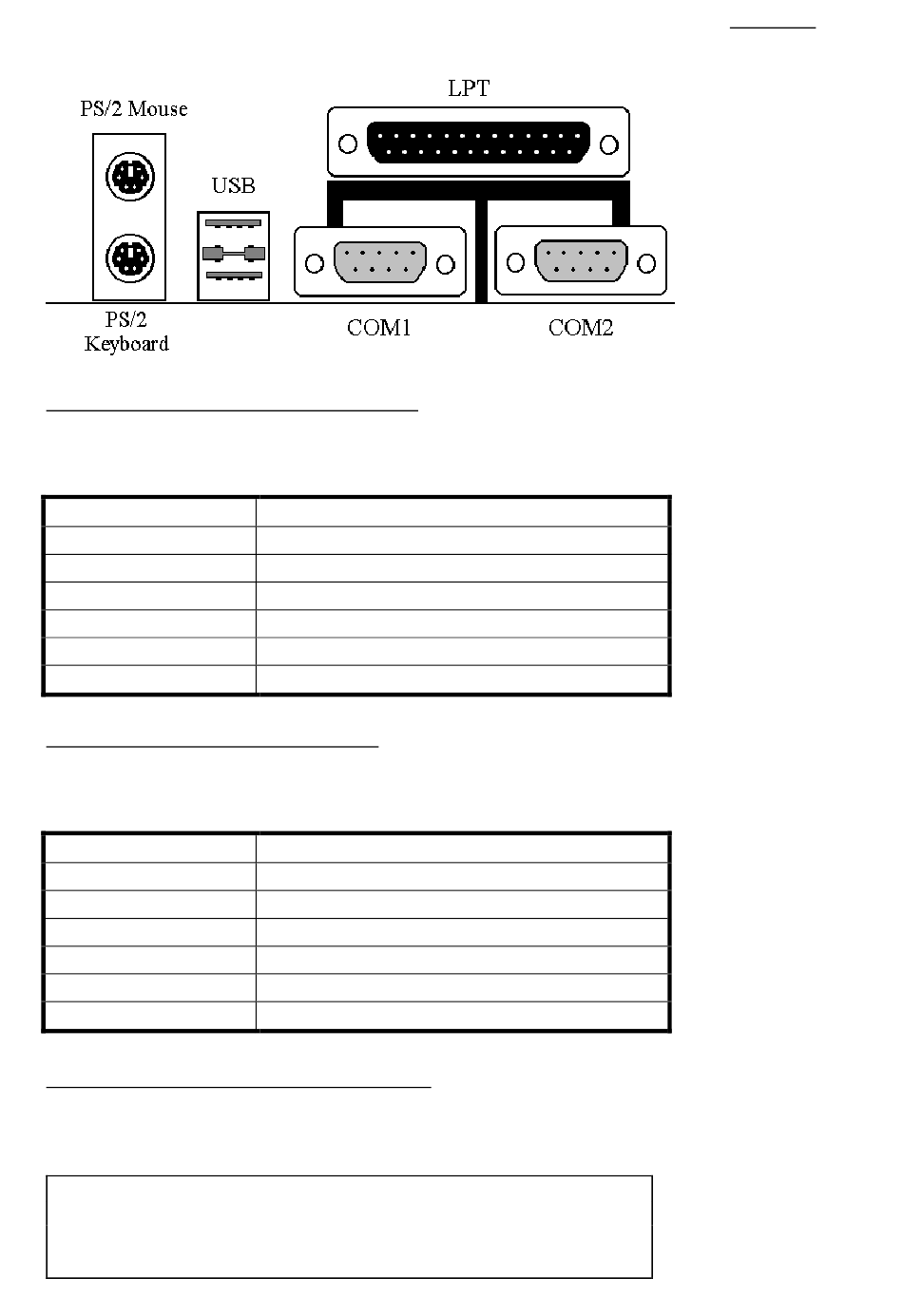

KM1 MOUSE : PS/2 Maus-Anschluß
Verbinden Sie die PS/2 Maus mit diesem 6-Pol Din-Anschluß.
Pol Nummer
1
2
3
4
5
6
KM1 KB: PS/2 Tastaturanschluß
Verbinden Sie die Tastatur mit diesem 6-Pol Din-Anschluß.
Pol Anzahl
1
2
3
4
5
6
CONT1: ATX Netz-Eingabe-Anschluß
Verbinden Sie die Anschlüsse des Netzeingabeanschlusses mit CONT1.
Achtung: Falls die Netzanschlüsse nicht korrekt an den ATX PWR
Anschluss verbunden sind, kann das Netzgerät oder Zusatzkarten
beschädigt werden.
Name oder Bedeutung des Signals
Maus Daten
Keine Verbindung
Erde
+5VDC
Maustakt
Keine Verbindung
Name oder Bedeutung des Signals
Tastatur Daten
Keine Verbindung
Erde
+5VDC
Tastatur Takt
Keine Verbindung
Kapitel 2
