2.6.2 Serial ATA Anschluß
Jeder SATA-Anschluss dient einem einzigen Kanal zum Anschluss eines SATA-Geräts mithilfe
eines dünnen SATA-Kabels.

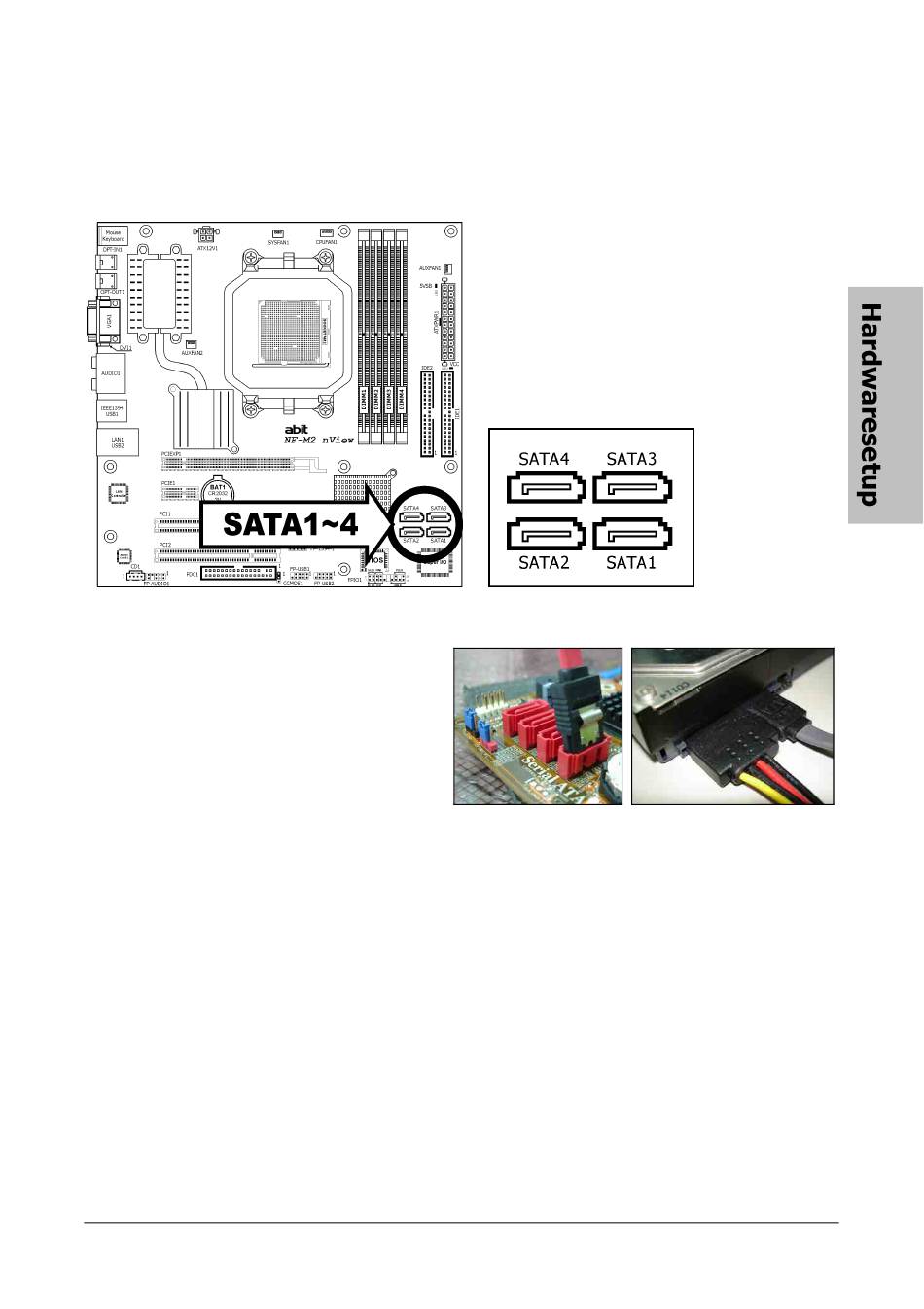

Anschluss von SATA-Geräten:
1. Verbinden Sie ein Ende des
Signalkabels mit dem SATA-Anschluss
des Motherboards. Verbinden Sie das
andere Ende mit dem SATA-Gerät.
2. Verbinden Sie das SATA-Stromkabel mit
dem SATA-Gerät, das andere Ende mit
dem Netzteil.
※ Das abgebildete Motherboard dient nur zur Illustration und kann vom in diesem
Handbuch beschriebenen Motherboard abweichen.
