2-4

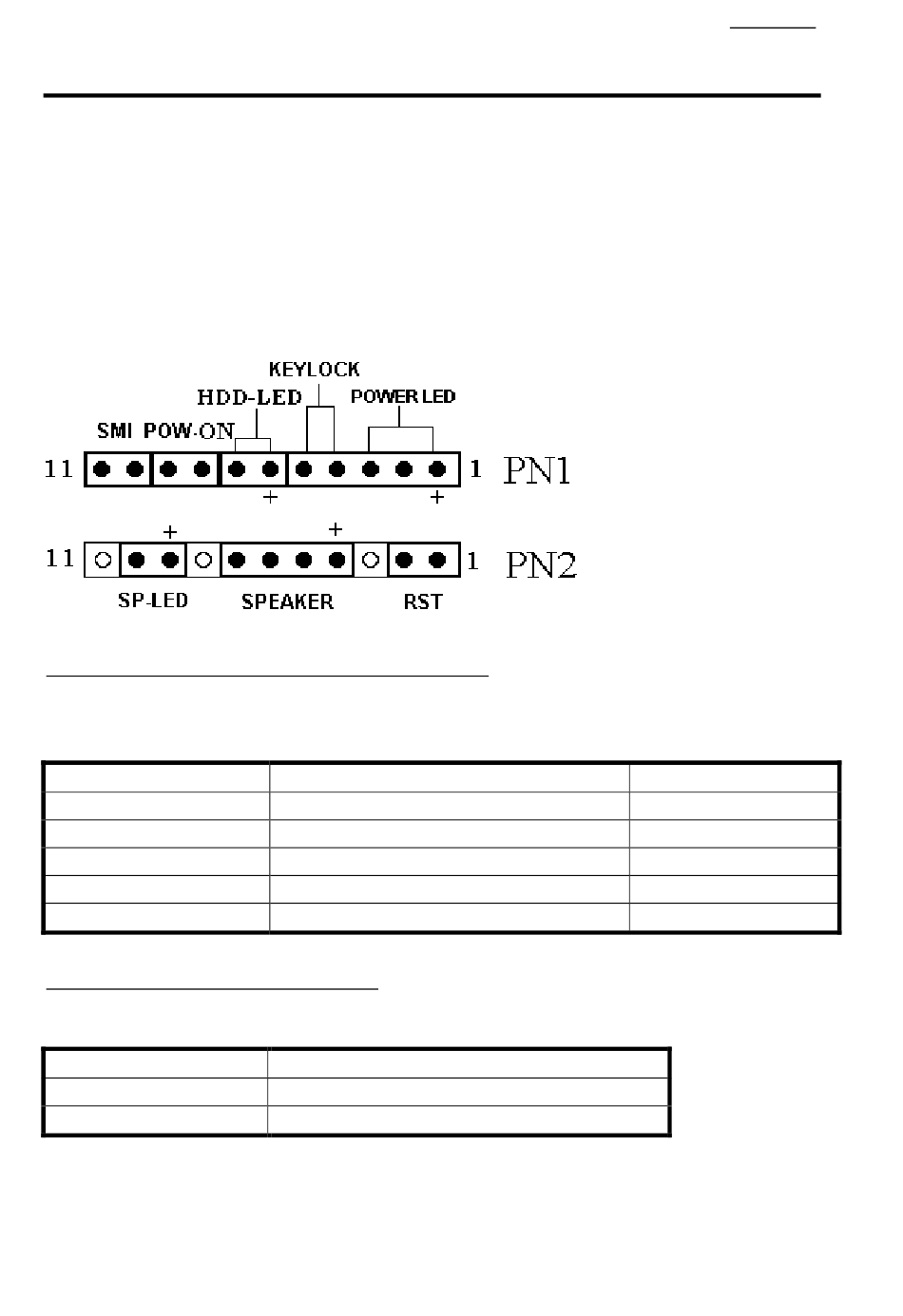

2-2. Äußere Standardanschlüsse
Innerhalb jedes Computergehäuses gibt es verschiedene Kabel und Stecker, die
verbunden werden müssen. Diese Kabel und Stecker sind normalerweise einzeln
mit Anschlüssen auf dem Motherboard verknüpft. Sie sollten sorgfältig auf die
Verbindungs-Ausrichtung, die die Kabel haben können, achten. Wenn die Kabel
eine Verbindungs-Ausrichtung haben, achten Sie auf die Position, die der erste Pol
auf dem Anschlußstecker hat. In den Anleitungen, die nun folgen, werden wir die
Bedeutung des ersten Pols erläutern.
PN1 (Pol 1-2-3-4-5): Lautsprecher-Anschluß
Schließen Sie den System-Lautsprecher an den PN2-Anschluß an.
Pol Nummer
1
2
3
4
5
PN1 (Pol 6-7): HDD LED Header
Verbinden Sie das Kabel von HDD LED zu diesem Anschluss.
Pol Nummer
6
7
Name oder Bedeutung des Signals
+ 5VDC
No connection
Erde
Keyboard inhibit Signal
Erde
Name oder Bedeutung des Signals
LED Strom
HDD aktiviert
Kapitel 2
Anschlussname
POWER LED
POWER LED
POWER LED
Tastatur-Lock
Tastatur-Lock
