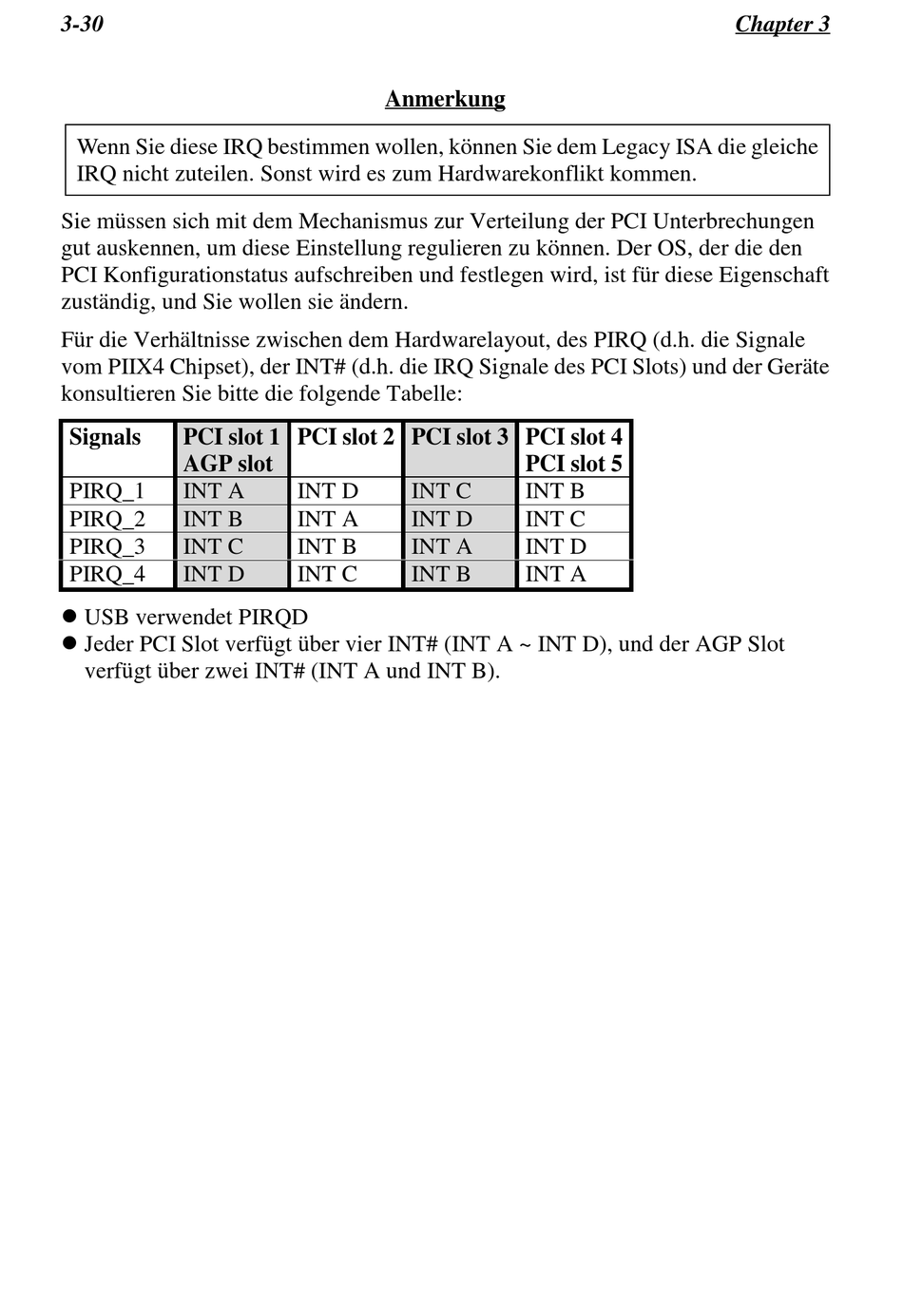

3-30
Wenn Sie diese IRQ bestimmen wollen, können Sie dem Legacy ISA die gleiche
IRQ nicht zuteilen. Sonst wird es zum Hardwarekonflikt kommen.
Sie müssen sich mit dem Mechanismus zur Verteilung der PCI Unterbrechungen
gut auskennen, um diese Einstellung regulieren zu können. Der OS, der die den
PCI Konfigurationstatus aufschreiben und festlegen wird, ist für diese Eigenschaft
zuständig, und Sie wollen sie ändern.
Für die Verhältnisse zwischen dem Hardwarelayout, des PIRQ (d.h. die Signale
vom PIIX4 Chipset), der INT# (d.h. die IRQ Signale des PCI Slots) und der Geräte
konsultieren Sie bitte die folgende Tabelle:
Signals PCI slot 1
AGP slot
PIRQ_1 INT A
PIRQ_2 INT B
PIRQ_3 INT C
PIRQ_4 INT D
z USB verwendet PIRQD
z Jeder PCI Slot verfügt über vier INT# (INT A ~ INT D), und der AGP Slot
verfügt über zwei INT# (INT A und INT B).
Anmerkung
PCI slot 2 PCI slot 3 PCI slot 4
INT D INT C
INT A INT D
INT B INT A
INT C INT B
PCI slot 5
INT B
INT C
INT D
INT A
Chapter 3
