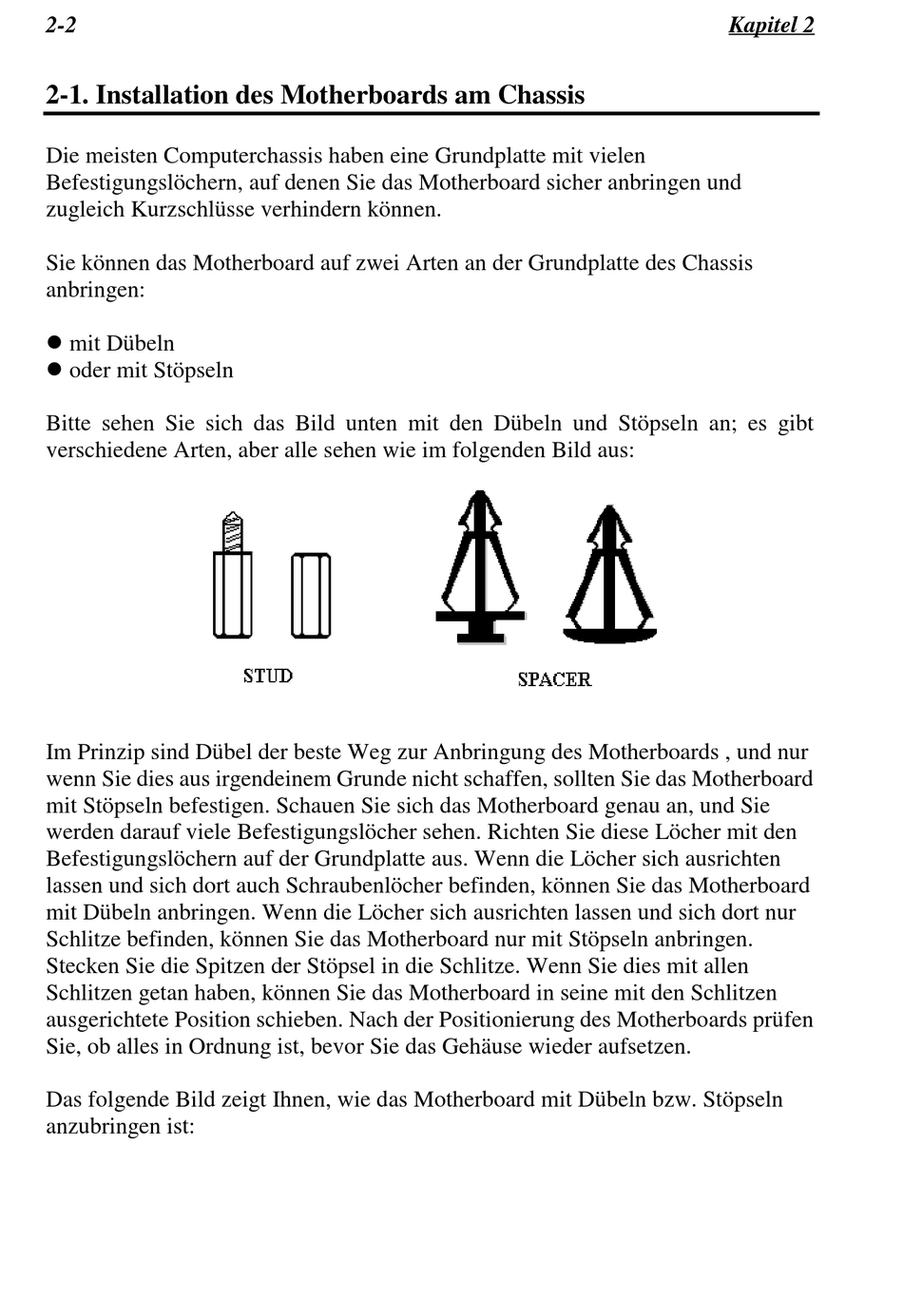

2-2
Kapitel 2
2-1. Installation des Motherboards am Chassis
Die meisten Computerchassis haben eine Grundplatte mit vielen
Befestigungslöchern, auf denen Sie das Motherboard sicher anbringen und
zugleich Kurzschlüsse verhindern können.
Sie können das Motherboard auf zwei Arten an der Grundplatte des Chassis
anbringen:
z mit Dübeln
z oder mit Stöpseln
Bitte sehen Sie sich das Bild unten mit den Dübeln und Stöpseln an; es gibt
verschiedene Arten, aber alle sehen wie im folgenden Bild aus:
Im Prinzip sind Dübel der beste Weg zur Anbringung des Motherboards , und nur
wenn Sie dies aus irgendeinem Grunde nicht schaffen, sollten Sie das Motherboard
mit Stöpseln befestigen. Schauen Sie sich das Motherboard genau an, und Sie
werden darauf viele Befestigungslöcher sehen. Richten Sie diese Löcher mit den
Befestigungslöchern auf der Grundplatte aus. Wenn die Löcher sich ausrichten
lassen und sich dort auch Schraubenlöcher befinden, können Sie das Motherboard
mit Dübeln anbringen. Wenn die Löcher sich ausrichten lassen und sich dort nur
Schlitze befinden, können Sie das Motherboard nur mit Stöpseln anbringen.
Stecken Sie die Spitzen der Stöpsel in die Schlitze. Wenn Sie dies mit allen
Schlitzen getan haben, können Sie das Motherboard in seine mit den Schlitzen
ausgerichtete Position schieben. Nach der Positionierung des Motherboards prüfen
Sie, ob alles in Ordnung ist, bevor Sie das Gehäuse wieder aufsetzen.
Das folgende Bild zeigt Ihnen, wie das Motherboard mit Dübeln bzw. Stöpseln
anzubringen ist:
