Aufbau Der Anlage - ELTEX ESA EASYCHARGE Exi Betriebsanleitung

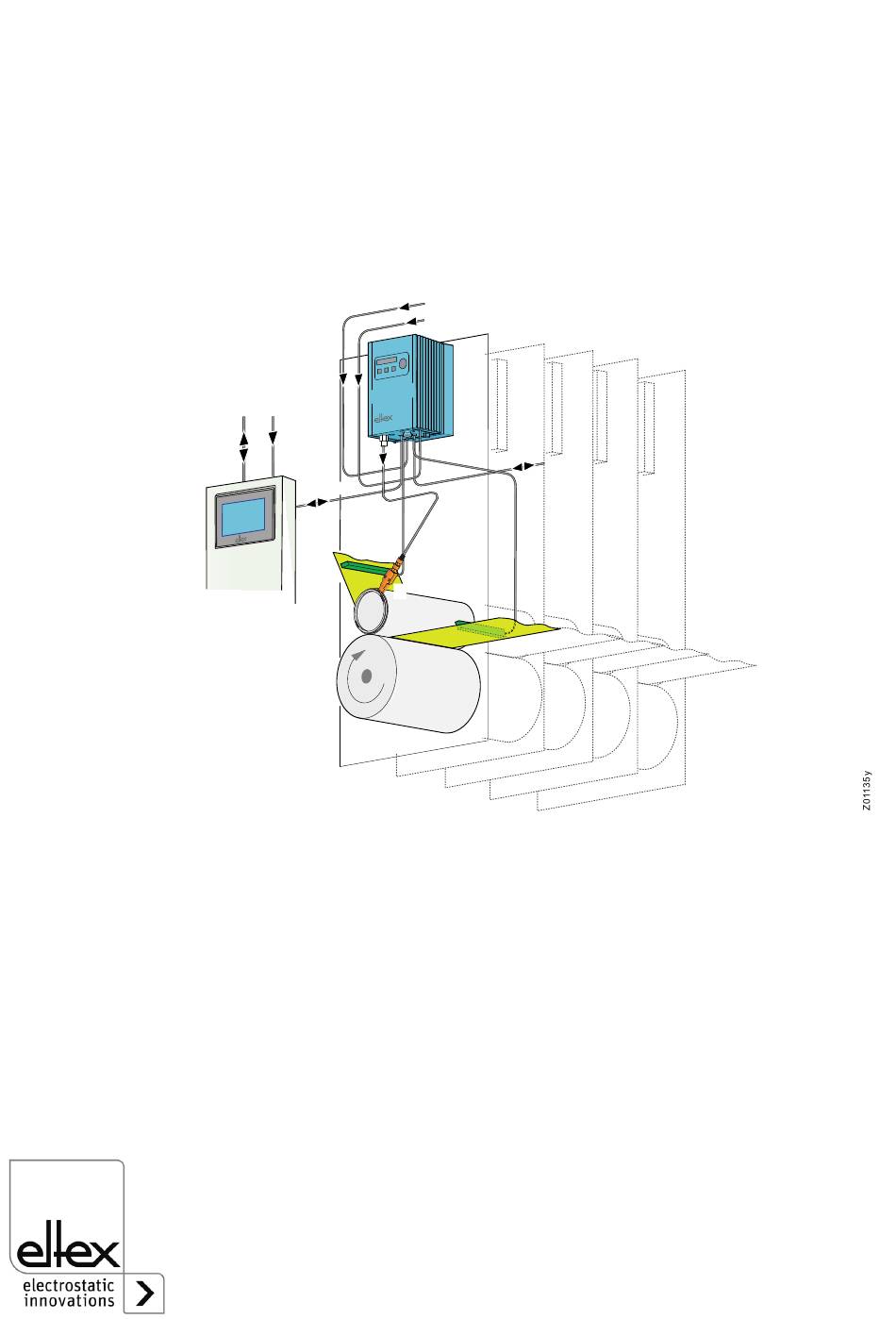

Abb. 3:
Aufbau der ESA
GNN75S
DW = Druckwerk

1.3 Aufbau der Anlage

Diese Betriebsanleitung beschreibt die maximale Konfiguration des Sys-
tems. Je nach Ausführung sind nicht unbedingt alle Komponenten bzw.
Funktionen in Ihrer Version enthalten. Die optionalen Komponenten bzw.
Funktionen sind im Folgenden mit diesem Zeichen gekennzeichnet: #
Die einzelnen Komponenten sind auf den folgenden Seite beschrieben.
