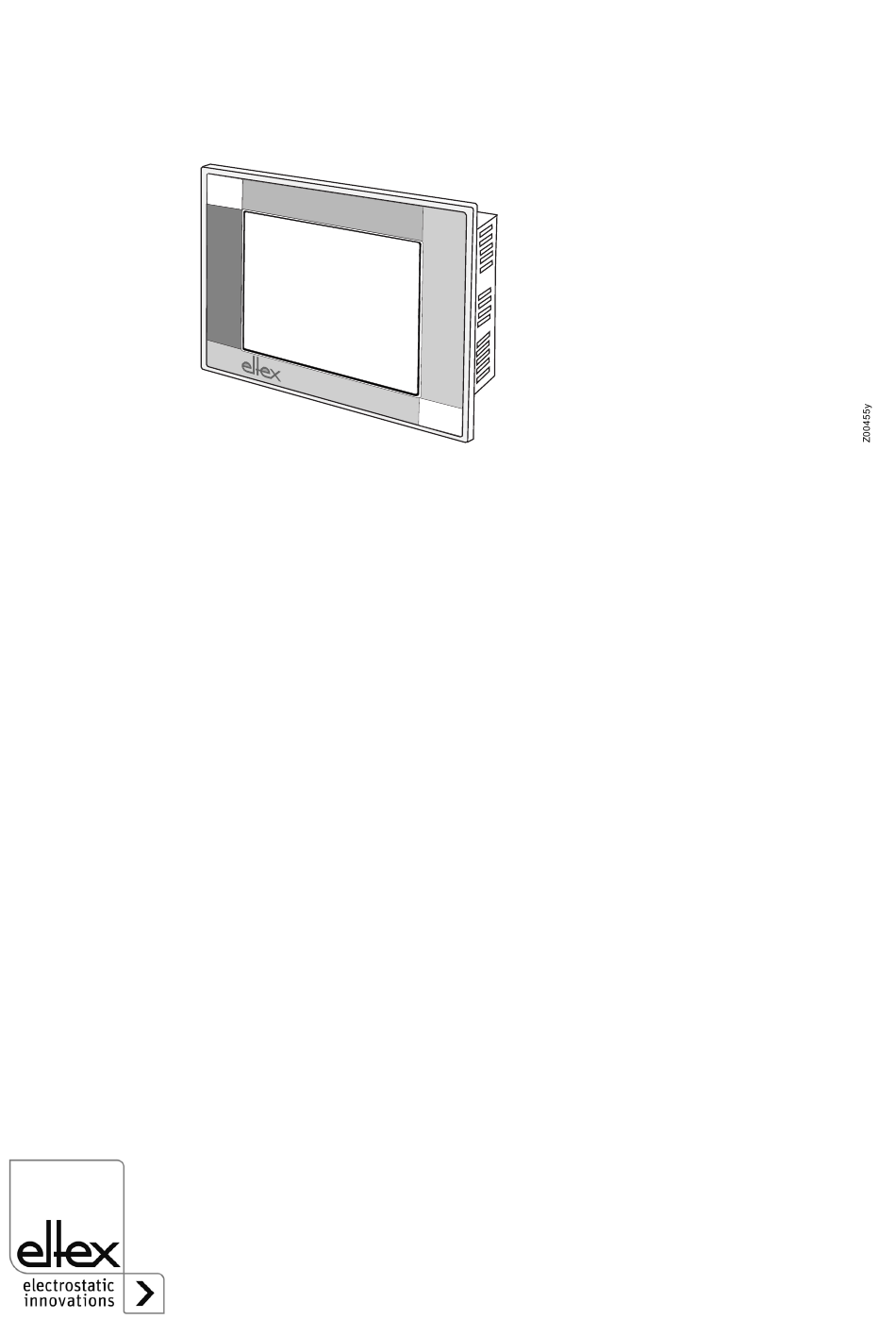

Abb. 11:
Fernbedienung
ESC2/E
3.8 Fernbedienung Einbauversion #
Die Fernbedienung ist für den Bedienpulteinbau vorgesehen. Sie ist in
zwei Größen verfügbar; Maßangaben, siehe Kapitel "Abmessungen".
Einbauhinweise:
• Das Gerät muss über die rückseitige Erdungsklemme geerdet sein.
• Optimaler Einbauort liegt in Augenhöhe des Bedieners.
• Bei tiefer liegendem Einbauort ist eine Schrägstellung zu empfehlen
(Blickwinkel 90° zur Displayoberfläche).
• Einbauort immer so wählen, dass keine Gegenstände auf dem
berührungsempfindlichen Display abgelegt werden können, um
dadurch mögliche Fehlbedienungen zu vermeiden.
30
BA-de-9078-1912_GNN75S
