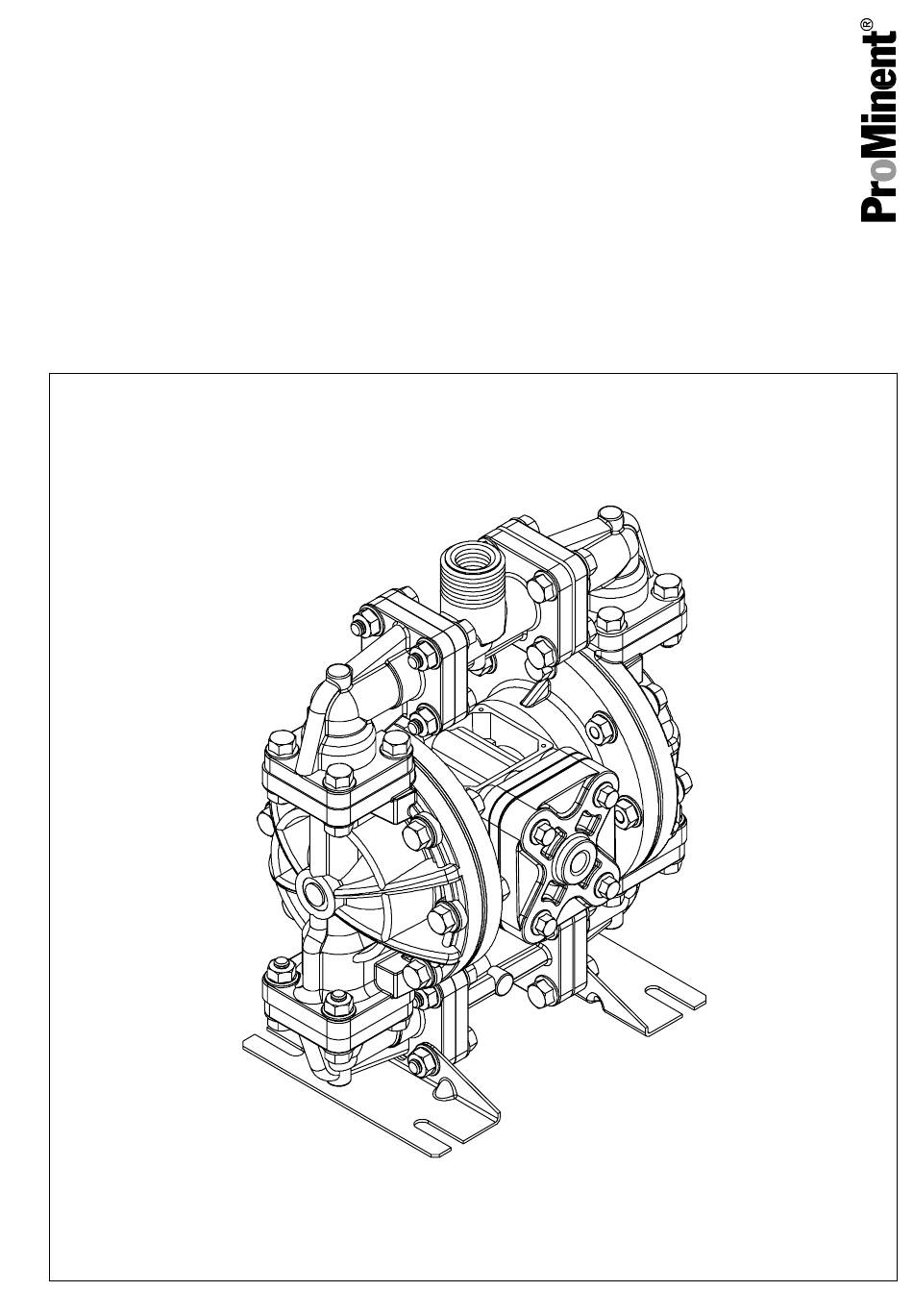

Montage- und Betriebsanleitung
Duodos 15
Luftbetriebene Doppel-Membranpumpe
DE
A1263
Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.
Teilenummer 985423
Originalbetriebsanleitung (2006/42/EG)
BA DUO 007 02/16 DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProMinent Duodos 15

Inhaltszusammenfassung für ProMinent Duodos 15

  • Seite 1 Montage- und Betriebsanleitung Duodos 15 Luftbetriebene Doppel-Membranpumpe A1263 Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen. Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber. Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar. Teilenummer 985423 Originalbetriebsanleitung (2006/42/EG) BA DUO 007 02/16 DE...
  • Seite 2 Ergänzende Anweisungen Allgemeine Gleichbehandlung Dieses Dokument verwendet die nach der Grammatik männliche Form in einem neutralen Sinn, um den Text leichter lesbar zu halten. Es spricht immer Frauen und Männer in gleicher Weise an. Die Leserinnen bitten wir um Verständnis für diese Vereinfachung im Text.

  • Seite 3: Inhaltsverzeichnis

    8.2 Wartung des Luftventils..........22 8.3 Wartung des Pilotventils..........24 8.3.1 Wartung der Steuerstifte.......... 25 8.4 Wartung der Kugelventile........... 26 8.5 Wartung der Membrane..........28 Technische Zeichnung – Duodos 15........31 9.1 Explosionszeichnungen und Stücklisten..... 32 Ersatzteilsets............... 35 Technische Daten............... 36 11.1 Leistungskurven............37 Altteileentsorgung...............

  • Seite 4: Funktion Und Identifikation

    – PVDF-Ausführung: -13 ... 93 °C – Viskosität des Mediums: max. 200 mPas Feststoffanteil : keiner 1.2 Identifikation Gehäuse Membrane Fördermenge l/h Bestell-Nummer Duodos 15 0 ... 2000 1010794 Santoprene ® Duodos 15 PVDF 0 ... 2000 1010798 Teflon ®...

  • Seite 5: Sicherheit Und Verantwortung

    Sicherheit und Verantwortung Sicherheit und Verantwortung 2.1 Kennzeichnung der Sicherheitshinweise Einleitung Diese Betriebsanleitung beschreibt die technischen Daten und Funktionen des Produktes. Die Betriebsanleitung gibt ausführliche Sicherheitshinweise und ist in klare Handlungsschritte aufgeglie‐ dert. Sicherheitshinweise und Hinweise gliedern sich nach dem fol‐ genden Schema.

  • Seite 6: Benutzer Qualifikation

    Gefahren bei unsachgemäßem Verhalten unterrichtet und erforderli‐ chenfalls angelernt, sowie über die notwendigen Schutzeinrichtungen und Schutzmaßnahmen belehrt wurde. geschulter Anwender Als geschulter Anwender gilt, wer die Anforderungen an eine unterwiesene Person erfüllt und zusätzlich eine anlagenspezifische Schulung bei ProMinent oder einem autorisierten Vertriebspartner erhalten hat.

  • Seite 7: Bestimmungsgemäße Verwendung

    Die Elektrofachkraft muss die Bestimmungen der geltenden gesetzlichen Vor‐ schriften zur Unfallverhütung erfüllen. Kundendienst Als Kundendienst gelten Servicetechniker, die von ProMinent für die Arbeiten an der Anlage nachweislich geschult und autorisiert wurden. Anmerkung für den Betreiber Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen allgemein anerkannten sicherheitstechni‐...

  • Seite 8: Allgemeine Sicherheitshinweise Duodos

    Sicherheit und Verantwortung 2.4 Allgemeine Sicherheitshinweise Duodos WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff- Hersteller vorliegen. Die notwendigen Maßnahmen ergeben sich aus dem Inhalt des Sicherheitsdatenb‐ latts.
  • Seite 9 Sicherheit und Verantwortung VORSICHT! Druckluft Vor allen Arbeiten an der Doppel-Membranpumpe Druckluftleitungen schließen und die Doppel-Mem‐ branpumpe entlüften. Vor allen Wartungs- und Reparaturarbeiten die Druck‐ luftversorgung abriegeln, die Druckluft ablassen und die Luftzufuhrleitung von der Doppel-Membranpumpe abnehmen. Die Leitung auf der Druckseite der Doppel- Membranpumpe kann unter Druck stehen und muss ebenfalls entlüftet werden.
  • Seite 10 Sicherheit und Verantwortung Betrieb im Freiem und Außenbereichen Schützen Sie das Gerät beim Betrieb in Außenbe‐ – reichen durch geeignete Maßnahmen vor Umwelt‐ einflüssen wie: UV-Strahlung – Feuchtigkeit – Frost etc. –...

  • Seite 11: Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung Benutzer Qualifikation, Transport und Lagerung: unterwiesene Ä Kapitel 2.2 „Benutzer Qualifikation“ Personen, siehe auf Seite 6 WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff- Hersteller vorliegen.

  • Seite 12: Montage

    Montage Montage Benutzer Qualifikation, Montage: ausgebildete Fachkraft , Ä Kapitel 2.2 „Benutzer Qualifikation“ auf Seite 6 siehe VORSICHT! Mögliche Folge: Leichte oder geringfügige Verlet‐ zungen. Sachbeschädigung. Beachten Sie die zulässigen Umgebungsbedingungen. 4.1 Montageumfeld Aufrechte Montage Montieren Sie die Doppel-Membranpumpe aufrecht und im Lot.

  • Seite 13: Befestigung Der Doppel-Membranpumpe

    Montage 10. 11. 12. 16. 17. 18. A1142 Abb. 1: Montageumfeld Pulsationsdämpfer 11. Absperrventil Flexible Verbindung 12. Druckluftanschluss Rohrverbindung 13. Ablassventil Manometer 14. Saugseite Absperrventil 15. Absperrventil Druckseite 16. Manometer Ablassventil 17. Rohrverbindung Flexible Verbindung 18. Flexible Verbindung Filter/Regler-Modul 19. Luftausgang 10.

  • Seite 14: Umgebungsbedingungen

    Montage 4.2 Umgebungsbedingungen HINWEIS! Umgebungsbedingungen Mögliche Folge: Sachbeschädigung und erhöhter Ver‐ schleiß Der Einbau hat in einem Gebäude zu erfolgen. Muss die Pumpe im Freien aufgestellt werden, ist sie mit einem Schutz gegen Sonneneinstrahlung und Witte‐ rungseinflüsse zu versehen. Bei der Positionierung der Pumpe muss ausreichend Zugang für alle Arten von Wartungsarbeiten sicherge‐...

  • Seite 15: Druckluftversorgung

    Montage 4.4 Druckluftversorgung Druckluftversorgung Die Doppel-Membranpumpe ist an eine Druckluftver‐ sorgung nach dem heutigen Stand der Technik (ISO 8573-1) anzuschließen. Wir setzen ungeölte, restöl‐ freie (Restöl von Kompressoren max. 0,1 mg/m³ für HEES-Flüssigkeiten, Bioöle bzw. max. 5 mg/m³ für Mineralöle zulässig) und entsprechend getrocknete Druckluft (ISO 8573-1, Klasse 4 mit 3 °C DTP) voraus.

  • Seite 16: Bedienung Der Doppel-Membranpumpe

    Bedienung der Doppel-Membranpumpe Bedienung der Doppel-Membranpumpe Benutzer Qualifikation, Bedienung: unterwiesene Personen, Ä Kapitel 2.2 „Benutzer Qualifikation“ auf Seite 6 siehe Die Doppel-Membranpumpe ist vollständig in die Betreiberseitig vorgesehene Anlage integriert und wird von dieser Anlage gesteuert. Eine direkte Bedienung der Doppel-Membranpumpe ist nicht möglich.

  • Seite 17: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Benutzer Qualifikation, Inbetriebnahme: geschulter Anwender, Ä Kapitel 2.2 „Benutzer Qualifikation“ auf Seite 6 siehe Befestigungselemente auf festen Sitz überprüfen Vor Inbetriebnahme der Doppel-Membranpumpe müssen Sie sämtliche mit Dichtringen versehenen Befestigungselemente auf festen Sitz überprüfen. Die Dichtungen können „kriechen“ , so dass sich die Befestigungselemente mit der Zeit lockern.

  • Seite 18: Ansaugen

    Inbetriebnahme 6.2 Ansaugen Zum Starten der Doppel-Membranpumpe öffnen Sie das Luftventil etwa eine 1/2 bis 3/4 Drehung Kavitation Wenn sich beim Öffnen des Luftventils die Hub‐ frequenz der Doppel-Membranpumpe erhöht, nicht jedoch die Durchflussmenge durch die Doppel-Membranpumpe, dann ist es zur Kavita‐ tion gekommen.

  • Seite 19: Anzugsdrehmomente Vor Der Inbetriebnahme Prüfen

    Anzugsdrehmomente vor der Inbetriebnahme prüfen Anzugsdrehmomente vor der Inbetriebnahme prüfen Dauerhafte Dichtigkeit Bei der Inbetriebnahme sind die Schraubverbindungen auf den korrekten Drehmoment zu prüfen. Zusätzlich ist es empfehlenswert einmal im Jahr diese Schraubverbindungen auf den korrekten Drehmoment zu prüfen, weil das Pumpenmaterial ausweicht und sich dann der Anzugsdrehmoment verringert.

  • Seite 20: Wartung Der Doppel-Membranpumpe

    Wartung der Doppel-Membranpumpe Wartung der Doppel-Membranpumpe Benutzer Qualifikation, Warten: unterwiesene Personen, siehe Ä Kapitel 2.2 „Benutzer Qualifikation“ auf Seite 6 WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff- Hersteller vorliegen.
  • Seite 21 Wartung der Doppel-Membranpumpe Ursache: Maßnahme: Luftleitung mit zu geringer Nenn‐ Die Empfehlungen zur Dimensionierung der Lufteingangsleitung in der weite Bedienungsanleitung der Doppel-Membranpumpe beachten Luftverteilungssystem der Doppel- Luftventil, Pilotventil und Steuerstifte zerlegen und untersuchen Membranpumpe Starre Rohranschlüsse an der Flexible Verbindungen und einen Pulsationsdämpfer verwenden Pumpe Abluftschalldämpfer verstopft Schalldämpfer ausbauen.

  • Seite 22: Wartung Des Luftventils

    Wartung der Doppel-Membranpumpe 8.2 Wartung des Luftventils Zur Wartung des Luftventils zuerst die Druckluftzufuhr unterbrechen, die Doppel-Membranpumpe entlüften und die Luftversorgungsleitung von der Doppel-Mem‐ branpumpe abnehmen. A1148 Abb. 3: Wartung des Luftventils Entfernen Sie die 4 Schrauben (1J) Bauen Sie den Deckel (1I) ab Bauen Sie den Schalldämpfer (1H) ab ð...
  • Seite 23 Wartung der Doppel-Membranpumpe Luftventil wieder zusammenbauen Setzen Sie den Deckel (1E) mit den Teilen (1C und 1F) in das Luftventilgehäuse (1A) ein Entnehmen Sie den neuen Steuerzylinder und Kolben (1B) aus dem Plastikbeutel und ziehen Sie den Kolben aus dem Steuerzylinder heraus Schieben Sie die sechs O-Ringe (1C) auf den Steuerzylinder auf und drücken Sie die O-Ringe in die Aussparungen hinein...

  • Seite 24: Wartung Des Pilotventils

    Wartung der Doppel-Membranpumpe 8.3 Wartung des Pilotventils Zur Wartung des Pilotventils zuerst die Druckluftzufuhr unterbrechen, die Doppel-Membranpumpe entlüften und die Luftversorgungsleitung von der Doppel-Mem‐ branpumpe abnehmen. A1149 Abb. 4: Wartung des Pilotventils Entfernen Sie die 4 Sechskantschrauben Bauen Sie den Lufteingangsdeckel ab Bauen Sie die Dichtung ab ð...

  • Seite 25: Wartung Der Steuerstifte

    Wartung der Doppel-Membranpumpe Quetschen Sie bei diesem Arbeitsschritt die O- Ringe nicht. Bauen Sie den Steuerzylinder in das Ventilgehäuse ein Bauen Sie die Sicherungsringe in den Steuerzylinder ein Reiben Sie den Steuerkolben und die O-Ringe dünn mit Fett Schieben Sie den Steuerkolben in den Steuerzylinder Pilotventil in das Pumpengehäuse Legen Sie die Dichtung auf das Pilotventilgehäuse auf einbauen...

  • Seite 26: Wartung Der Kugelventile

    Wartung der Doppel-Membranpumpe Die Führungsbuchsen auf Verschleiß und Kratzer untersu‐ chen und bei Bedarf ersetzen Die beiden O-Ringe (27) auf Einschnitte und Verschleiß untersuchen und bei Bedarf ersetzen Bauen Sie alles wieder ein 8.4 Wartung der Kugelventile Eine Untersuchung bzw. Wartung ist gewöhnlich ange‐ zeigt, wenn die Doppel-Membranpumpe beim Start: schlecht ansaugt –...
  • Seite 27 Wartung der Doppel-Membranpumpe A1151 Abb. 6: Wartung der Kugelventile Um Zugang zu den Kugelventilen zu erhalten, müssen Sie den Rohrbogen (19) abbauen Untersuchen Sie die Ventilkugeln ( 2) auf Verschleiß, Abrieb und Einschnitte Untersuchen Sie die Ventilsitze (35) des Kugelventils an den äußeren und inneren Fasen auf Einschnitte, Abrieb und Material, das sich in die Oberfläche eingefressen hat ð...

  • Seite 28: Wartung Der Membrane

    Wartung der Doppel-Membranpumpe 8.5 Wartung der Membrane Vor Wartungsarbeiten Schließen Sie zuerst die Saugleitung der Doppel-Membran‐ pumpe Schließen Sie die Druckleitung der Doppel-Membranpumpe Schließen Sie die Druckluftzufuhr Entlüften Sie die Doppel-Membranpumpe Nehmen Sie Luftversorgungsleitung von der Doppel-Mem‐ branpumpe ab Entfernen Sie eventuell in der Doppel-Membranpumpe ver‐ bliebene Flüssigkeit ð...
  • Seite 29 Wartung der Doppel-Membranpumpe Untersuchen Sie die Membrane (20) auf Einschnitte, winzige Löcher und Abrieb. Untersuchen Sie die Membrane auf Anzeichen dafür, dass die Membrane vom Fördermedium angegriffen ist ð Bei Bedarf neue Membrane verwenden. Membranbaugruppe zusammen‐ Stecken Sie den Gewindebolzen des äußeren Membranflan‐ bauen.
  • Seite 30 Wartung der Doppel-Membranpumpe Öffnen Sie die Saugleitung der Doppel-Membranpumpe ð Jetzt kann die Doppel-Membranpumpe wieder fördern Prüfen Sie alle Anschlüsse auf Dichtigkeit. Wartung der Overlay-Membranen - Duodos PVDF 17 28 A1153 Abb. 8: Wartung der Overlay-Membranen - Duodos PVDF 16. Santoprene ®...

  • Seite 31: Technische Zeichnung - Duodos 15

    Technische Zeichnung – Duodos 15 Technische Zeichnung – Duodos 15 III. A1154 Abb. 9: Technische Zeichnung – Duodos 15 / Alle Maße in "mm" Anschluß drehbar ± 90° III. Sauganschluß, Außengewinde, 1" BSP II. Druckluftanschluß 1/4" NPT IV. Druckanschluß, Außengewinde, 1" BSP...

  • Seite 32: Explosionszeichnungen Und Stücklisten

    Technische Zeichnung – Duodos 15 9.1 Explosionszeichnungen und Stücklisten Explosionszeichnung – Duodos 15 A1155 Abb. 10: Explosionszeichnung – Duodos 15...
  • Seite 33 Technische Zeichnung – Duodos 15 Stückliste Duodos 15 PP Pos. Anzahl Artikel-Nr. Bezeichnung Material 031-116-000 Luftventil, komplett Unterbaugruppe 050-027-354 Ventilkugel Santoprene ® 095-091-000 Pilotventil, komplett Unterbaugruppe 114-023-551 Pumpengehäuse Polypropylen, glasfaserver‐ stärkt 115-140-115 Montagehalterung Edelstahl 302/304 132-034-360 Stoßdämpfer, Kolbenstange Buna-N ®...
  • Seite 34 Technische Zeichnung – Duodos 15 Stückliste – Duodos 15 PVDF Pos. Anzahl Artikel-Nr. Bezeichnung Material 031-116-000 Luftventil, komplett Unterbaugruppe 050-022-600 Ventilkugel PTFE 095-091-000 Pilotventil, komplett Unterbaugruppe 114-023-551 Pumpengehäuse Polypropylen, glasfaser‐ verstärkt 115-140-115 Montagehalterung Edelstahl 302/304 132-034-360 Stoßdämpfer, Kolbenstange Buna-N ®...

  • Seite 35: Ersatzteilsets

    ® 560-001-360 O-Ring Buna-N ® 620-019-115 Steuerstift Edelstahl 302/304 675-042-115 Sicherungsring Edelstahl 302/304 720-012-360 Dichtung, Kolbenstange Buna-N ® Ersatzteilset Fördereinheit für Duodos 15 PP (Bestell-Nr. 1010802): Pos. Anzahl Artikel-Nr. Bezeichnung Material 050-027-354 Ventilkugel Santoprene ® 286-095-354 Membrane Santoprene ® 360-099-360...

  • Seite 36: Technische Daten

    Technische Daten Technische Daten Technische Daten – Duodos 15 PP/PVDF Bestell-Nr. 1010794 1010798 Pumpentyp Duodos 15 PP Duodos 15 PVDF Förderleistung (max.) 2000 l/h 2000 l/h Gegendruck (max.) 70 m Ws 70 m Ws Fördermenge/Hub 0,098 l 0,098 l Temperatur Medium 5 ...

  • Seite 37: Leistungskurven

    Leistungskurven Leistungskurven Die Leistungskurven basieren auf der Förderung von Wasser bei Umgebungstemperatur (ca. 20 °C). III. 1200 1800 2400 3600 3000 (l/h) A1159 Abb. 11: Leistungskurven – Duodos 15 Gegendruck in bar II. Förderleistung in l/h III. Luftverbrauch in m...

  • Seite 38: Altteileentsorgung

    Altteileentsorgung Altteileentsorgung Ä Kapitel Benutzer Qualifikation: unterwiesene Person, siehe 2.2 „Benutzer Qualifikation“ auf Seite 6 HINWEIS! Vorschriften Altteileentsorgung – Beachten Sie die zurzeit für Sie gültigen nationalen Vorschriften und Rechtsnormen Der Hersteller nimmt die dekontaminierten Altgeräte bei ausrei‐ chender Frankierung der Sendung zurück. Bevor Sie das Gerät einschicken, müssen Sie das Gerät dekonta‐...

  • Seite 39: Konformitätserklärung

    LAMENTS UND DES RATES, Anhang I, GRUNDLEGENDE SICHERHEITS- UND GESUNDHEITSSCHUTZANFORDE‐ RUNGEN, Kapitel 1.7.4.2. C. Hiermit erklären wir, ProMinent GmbH Im Schuhmachergewann 5 - 11 D - 69123 Heidelberg, dass das nachfolgend bezeichnete Produkt aufgrund seiner Konzi‐ pierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und...

  • Seite 40: Index

    Index Index Allgemeine Gleichbehandlung ....2 Links auf Elemente bzw. Abschnitte dieser Angewandte harmonisierte Normen ..39 Anleitung oder mitgeltende Dokumente .
