Mallilevy
Ohjauspuola
Työstettävä kappale
Juoksurengas
Jyrsin
Reunajyrsintä
Muotojyrsintä
Seite 43
Ympyräkaarien
jyrsiminen

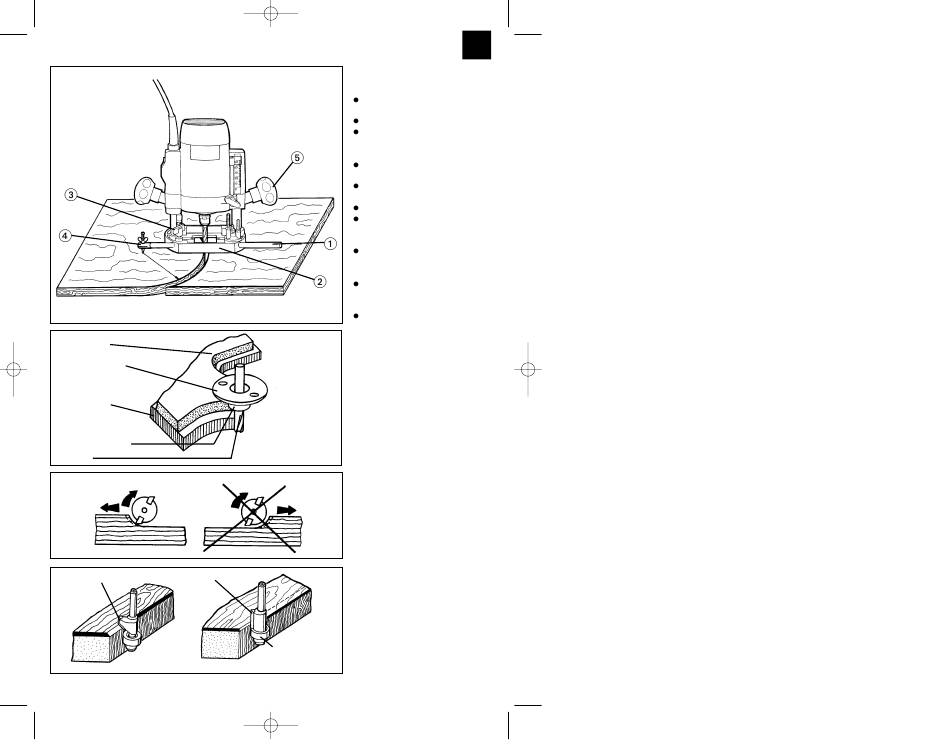

Aseta kone työstettävän
kappaleen päälle
Säädä leikkaussyvyys
Kiinnitä ohjaustanko (1)
jyrsinkenkään (2) siipiruuvin
avulla (3)
Määritä ympyräkaari ja aseta
harpin kärki
Aseta harpin kärki kohdalleen ja
kiristä se
Käynnistä kone
Kiinnitysnupin (5) löysäämisen
jälkeen liikuta konetta hitaasti
alas rajoittimeen saakka
Jyrsi tasaisella työnnöllä uria,
ulokkeita jne. Ohjaa konetta
samalla molemmilla käsillä
Työn päätyttyä palauta kone
takaisin ylös ja varmista se
kiinnitysnupilla,
Sammuta kone
Jyrsintä ohjauspuolan
avulla
Ohjauspuolaa kuljetetaan
juoksurenkaan kanssa mallilevyä
(sabluunaa) pitkin. Työstettävän
kappaleen pitää olla „juoksuren-
kaan ulkoreunan" ja „jyrsimen
ulkoreunan" erotuksella suurempi
ollakseen tarkka kopio.
Huomio! Pidä jyrsintä kaikissa
jyrsintätöissä kahdella kädellä.
Jyrsinnän suunta
Huomio!
Jyrsinnän täytyy aina tapahtua
jyrsijän pyörintäsuuntaa
vastaan (vastakäynti). Muutoin
syntyy vahingon vaara
takaisinkimmahduksen tähden.
Muoto- ja reunajyrsintä
Vie kone varovaisesti
työstettävälle kappaleelle. Kuljeta
ohjaustappia tai kuulalaakeria
työstettävää kappaletta pitkin
kevyesti sitä vasten painaen.
Ohjaustappi tai
kuulalaakeri
