POIS PÄÄLTÄ
Luistikytkin
PÄÄLLÄ
Huomio !
Liitä kone verkkoon ainoastaan sen
ollessa pois päältä.

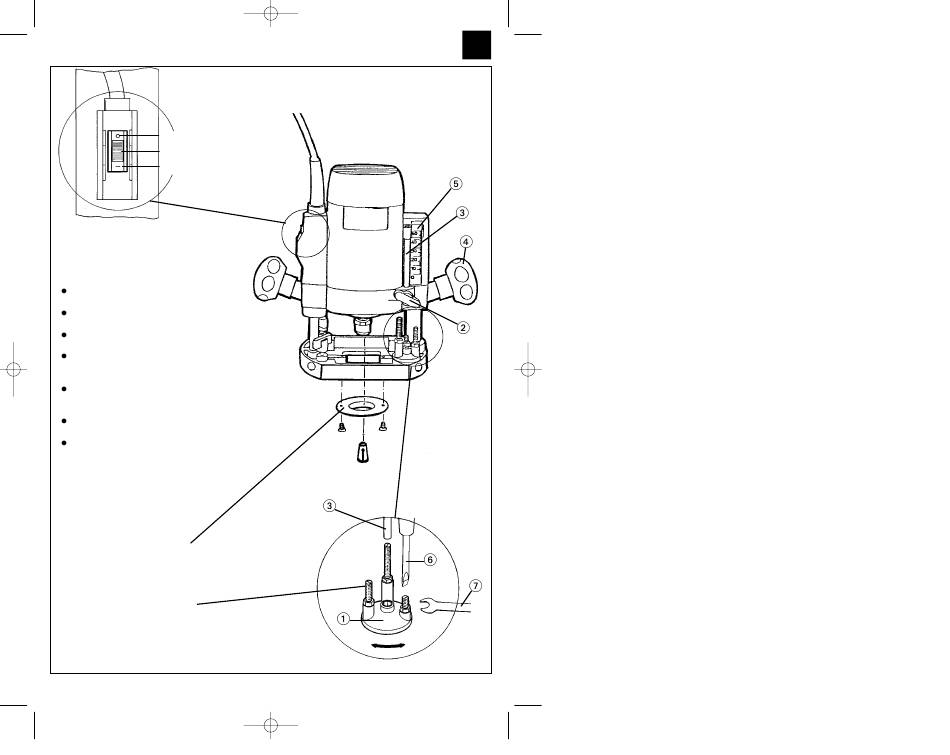

Jyrsinsyvyyden asetus
Aseta kone työstettävän kappaleen
päälle
Tee sopiva esisäätö revolveripään
rajoittimeen (1)
Löysää syvyysrajoittimen (3)
siipiruuvit (2)
Löysää syvyysasetusta varten
oikeanpuolimmainen kiinnitysnuppi
(4)
Liikuta konetta hitaasti alas, kunnes
jyrsin koskettaa työstettävää
kappaletta; varmista kiinnitysnupilla
Säädä syvyysrajoitin asteikon (5)
mukaan ja kiristä siipuruuvilla (2)
Revolveripään rajoittimen ruuvit
voidaan hienojälkisäätää
ruuvimeisselillä (6) tai
kiintoavaimella (7).
Huomio ! Älä koskaan tee säätöjä
jyrsimen pyöriessä.
Ohjauspuolan asennus
Ohjaushylsy ruuvataan alhaalta kiinni
jyrsinkenkään kahdella ruuvilla.
Revolveripään rajoittimen ruuvit
mahdollistavat yhdellä käännöksellä
kolme syvyyden esisäätöä.
Seite 41
Ennen minkäänlaisia koneen
uudelleenjärjestelytöitä vedä pistoke
pois pistokerasiasta.
