Seite 1

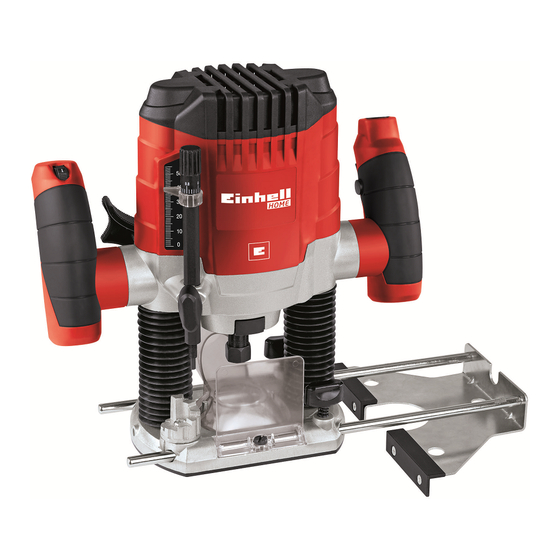

TC-RO 1155 E Originalbetriebsanleitung Elektro-Oberfräse Оригинальное руководство по эксплуатации Фрезер Art.-Nr.: 43.504.70 I.-Nr.: 11025 Anl_TC_RO_1155_E_SPK5.indb 1 Anl_TC_RO_1155_E_SPK5.indb 1 04.09.15 10:28 04.09.15 10:28...
Seite 6
Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie eine Schutzbrille.
Gefahr! 21. Parallelanschlag Beim Benutzen von Geräten müssen einige Si- 22. Gabelschlüssel cherheitsvorkehrungen eingehalten werden, um 23. Spannzange Verletzungen und Schäden zu verhindern. Lesen 24. Schutzabdeckung Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- 2.2 Lieferumfang se gut auf, damit Ihnen die Informationen jederzeit Bitte überprüfen Sie die Vollständigkeit des Arti- zur Verfügung stehen.
3. Bestimmungsgemäße Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745. Verwendung Handgriff e Die Oberfräse eignet sich besonders für Holz- Schwingungsemissionswert a = 15,877 m/s und Kunststoff bearbeitung, ferner zum Aus- Unsicherheit K = 1,5 m/s schneiden von Aststellen, Fräsen von Nuten, Ausarbeiten von Vertiefungen, Kopieren von Der angegebene Schwingungsemissionswert ist Kurven und Schriftzügen usw.
Seite 9
5. Vor Inbetriebnahme 5.3 Montage Parallelanschlag (Abb. 4/Pos. 21) • Führungswellen (a) des Parallelanschlages (21) in die Löcher (b) des Frässchuhs (2) Überzeugen Sie sich vor dem Anschließen, dass schieben. die Daten auf dem Typenschild mit den Netzdaten • Parallelanschlag (21) auf das gewünschte übereinstimmen.
6. Bedienung 5.6 Montage/Demontage Fräswerkzeug (Abb. 8-11) • Warnung! Netzstecker ziehen. Benutzen Sie keine qualitativ minderwertigen Vorsicht! Nach dem Arbeiten mit der Oberfrä- oder beschädigten Fräser. Benutzen Sie nur se bleibt das Fräswerkzeug für relativ lange Fräswerkzeuge mit einem Schaftdurchmes- Zeit sehr heiß.
Seite 11
6.3 Einstellung der Frästiefe (Abb. 14-17) 6.4 Fräsen • • Maschine auf das Werkstück stellen. Stellen Sie sicher, dass keine fremden Ge- • Flügelschraube (16) und Spanngriff (9) lösen. genstände an dem Werkstück haften, um • Maschine langsam nach unten bewegen, bis Schäden an der Fräse zu vermeiden.
6.5 Stufenweise Fräsen 6.9 Form- und Kantenfräsen (Abb. 19) • Je nach Härte des zu bearbeitenden Materials Für Form (a) - und Kantenfräsungen (b) und Frästiefe ist in mehreren Stufen vorzugehen. können auch spezielle Fräser mit Anlaufring • Soll in mehreren Stufen gefräst werden, so verwendet werden.
8.2 Kohlebürsten Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft über- prüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden. 8.3 Wartung Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile. 8.4 Ersatzteil- und Zubehörbestellung: Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;...
Seite 14
Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...
Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...
Seite 17
Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
Seite 18
• Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 18 - Anl_TC_RO_1155_E_SPK5.indb 18 Anl_TC_RO_1155_E_SPK5.indb 18...
Seite 19
Опасность! - для уменьшения опасности получить травму прочтите руководство по эксплуатации Осторожно! Используйте средства защиты слуха. Воздействие шума может вызвать потерю слуха. Осторожно! Используйте респиратор. При обработке древесины и других материалов может образоваться вредная для здоровья пыль. Запрещено обрабатывать предметы содержащие асбест! Осторожно! Используйте...
Опасность! 10. Натяжная гайка При использовании устройств необходимо 11. Регулятор скорости вращения соблюдать определенные правила техники 12. Шпиндельное фиксирующее устройство безопасности для того, чтобы избежать 13. Острие циркуля травм и предотвратить ущерб. Поэтому 14. Револьверный концевой упор внимательно прочитайте настоящее 15.
Seite 21
• 4. Технические данные Параллельный упор • Вилочный ключ • Натяжной зажим Напряжение сети: ....230-240 в ~ 50 Гц • Защитная крышка Мощность: ..........1100 Вт • Оригинальное руководство по Скорость вращения эксплуатации холостого хода: ....11 000 - 30 000 мин •...
Сведите образование шумов и вибрации к 5.1 Монтаж аспирационного патрубка (рис. минимуму! 2/поз. 1) • Используйте только безукоризненно Осторожно! Для охраны вашего здоровья работающие устройства. необходимо обязательно использовать • Регулярно проводите техническое устройство вытяжки пыли. • обслуживание и очистку устройства. Подсоедините...
Seite 23
5.4 Монтаж острия для круга (рис. 5) - HSS (высоколегированная • При помощи острия для круга (13) и быстрорежущая сталь) – подходит для принадлежащего к нему крепления можно обработки древесины мягких пород фрезеровать круглые области. - TCT (карбид вольфрама) - подходит для •...
6. Обращение с устройством Повысить скорость вращения: Перемещать регулятор скорости вращения • (11) в направлении плюс. Запрещено использовать фрез низкого качества или поврежденных фрез. Снизить скорость вращения: Используйте только фрезы с диаметром Перемещать регулятор скорости вращения хвостовика 6 мм или 8 мм. Кроме того (11) в...
Seite 25
изменению глубины фрезеровки на 0,04 мм, Слишком низкая скорость подачи полный оборот соответствует 1 мм. инструмента: Фреза может слишком сильно нагреться. В В устройстве точной регулировки (15) можно том случае если обрабатывается предмет отдельно вращать нижнее кольцо (b). Оно из воспламеняющегося материала, такого служит...
7. Замена кабеля питания соответствии с разделом 6.4. электросети 6.7 Фрезерование с параллельным упором (21) Опасность! Для фрезерования вдоль прямолинейного Если будет поврежден кабель питания от обрабатываемого предмета необходимо электросети этого устройства, то его должен осуществить следующее: заменить изготовитель устройства, его •...
8.4 Заказ запасных частей и принадлежностей При заказе запасных частей необходимо указать следующие данные: • тип устройства • артикульный номер устройства • идентификационный номер устройства • номер необходимой запасной части Актуальные цены и информацию можно найти на сайте www.isc-gmbh.info. Рекомендация! Для хорошего...
Seite 28
Только для стран ЕС Запрещено выбрасывать электроинструмент в обычный домашний мусор. Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды. Вторичная...
Информация о сервисном обслуживании Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также приобретения...
Гарантийное свидетельство Уважаемая покупательница, уважаемый покупатель, наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне. Мы также охотно ответим на Ваши вопросы по...
EÚ a noriem pre výrobok Lýsir uppfyllingu EU-reglna og annarra staðla vöru a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki Elektro-Oberfräse TC-RO 1155 E (Einhell) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC Notifi ed Body: 2006/95/EC Notifi...
