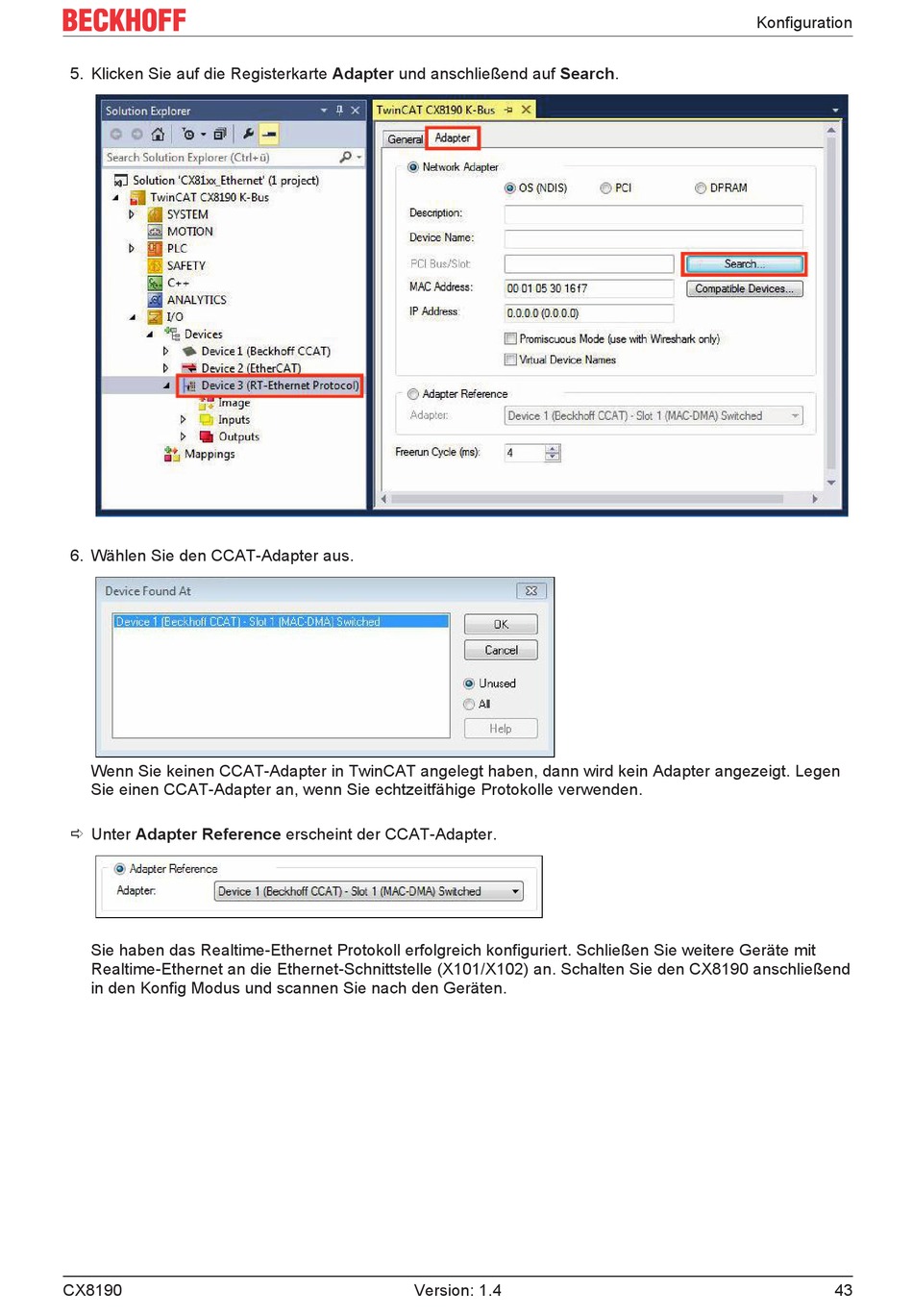

Beckhoff CX8190 Handbuch Seite 43

5. Klicken Sie auf die Registerkarte Adapter und anschließend auf Search.
6. Wählen Sie den CCAT-Adapter aus.
Wenn Sie keinen CCAT-Adapter in TwinCAT angelegt haben, dann wird kein Adapter angezeigt. Legen
Sie einen CCAT-Adapter an, wenn Sie echtzeitfähige Protokolle verwenden.
ð Unter Adapter Reference erscheint der CCAT-Adapter.
Sie haben das Realtime-Ethernet Protokoll erfolgreich konfiguriert. Schließen Sie weitere Geräte mit
Realtime-Ethernet an die Ethernet-Schnittstelle (X101/X102) an. Schalten Sie den CX8190 anschließend
in den Konfig Modus und scannen Sie nach den Geräten.
