4.1

Aufbau

7
6
5
4
3
2
1

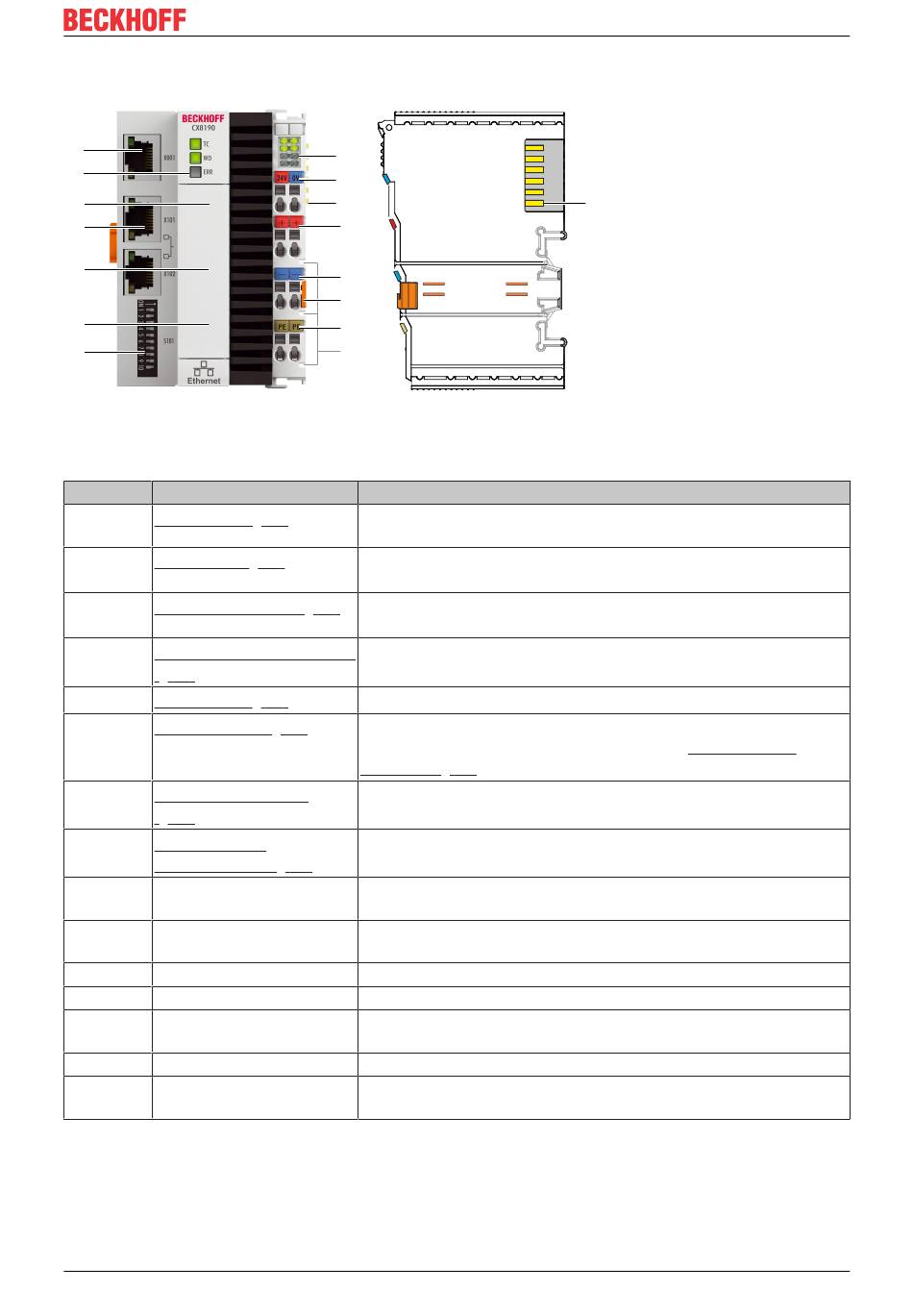

Abb. 1: Beispielaufbau eines Embedded-PCs CX8190.
Tab. 2: Legende zum Aufbau.
Nr. Komponente
1 DIP-Schalter [} 30] (S101). Mit dem DIP-Schalter können Sie die IP-Adresse für die
2
Batteriefach [} 64] (unter
der Frontklappe).
3
MicroSD-Kartenslot [} 18]
(unter der Frontklappe).
4
Ethernet-Schnittstellen RJ45
[} 15] (X101, X102).
5
Reset-Knopf [} 18]
6
Diagnose-LEDs [} 60].
7
Ethernet-Schnittstelle
[} 15] (X001).
8
Diagnose-LEDs,
Netzteilklemme [} 60].
9 Federkraftklemmen, +24 V
und 0V
10 Klemmenbus (K- oder E-
Bus)
11 Federkraftklemme, +24 V
12 Federkraftklemme, 0 V
13 Klemmenentriegelung
14 Federkraftklemme, PE
15 Powerkontakte, +24 V, 0 V,
PE
Sehen Sie dazu auch
2 Mit DIP-Schaltern einstellen [} 30]
CX8190
8
9
10
11
12
13
14
15
Beschreibung
geswitchten Ethernet-Schnittstellen X101/X102 einstellen.
Spannungsversorgung für die batteriegepufferte Uhr für Zeit und
Datum.
Steckplatz für industrietaugliche MicroSD-Karten.
Für den Anschluss an lokale Netzwerke. Realtime-Ethernet fähig.
Damit wird der Embedded-PC in den Config-Modus versetzt.
Diagnose-LEDs. Für die Diagnose-LEDs WD und ERR könne Sie
eigene Diagnosemeldungen erstellen (siehe: Diagnose-LEDs
ansteuern [} 52]).
Schnittstelle, um den Embedded-PC in Betrieb zu nehmen und zu
programmieren.
Diagnose der Spannungsversorgung für Embedded-PC und
Klemmenbus. Status der E-Bus und K-Bus Kommunikation.
Spannungsversorgung für Embedded-PC.
Schnittstelle für EtherCAT-Klemmen oder Busklemmen.
Datenaustausch und Versorgung.
Spannungsversorgung für Busklemmen über Powerkontakt.
Spannungsversorgung für Busklemmen über Powerkontakt.
Löst die Netzteilklemme und damit den Embedded-PC von der
Tragschiene.
Federkraftklemme für Powerkontakt PE.
Powerkontakte für Busklemmen.
Version: 1.4
Produktübersicht
