Ethernet X001 Interface
8.2
Topologiebeispiel
Mit dem CX8190 ist eine sternförmige Verkabelung oder eine Linientopologie möglich. Beckhoff empfiehlt
die Anzahl der Knoten auf 10 zu begrenzen.

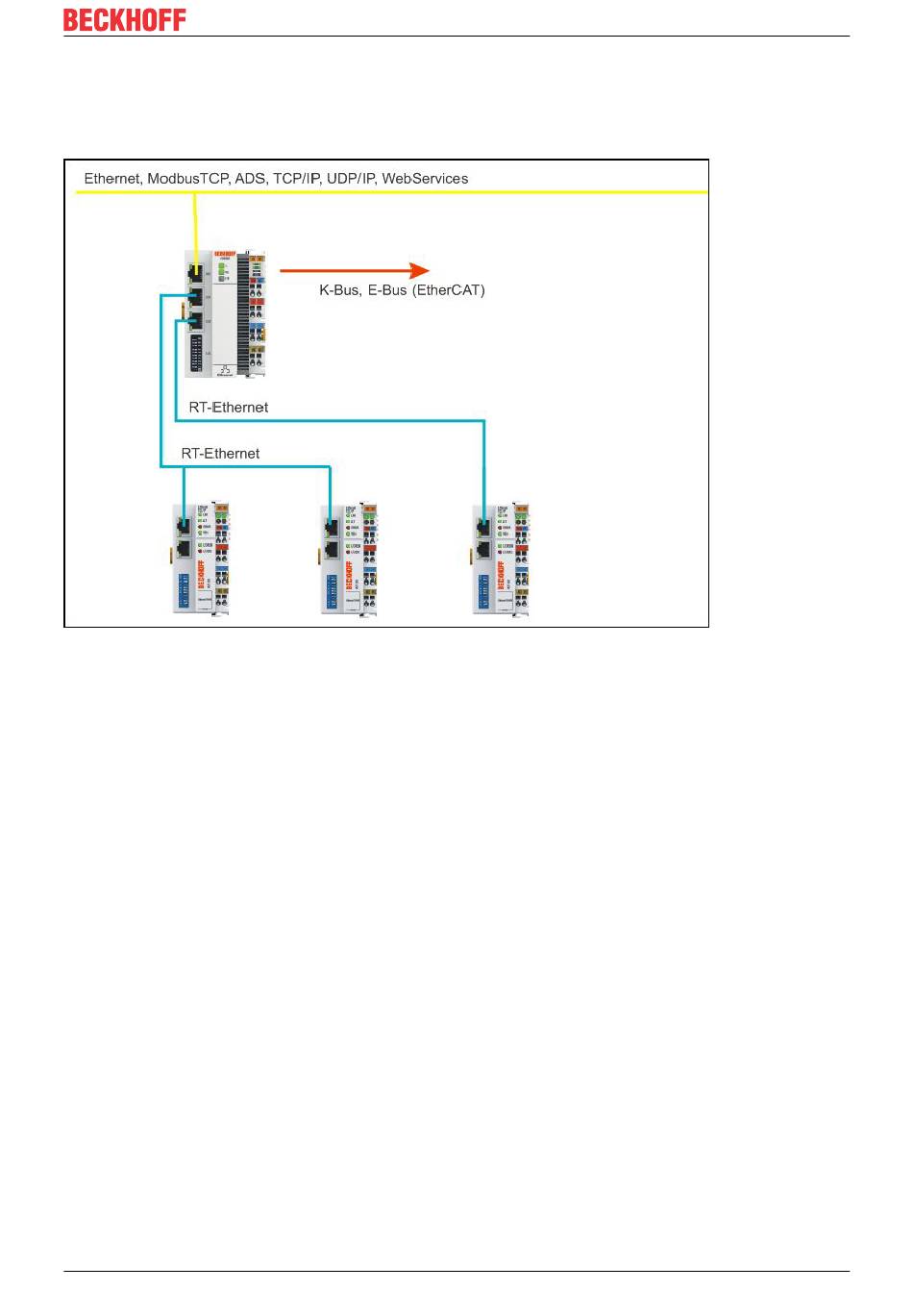

Abb. 15: Topologiebeispiel, CX8190 verbunden mit dezentralen Buskopplern über Realtime-Ethernet.
CX8190
Version: 1.4
57
